14. Benchmark controller
Benchmark controller SATA III & M.2 PCIe
In questa batteria di test valuteremo il comportamento del sottosistema di storage della Supermicro C7H170-M.
Andremo quindi ad analizzare le prestazioni restituite dal PCH Intel H170 sulle porte SATA III e sul connettore M.2, confrontandole con quelle rilevate sulle analoghe connessioni messe a disposizione dalla ASUS MAXIMUS VIII EXTREME dotata di chipset Z170.

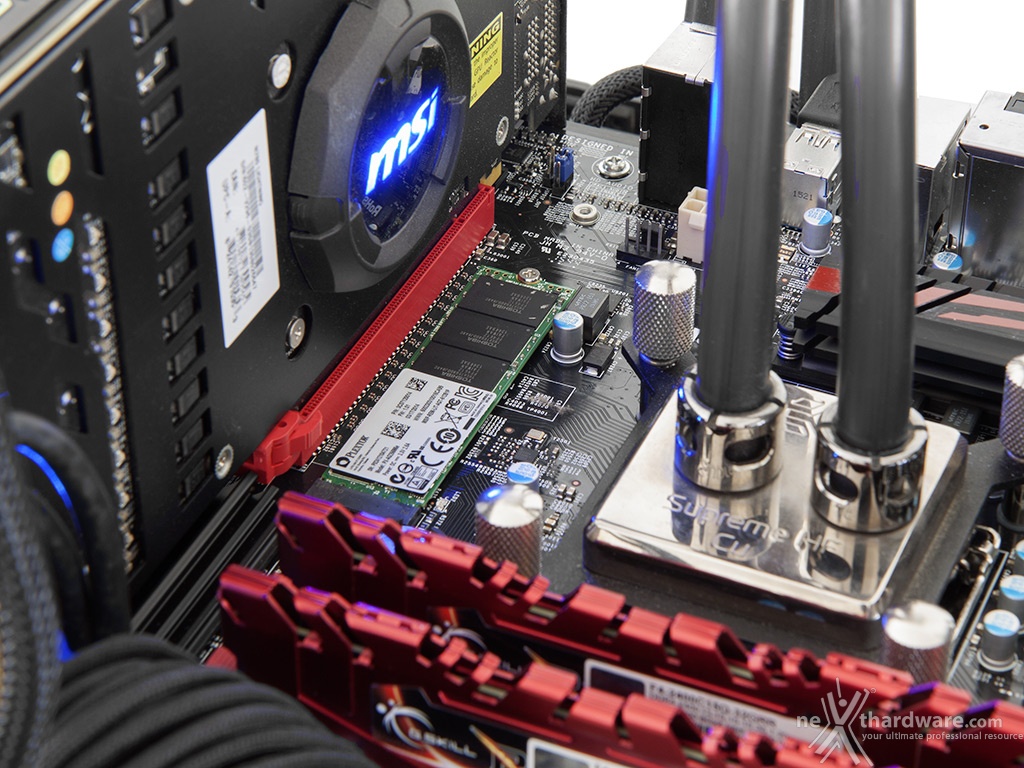

Per i test SATA III utilizzeremo un SSD Plextor M6 Pro 256GB collegato sulle porte gestite dal PCH H170, mentre per quanto riguarda quelli su interfaccia M.2 ci affideremo al collaudato Plextor M6e, ovviamente privato dell'adattatore PCI-E
Il benchmark prescelto è IOMeter 2008.06.18 RC2, da sempre considerato il miglior software per il testing dei drive per flessibilità e completezza, che è stato impostato per misurare la velocità di lettura e scrittura sequenziale con pattern da 128kB e Queue Depth 32 e, successivamente, per rilevare il numero di IOPS random sia in lettura che in scrittura, con pattern da 4kB "aligned" e Queue Depth 32.
Sintesi

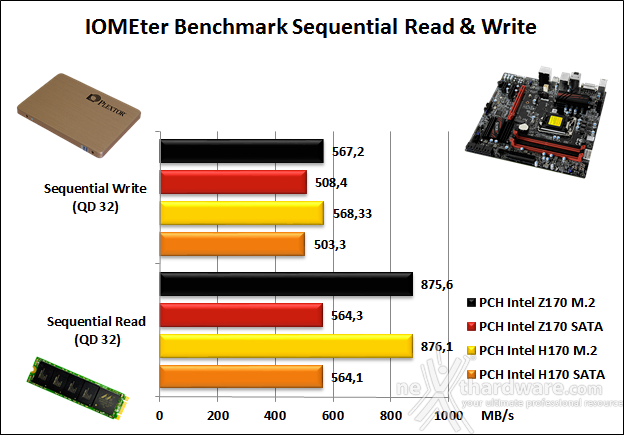

Dal grafico soprastante si evince che, sia in lettura che in scrittura sequenziale, le differenze tra le due piattaforme sono irrilevanti limitandosi ad uno scarto massimo di 5 MB/s a favore del PCH Z170 nel test di scrittura sulle porte SATA, mentre nei rimanenti test prevale sempre il PCH H170 ma con scarti ancora più esigui.

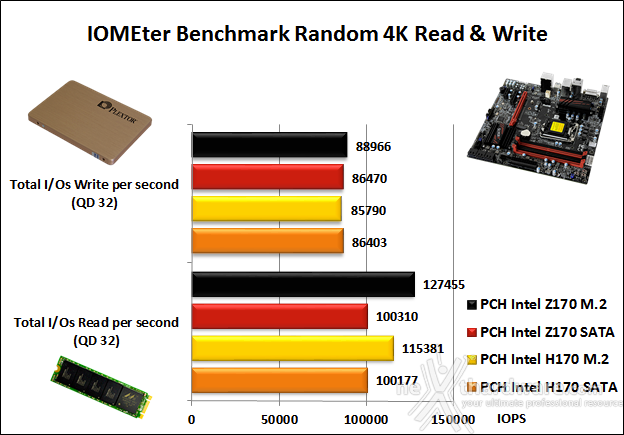

L'analisi del grafico inerente la comparativa sui test random con file di piccole dimensioni evidenzia una differenza di prestazioni sulla connessione M.2 sia nella prova in scrittura che in lettura, dove la Supermicro C7H170-M viene distaccata, rispettivamente, di 3.176 e 12.000 IOPS.
Molto contenuto, invece, il divario di prestazioni sulla connessione SATA III, in cui le differenze restituite possono tranquillamente essere attribuite al margine di errore del software.
Benchmark controller USB 3.0/3.1
Con questa serie di test abbiamo analizzato le prestazioni del controller USB 3.0 integrato nel PCH Intel H170, mettendole a confronto con quelle offerte dal PCH Z170 e dal controller ASMedia ASM1142 presenti sulla ASUS MAXIMUS VIII EXTREME.
Per le nostre prove ci siamo avvalsi del software CrystalDiskMark 5.0.2 x64 e di un SSD ADATA S720 128GB conforme alle specifiche USB 3.0
Sintesi

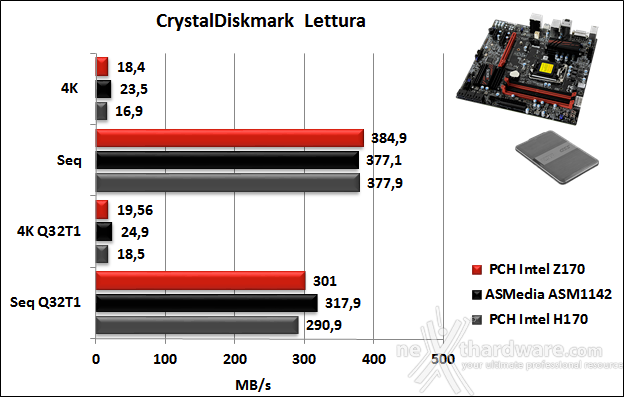

Nei test di lettura possiamo notare una certa predominanza del controller ASM1142 integrato nella ASUS MAXIMUS VIII EXTREME, che riesce a piazzarsi davanti alle altre soluzioni in tre dei quattro test a disposizione.
Il confronto tra i due PCH Intel viene invece vinto da Z170 che prevale sempre sul più economico H170 della nostra Supermicro C7H170-M.

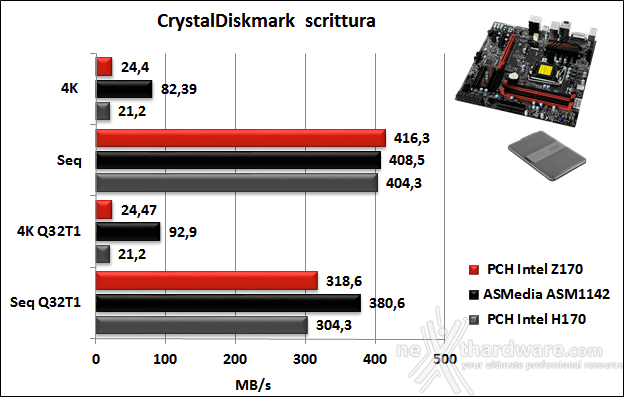

Nella prova in scrittura lo scenario non cambia, con il controller ASMedia che prevale sempre sui concorrenti, ma con distacchi ancora più corposi rispetto a quelli evidenziati dai test precedenti: la seconda piazza spetta al controller integrato Z170 seguito a breve distanza dal PCH H170, ancora una volta fanalino di coda del gruppo.
