4. Layout & PCB

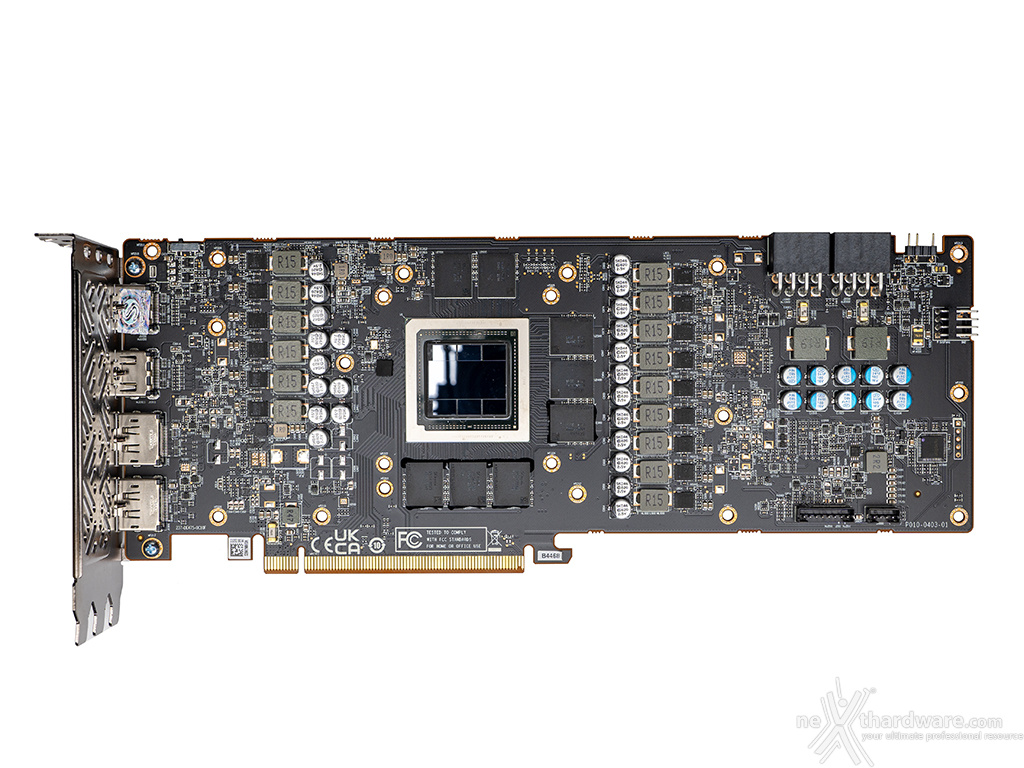

Il PCB utilizzato da SAPPHIRE per realizzare la NITRO+ RX 7900 GRE ricalca quasi interamente quello della RX 7800 XT appartenente alla stessa serie salvo, ovviamente, alcune modifiche necessarie ad adattarsi ad una GPU differente.
Rispetto alla sorella minore, infatti, la RX 7900 GRE conta 15 fasi, di cui 11 per la GPU, 2 per alimentare l'interconnect tra MCM e GCD e 2 per la VRAM.
Con la serie 7000 di AMD, le GPU adottano l'approccio chiplet, lo stesso che viene utilizzato dalle CPU della serie Ryzen.
Tale metodo consente di migliorare sensibilmente la resa dei processi produttivi sempre più spinti e di ridurne il costo, a parità di dimensioni complessive, rispetto alla soluzione monolitica.
La parte centrale, denominata GCD (Graphics Compute Die), contiene le unità di elaborazione, viene realizzata da TSMC mediante processo produttivo a 5nm ed ha una superficie di 304 mm2.
Intorno al GCD troviamo sei piccoli die (di cui due sono disattivati), denominati MCD (Memory Cache Die), che si dividono la cache ed il bus della memoria; sono prodotti sempre da TSMC (ma a 6nm) e occupano complessivamente una superficie di 225,2 mm2, portando la dimensione complessiva dell'intero circuito a circa 529 mm2.

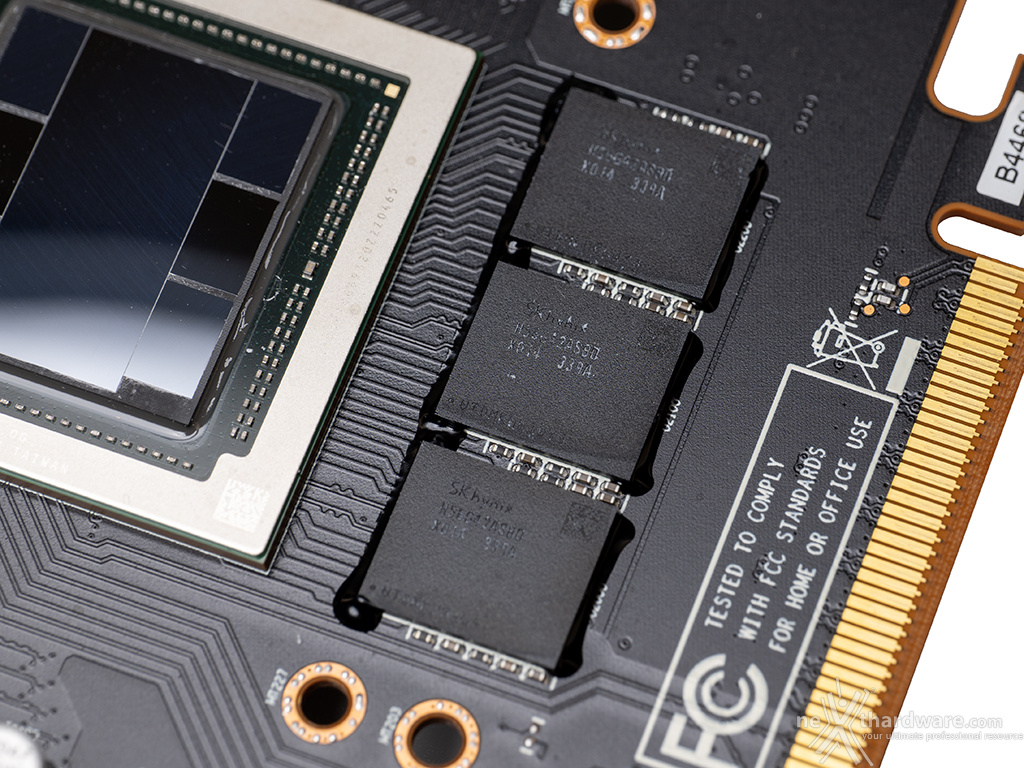

Gli 8 moduli di memoria GDDR6 da 2GB ciascuno sono prodotti da Hynix e sono siglati H56G42AS8DX014.
Con una velocità di 18 Gbps (2250MHz) ed un'interfaccia a 256 bit, la banda passante a disposizione della scheda è di 576 GB/s.
L'alimentazione è affidata a due connettori PEG da 8 pin, garantendo, insieme allo slot PCIe, un totale di 375 W.
Dal momento che il consumo di questa scheda raggiunge picchi di "soli" 309W, i due connettori da 8 pin sono più che sufficienti e garantiscono parecchio margine per eventuali overclock.

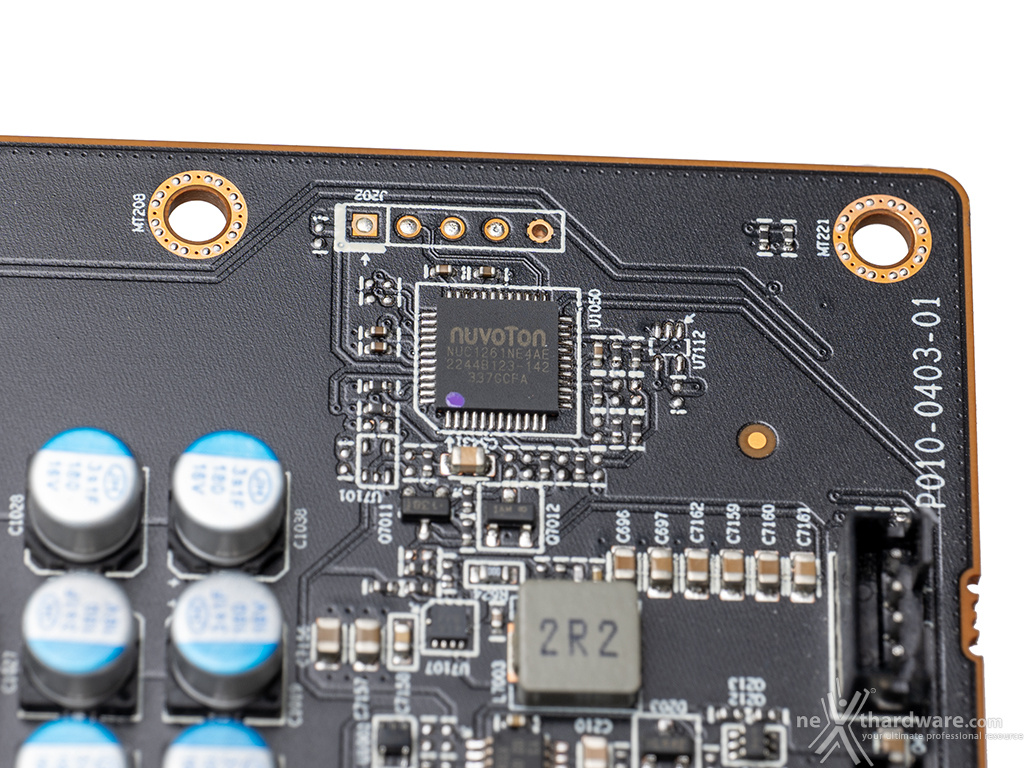

Il chip che si occupa della gestione dell'illuminazione ARGB è prodotto da Nuvoton e denominato NUC1261NE4AE; si tratta di un microcontrollore Arm Cortex-M0 a 32 bit.
I regolatori DrMOS da 70A, siglati MP87997, sono gli stessi visti sui modelli reference della RX 7900 XT e XTX.
 Â |  Â |  Â |
La gestione delle fasi di alimentazione di GPU e memorie è demandata ad un tris di controller di MPS, un MP2857 e due MP2856.
