5. Layout & PCB
Per la realizzazione del PCB della RTX 4080 AMP Extreme AIRO, ZOTAC è partita dal progetto originale delle Founders Edition di NVIDIA, ma le differenze sono sostanziali in quanto il numero di fasi è maggiore (ben 27 totali) ed è differente la tipologia di condensatori e induttori utilizzati.
Al centro troviamo la GPU AD103-300-A1, realizzata da TSMC tramite processo produttivo 4N e dotata di ben 45,9 miliardi di transistor su una superficie di 379mm².
Il "base clock" della RTX 4080 AMP Extreme AIRO è di 2205MHz che sale in modalità boost fino a 2565MHz, ben 60MHz in più rispetto al modello Founders.
I 16GB di VRAM GDDR6X sono distribuiti su 8 ICs da 2GB ciascuno, tutti posizionati sul lato anteriore del PCB consentendone un più efficace raffreddamento.
I chip di produzione Micron, siglati D8BZF, hanno una densità di 16Gb e sono certificati per operare ad una frequenza di 1400MHz (velocità effettiva di 22,4 Gbps).
Grazie al bus da 256 bit, la GPU AD103-300 può contare su una banda passante di 716,8 GB/s, leggermente inferiore rispetto a quella della RTX 3080 che, in virtù di un'interfaccia a 320 bit, raggiunge i 760 GB/s.
Analogamente a tutti i modelli di RTX 4000 presenti attualmente sul mercato, l'alimentazione adotta il nuovo connettore PCI-E Gen5 12VHPWR (12+4 pin).
Dei quattro pin aggiuntivi, due informano la scheda video di quanta potenza può essere assorbita dal cavo, un altro comunica all'alimentatore il corretto funzionamento, mentre l'ultimo segnala se e quale dispositivo è connesso gestendo la potenza disponibile per scongiurare sovraccarichi.
Poiché al momento gli alimentatori che forniscono questo tipo di connettore "out of the box" si contano sulle dita di una mano, ogni RTX 4090 e RTX 4080 viene commercializzata con un adattatore che utilizza 3 o 4 connettori PCI-E 8 pin, in grado di fornire alla scheda fino a 600W di potenza.
 Â |  Â |

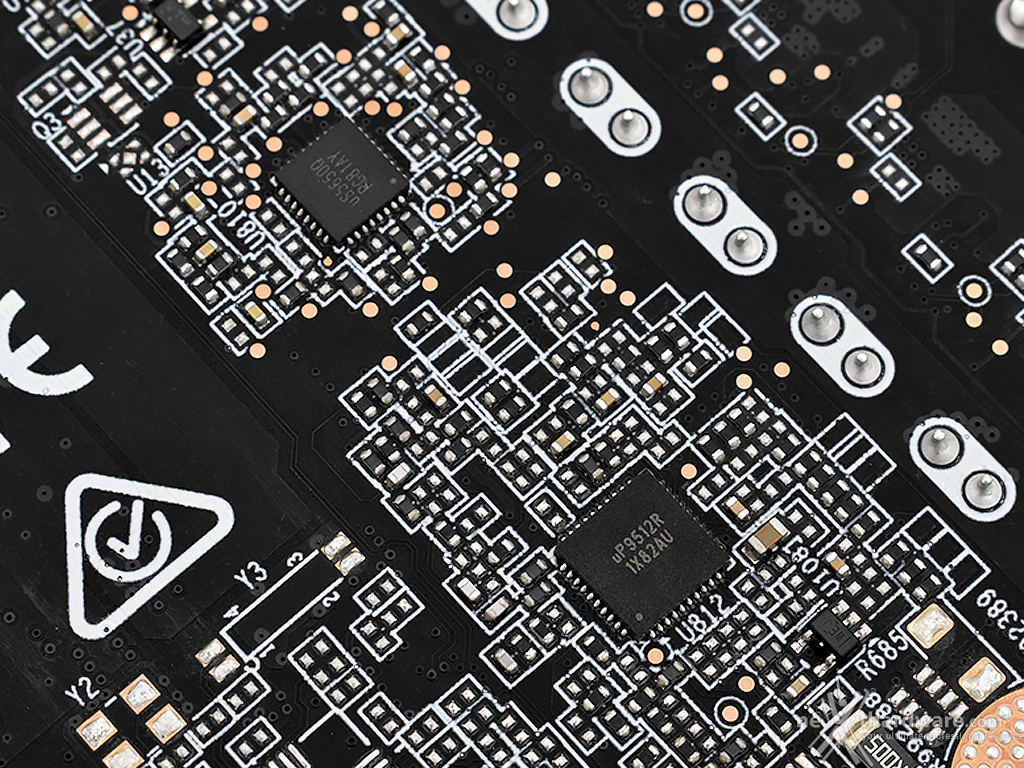

Sulla zona posteriore del PCB sono posizionati i tre controller uPI dedicati alla gestione delle fasi di GPU e memorie, denominati, rispettivamente, uP9529Q, uP9512R e uS5650Q.
La regolazione della tensione di GPU e memorie è demandata a dei DrMOS AOZ5311NQI-03 BLN3 tarati per erogare fino a 55A.
La zona inferiore del PCB ospita il circuito dedicato all'illuminazione RGB, pilotato da un processore ARM Cortex M0+ a 32 bit, nello specifico un Holtek HT50F32003.
 Â |  Â |
Per quanto concerne il design VRM, ZOTAC ha implementato sul PCB un totale di ben 27 fasi, di cui 24 dedicate alla GPU e le restanti alle memorie utilizzando, di fatto, una struttura derivata dal progetto visto sulla sorella maggiore, la RTX 4090 AMP Extreme AIRO.
