4. Layout & PCB
Per la realizzazione del PCB della RTX 4080 SUPER Trinity Black, ZOTAC ha optato per un design costituito da 13 fasi, di cui 11 dedicate alla GPU e 2 alle memorie GDDR6X.
Al centro troviamo la GPU AD103-400-A1, realizzata da TSMC tramite processo produttivo 5nm; trattandosi di una rivisitazione del chip che equipaggia la RTX 4080, presenta numerose caratteristiche in comune con quest'ultimo.
Sulla nuova versione i CUDA Cores passano da 9728 a 10240, gli RT Cores da 76 a 80 e i Tensor Cores da 304 a 320 (+5,3%).
Il comparto memorie rimane invariato in termini di capacità (16GB di GDDR6X), ma aumenta la velocità , che passa da 22,4 a 23 Gbps.
Il base clock è pari a 2295MHz (90MHz in più del vecchio modello), mentre la frequenza di boost passa da 2505MHz a 2550MHz.
Analogamente alla RTX 4080, anche la RTX 4080 SUPER è equipaggiata con 16GB GDDR6X, distribuiti su 8 ICs da 2GB ciascuno.
I chip di produzione Micron, siglati D8BZF, hanno una densità di 16Gb e sono certificati per operare ad una frequenza di 1438MHz (velocità effettiva di 23 Gbps).
Grazie al bus da 256 bit, la RTX 4080 SUPER può contare su una banda passante di 736 GB/s, leggermente superiore rispetto a quella della RTX 4080 (716,8 GB/s).

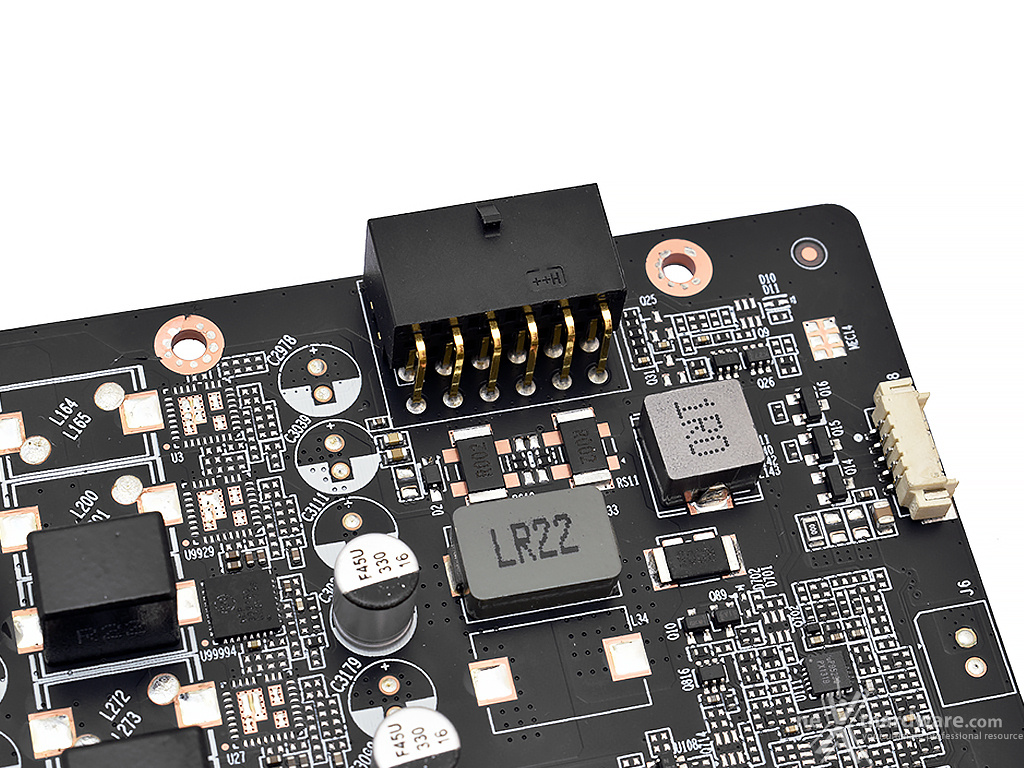

L'alimentazione è affidata, come sempre, ad un connettore PCI-E Gen5 12VHPWR (12+4 pin).
Dei quattro pin aggiuntivi, due informano la scheda video di quanta potenza può essere assorbita dal cavo, un altro comunica all'alimentatore il corretto funzionamento, mentre l'ultimo segnala se un dispositivo è connesso gestendo la potenza disponibile per scongiurare sovraccarichi.
Per gli utenti sprovvisti di un alimentatore con connettore 12VHPWR "out-of-the-box", è possibile usare l'adattatore che utilizza due connettori PCI-E 8pin con cui sono commercializzate tutte le RTX 4080 SUPER di casa ZOTAC.
 Â |  Â |  Â |

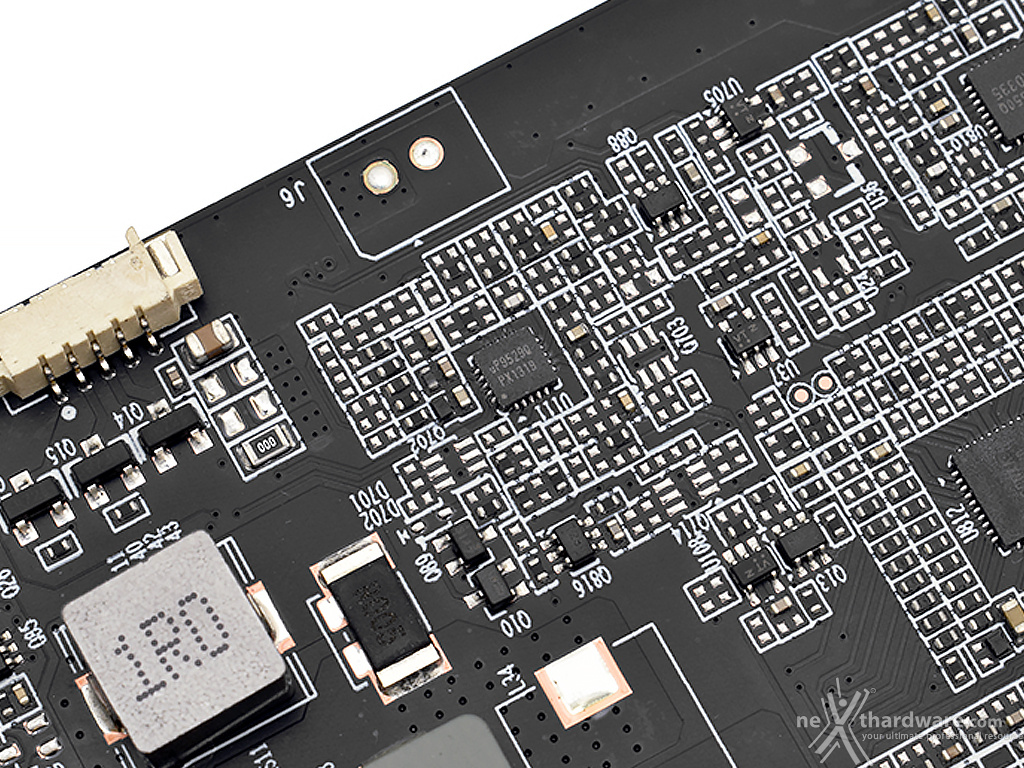

Sulla zona anteriore del PCB sono posizionati i tre controller uPI dedicati alla gestione delle fasi di GPU e memorie, denominati, rispettivamente, uS5650Q, uP9529Q e uP9512R.
 Â |  Â |
Sia sull'anteriore che sul posteriore del PCB troviamo due regolatori di tensione GStek, targati GS9216, capaci di erogare fino a 12A ciascuno.
Per l'alimentazione di GPU e memorie, ZOTAC ha scelto degli integrati prodotti da ON Semiconductor siglati NCP 302150, ognuno dei quali è in grado di sostenere una corrente di 50A.
Infine, l'angolo anteriore destro ospita il circuito dedicato all'illuminazione RGB, pilotato da un controller Essemi del quale, però, non abbiamo informazioni.
