4. Layout & PCB

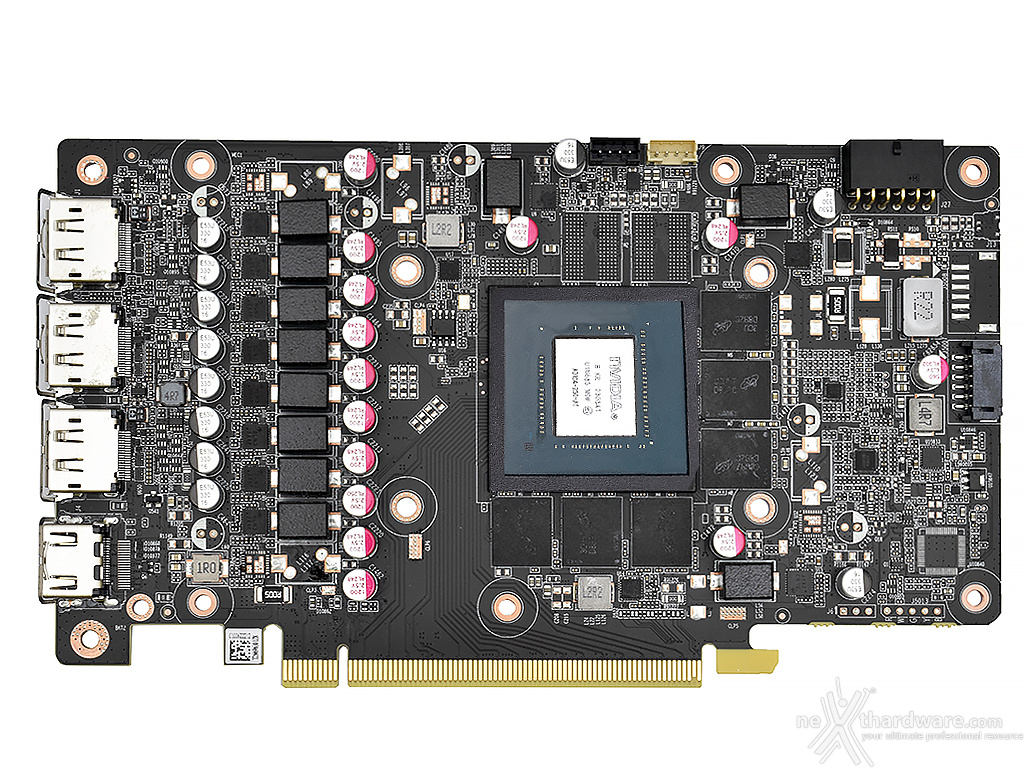

Per la realizzazione del PCB della RTX 4070 AMP AIRO, ZOTAC ha optato per un design costituito da 11 fasi, di cui 8 dedicate alla GPU e 3 alle memorie GDDR6X.
Al centro troviamo la GPU AD104-250, realizzata da TSMC tramite processo produttivo 4N e dotata di ben 35,8 miliardi di transistor su una superficie di 295mm².
Il "base clock" è di 1920MHz che sale in modalità boost fino a 2535MHz, ben 60MHz in più rispetto al modello Founders.

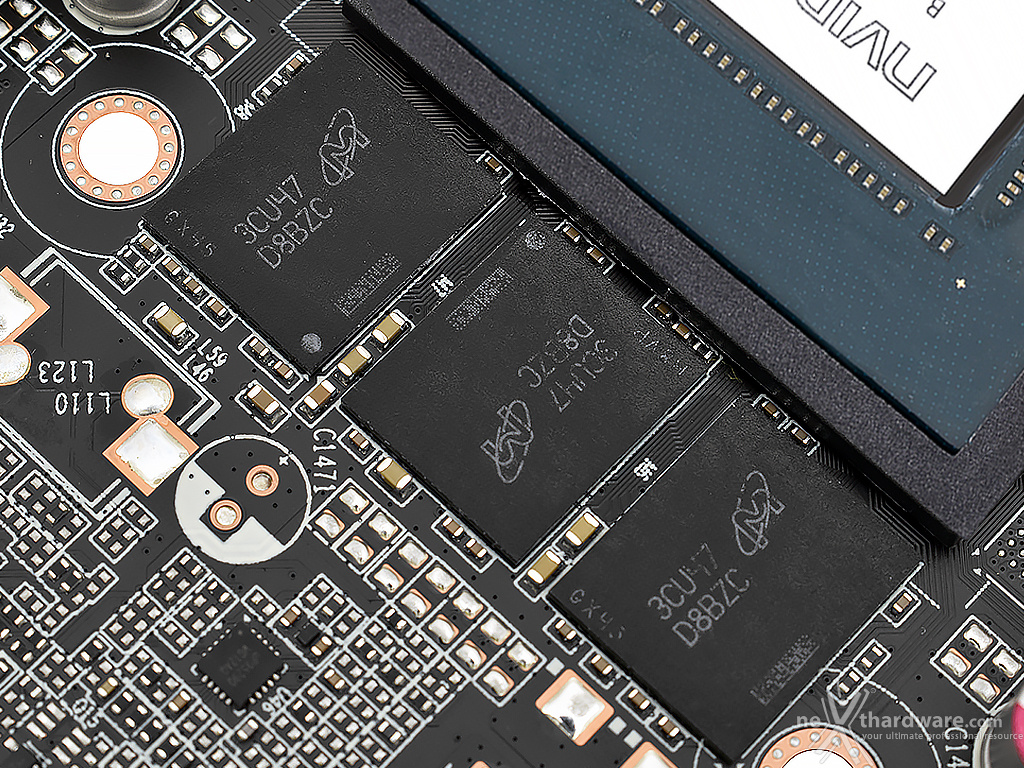

I 12GB di VRAM GDDR6X sono distribuiti su 6 ICs da 2GB ciascuno, tutti posizionati sul lato anteriore del PCB, consentendone un più efficace raffreddamento.
I chip di produzione Micron, siglati D8BZC, hanno una densità di 12Gb e sono certificati per operare ad una frequenza di 1313MHz (velocità effettiva di 21 Gbps).
Grazie al bus da 192 bit, la GPU AD104-250 può contare su una banda passante di 504,2 GB/s: caratteristiche del tutto identiche a quanto visto sulla sorella maggiore, la RTX 4070 Ti.
Analogamente a tutti i modelli di RTX 4000 presenti attualmente sul mercato, l'alimentazione adotta il nuovo connettore PCI-E Gen5 12VHPWR (12+4 pin).
Dei quattro pin aggiuntivi, due informano la scheda video di quanta potenza può essere assorbita dal cavo, un altro comunica all'alimentatore il corretto funzionamento, mentre l'ultimo segnala se e quale dispositivo è connesso gestendo la potenza disponibile per scongiurare sovraccarichi.
Poiché al momento gli alimentatori che forniscono questo tipo di connettore "out of the box" si contano sulle dita di una mano, ogni RTX 4070 viene commercializzata con un adattatore che utilizza due connettori PCI-E 8 pin.
 Â |  Â |
 Â |  Â |
Sulla zona anteriore del PCB sono posizionati i tre controller uPI dedicati alla gestione delle fasi di GPU e memorie, denominati, rispettivamente, uS5650Q, uP9529Q e uP9512R.
La regolazione della tensione di GPU e memorie è demandata a dei DrMOS AOZ5311NQI-03 BLN3 da 55A.

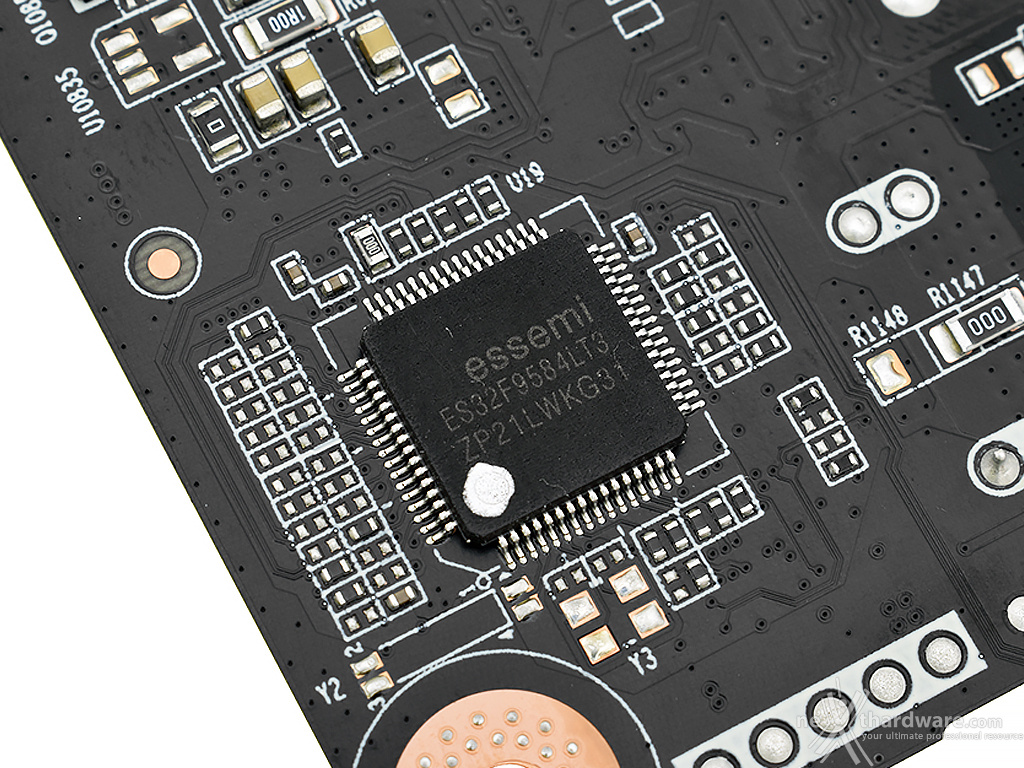

La zona posteriore del PCB ospita il circuito dedicato all'illuminazione RGB, pilotato da un nuovo controller di cui non abbiamo alcuna informazione.
