3. Uno sguardo al PCBÂ
Â
Â
Per accedere alla parte frontale del PCB della Zotac GeForce GTX 660 è sufficiente rimuovere otto viti dotate di molle, di cui quattro dedicate al sistema di raffreddamento e quattro installate sul retro della placca a protezione dei chip di memoria.
Â
A differenza delle altre schede provate fino ad oggi, la placca posta sulle memorie non sembra avere un ruolo attivo nel raffreddamento delle stesse: il terzo modulo di memoria, infatti, è coperto solo per metà ed i moduli posteriori non sono sormontati da alcun dissipatore.
Probabilmente Zotac ha deciso di aggiungere questo elemento sostanzialmente per aumentare la resistenza meccanica della scheda, evitando così pericolose torsioni.
Â
Il PCB della GeForce GTX 660 è differente rispetto a quello della GTX 660 Ti che, ricordiamo, è uguale a quello della GTX 670.
La differente disposizione dei componenti è funzionale alle differenze in termini di consumi delle GPU GK-106 e GK-104, rendendo inoltre il circuito più lineare grazie all'installazione della sezione di alimentazione a ridosso del connettore PCI-E 6 pin.
Â

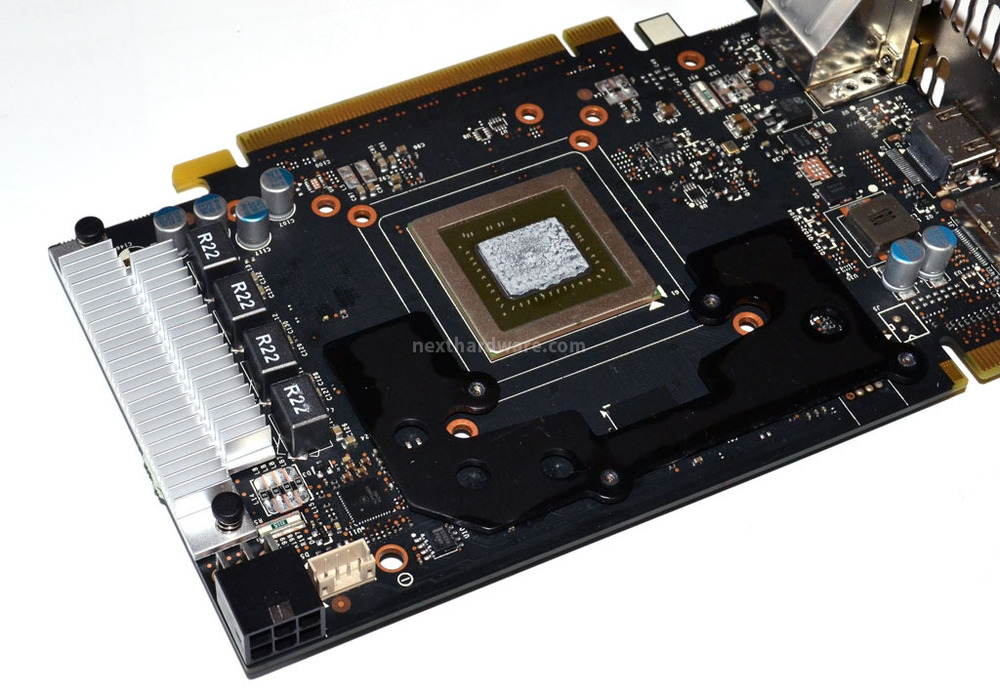

Il circuito di alimentazione della Zotac GeForce GTX 660 è raffreddato da un piccolo dissipatore in alluminio, sotto il quale sono posti i Mosfet relativi alle quattro fasi dedicate alla GPU.
La scheda è dotata di interfaccia di comunicazione PCI-E 3.0 che garantisce una banda doppia rispetto al precedente PCI-E 2.0.
Â
Scheda Video | NVIDIA GeForce GTX 660 | Zotac GeForce GTX 660 |
GPU | NVIDIA GK-106 | NVIDIA GK-106 |
Frequenza GPU (Base) | 980MHz | 993MHz |
Frequenza GPU (Boost) | 1033MHz | 1058MHz |
Numero CUDA Cores | 960 | 960 |
Frequenza Memoria | 6008MHz | 6008MHz |
Quantità Memoria | 2GB GDDR5 | 2GB GDDR5 |
BUS Memorie | 192 bit | 192 bit |
Dissipatore | Singola Ventola Radiale | Doppia Ventola |
Â
La Zotac GeForce GTX 660 è configurata con frequenze leggermente superiori a quelle di riferimento NVIDIA.
