1. GeForce GTX 650 Ti - Parte Prima



Zotac GeForce GTX 650 Ti AMP! Edition & NVIDIA GTX 650 Ti 1. GeForce GTX 650 Ti - Parte Prima 1

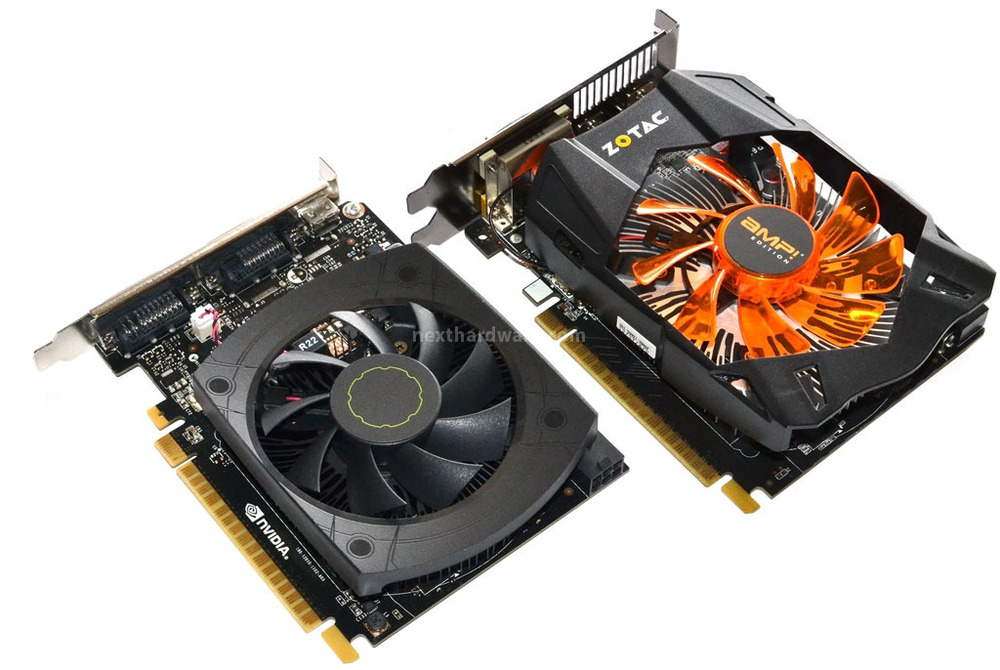

La prima caratteristica che colpisce delle GeForce GTX 650 Ti è il PCB di ridotte dimensioni, lungo appena 14.6cm, per un ingombro complessivo di poco più di 15cm se consideriamo il profilo più esterno del dissipatore di calore.



Zotac GeForce GTX 650 Ti AMP! Edition & NVIDIA GTX 650 Ti 1. GeForce GTX 650 Ti - Parte Prima 2

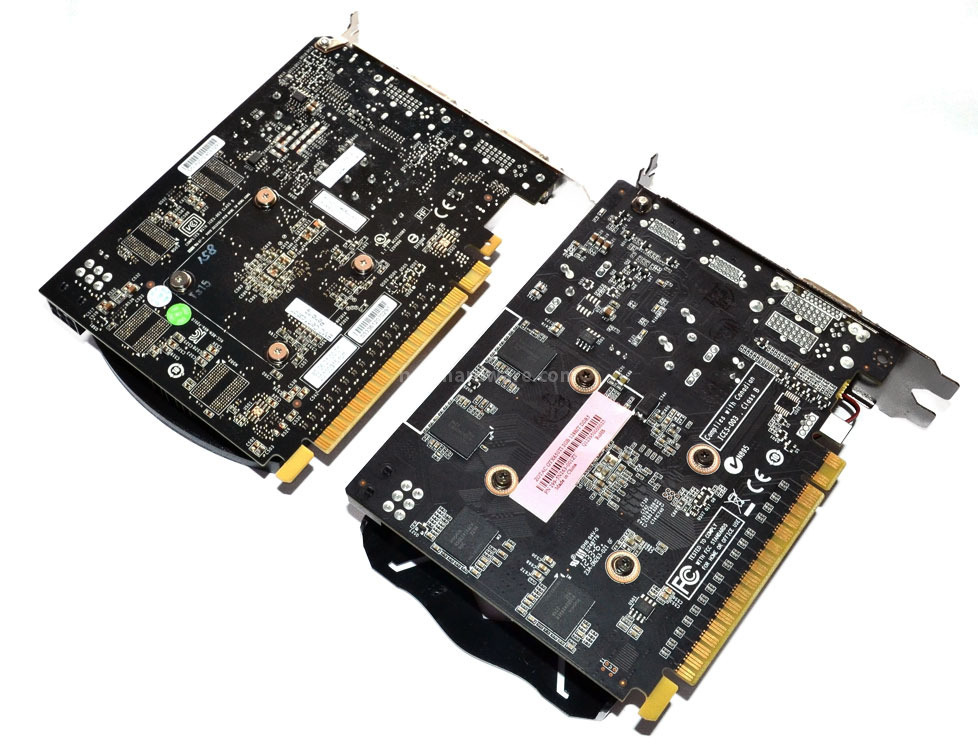

I PCB delle due schede video in prova hanno molte caratteristiche in comune, ma non sono identici; ZOTAC, infatti, ha deciso di adottare un design proprietario ottimizzando il numero dei componenti e la disposizione di alcuni di essi.

La GeForce GTX 650 Ti di NVIDIA è dotata di 4 moduli GDDR5 installati solo nella parte frontale del PCB, mentre la AMP! di ZOTAC è equipaggiata con 8 moduli saldati su entrambe le facce della scheda, raddoppiando così la dimensione del Frame Buffer.

Se osserviamo il retro del PCB del modello reference, notiamo che NVIDIA ha comunque previsto la possibilità di adottare un quantitativo maggiore di memoria video, predisponendo quattro piazzole per altrettanti chip di memoria.

A differenza delle GeForce GTX 660 e GTX 660 Ti che adottano un bus a 192-bit, la GeForce GTX 650 Ti è limitata a 128-bit consentendo il collegamento di un massimo di 2GB di memoria video, senza l'ausilio della tecnologia clamshell che va dimezzare il numero di bit disponibili per il collegamento di ogni modulo di memoria aggiuntivo.



Modello
 NVIDIA GeForce GTX 650 Ti 1GB
 ZOTAC GeForce GTX 650 Ti AMP! Edition 2GB
CUDA Cores
 768
 768
Frequenza GPU
 928MHz
 1033MHz
Quantità Memoria
 1GB GDDR5
 2GB GDRR5
Frequenza Memoria
 2700MHz
 3100MHz
BUS Memoria
 128-bit
 128-bit
Alimentazione
 1 PCI-E 6pin
 1 PCI-E 6pin
Dissipatore
 1 Ventola 8cm
 1 Ventola 9cm
Uscite Video
 1 DVI-I Dual Link
1 DVI-D Dual Link
1 mini HDMI
 1 DVI-I Dual Link
1 DVI-D Dual Link
1 HDMI
1 DisplayPort


La GPU installata nelle GeForce GTX 650 Ti integra 768 CUDA Cores raggruppati in 4 moduli SMX, che sono a loro volta controllati da 2 o 3 Graphics Processing Clusters.



Zotac GeForce GTX 650 Ti AMP! Edition & NVIDIA GTX 650 Ti 1. GeForce GTX 650 Ti - Parte Prima 3  Zotac GeForce GTX 650 Ti AMP! Edition & NVIDIA GTX 650 Ti 1. GeForce GTX 650 Ti - Parte Prima 4

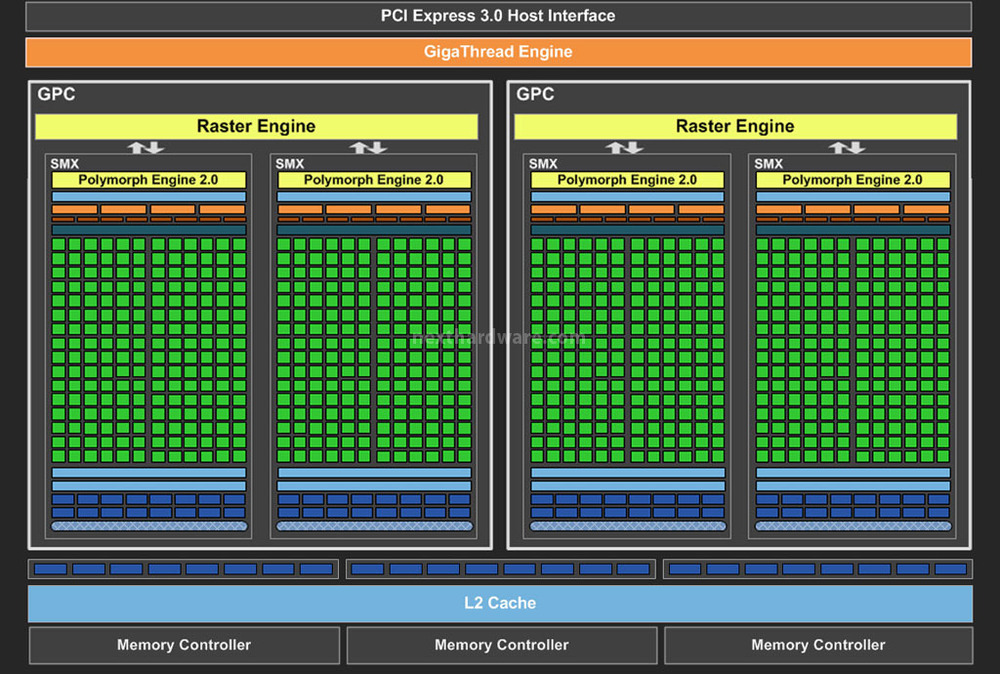

2 Graphics Processing Cluster - 4 SMX

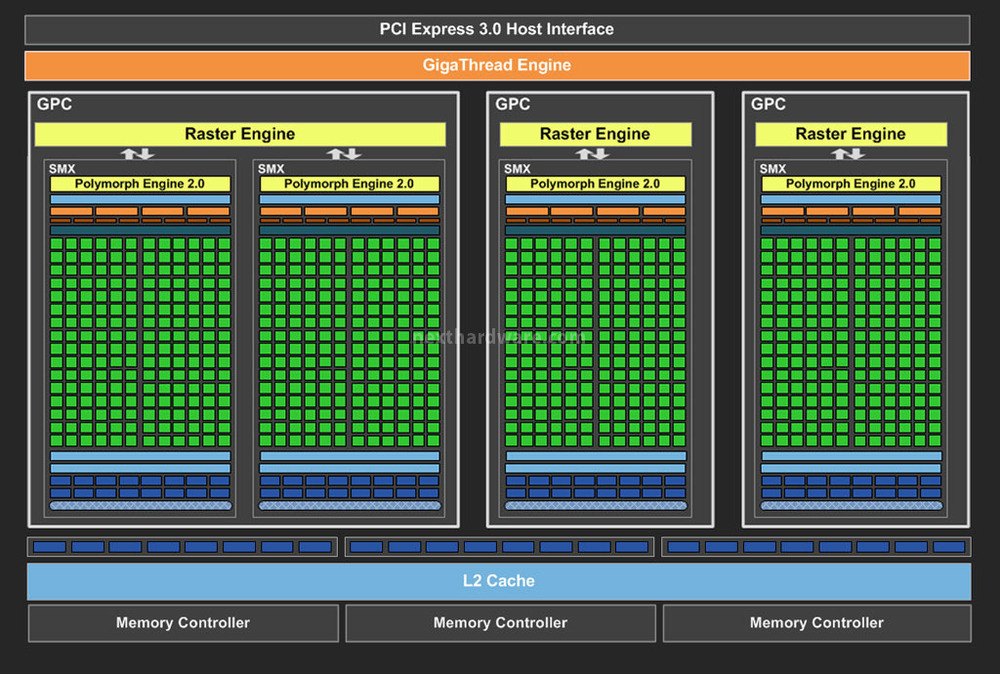

 3 Graphics Processing Cluster - 4 SMX



Questa specifica può variare da GPU a GPU e dipende da come il chip è stato costruito; tutte le GPU, infatti, sono prodotte partendo da un unico progetto che viene modificato, di volta in volta, disattivando le unità non necessarie durante il processo di fabbricazione.

La GPU opera alla frequenza di 928MHz sul modello di riferimento NVIDIA e a ben 1033MHz sulla AMP! Edition di Zotac; le memorie sono configurate, rispettivamente, a 2700MHz e 3100MHz.



Zotac GeForce GTX 650 Ti AMP! Edition & NVIDIA GTX 650 Ti 1. GeForce GTX 650 Ti - Parte Prima 5

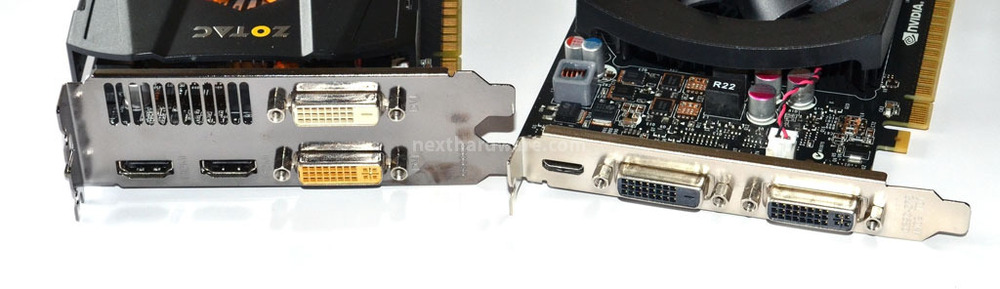

La GPU GeForce GTX 650 Ti supporta fino a quattro schermi contemporaneamente, configurazione però utilizzabile, tra le due schede in nostro possesso, dalla sola Zotac GeForce GTX 650 Ti AMP! Edition che integra due porte DVI Dual Link, una HDMI e una DisplayPort.

Il modello di riferimento NVIDIA è invece dotato di due porte DVI Dual Link e di una mini HDMI, che permettono di collegare un massimo di tre monitor digitali.

Entrambe le schede consentono il collegamento di un solo schermo analogico, da collegare con l'apposito adattatore DVI-VGA alla porta DVI-I Dual Link.
