Montaggio
Semplice e veloce anche se per procedere è necessario avere la scheda madre smontata. Consigliamo inoltre la rimozione della ventola dal corpo radiante, al fine di facilitare le operazioni di serraggio.
| | |

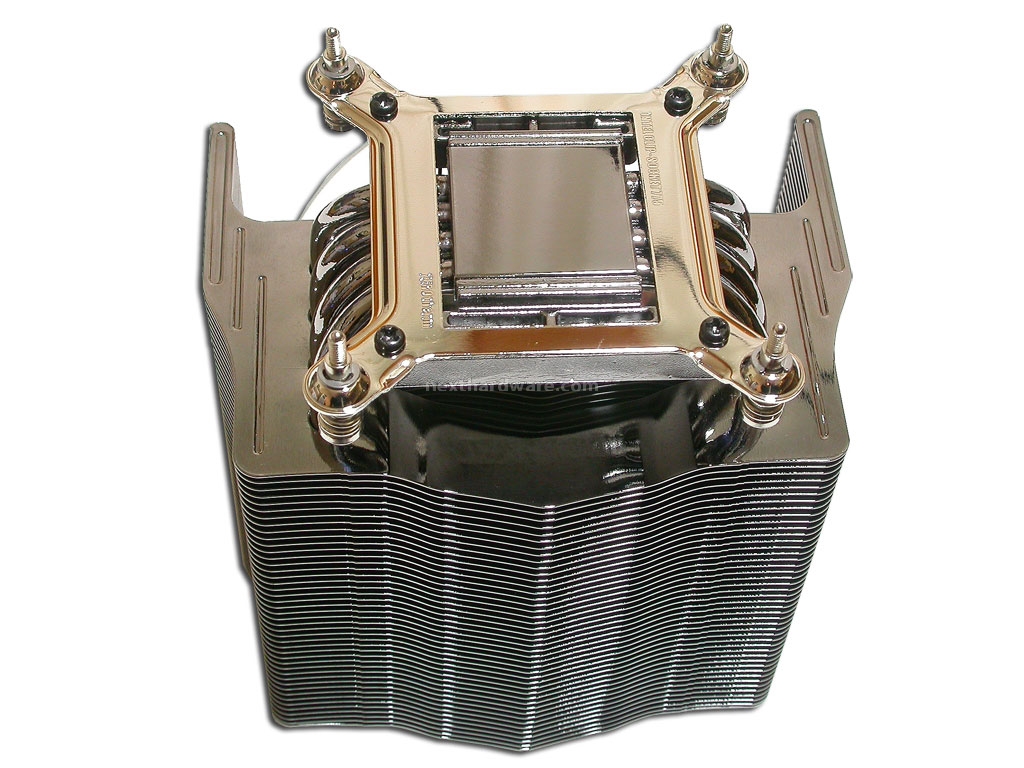

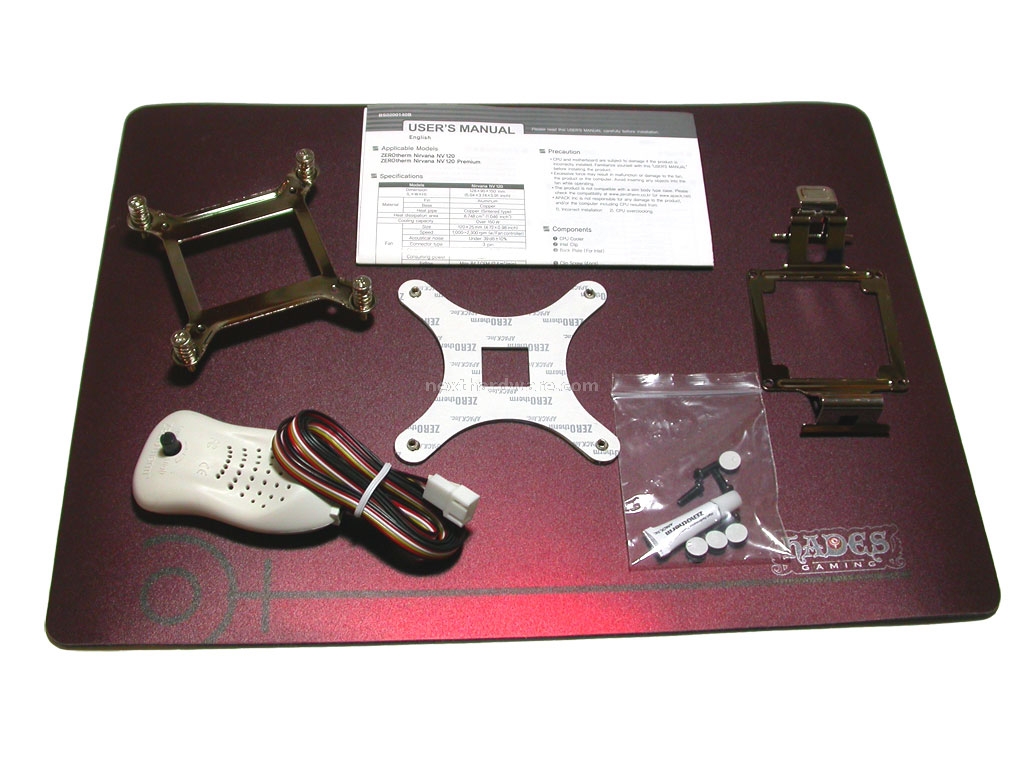

| In dotazione vi sono le staffe per il montaggio sui socket più comuni. | Scegliamo quindi la staffa per socket 775. |
| | |

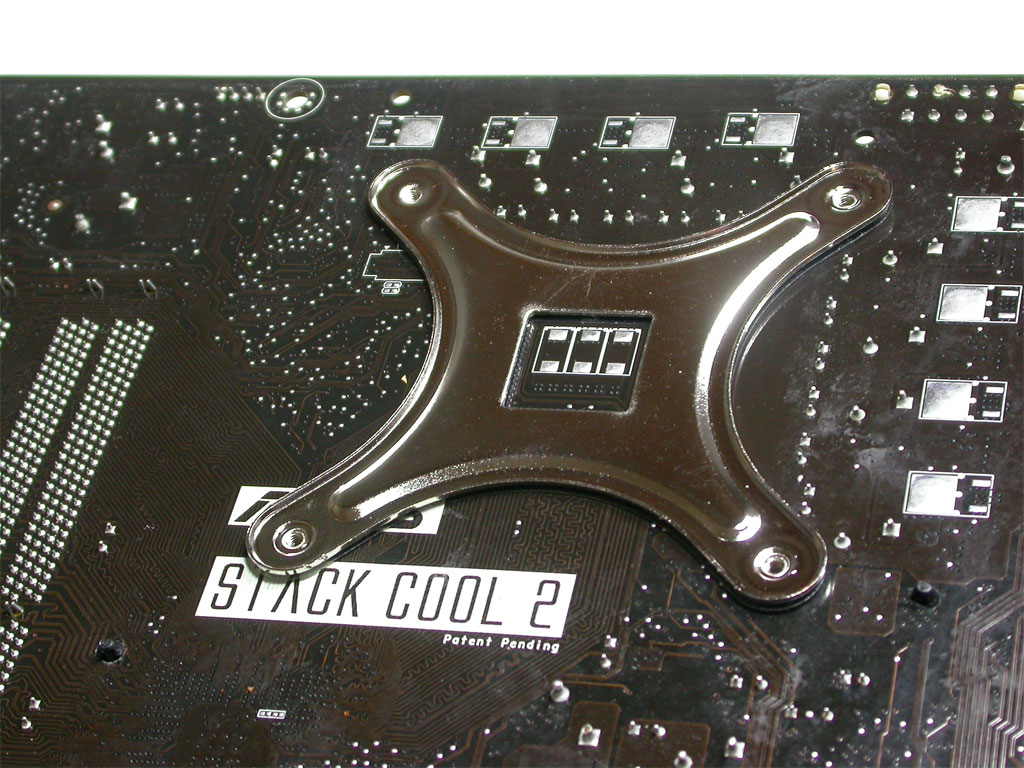

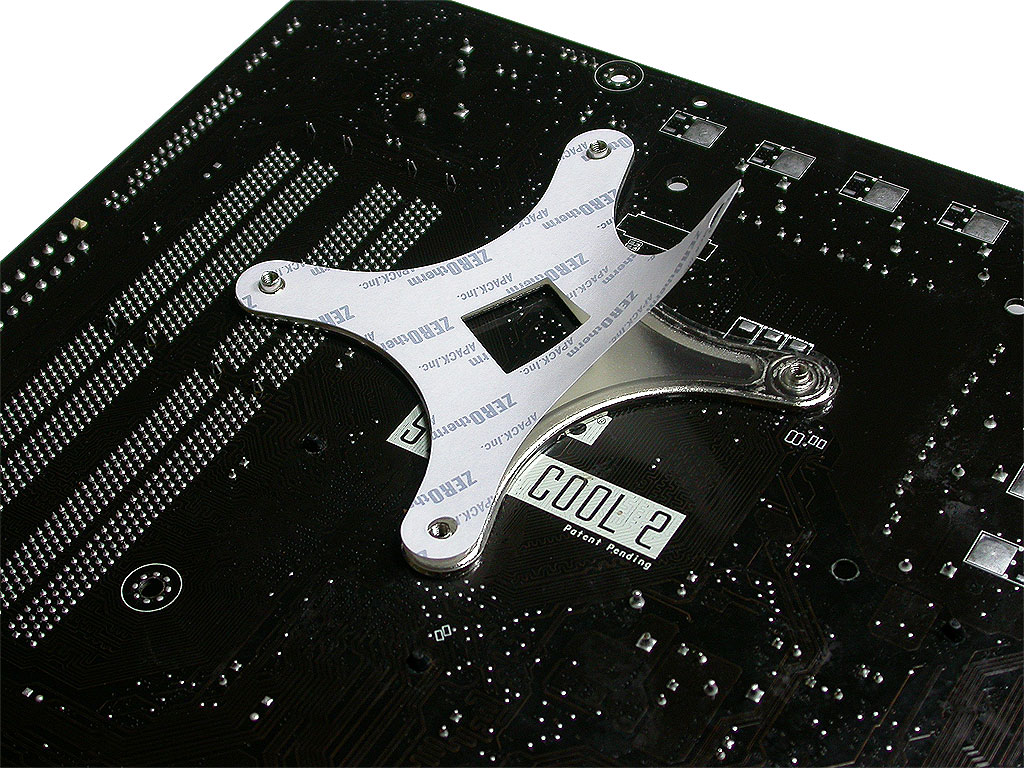

| E' previsto anche un backplate che si fissa alla parte posteriore della scheda madre per mezzo di un ottimo biadesivo. | Come possiamo vedere dall'immagine il backplate è ben fermo nella sua posizione. |
| | |

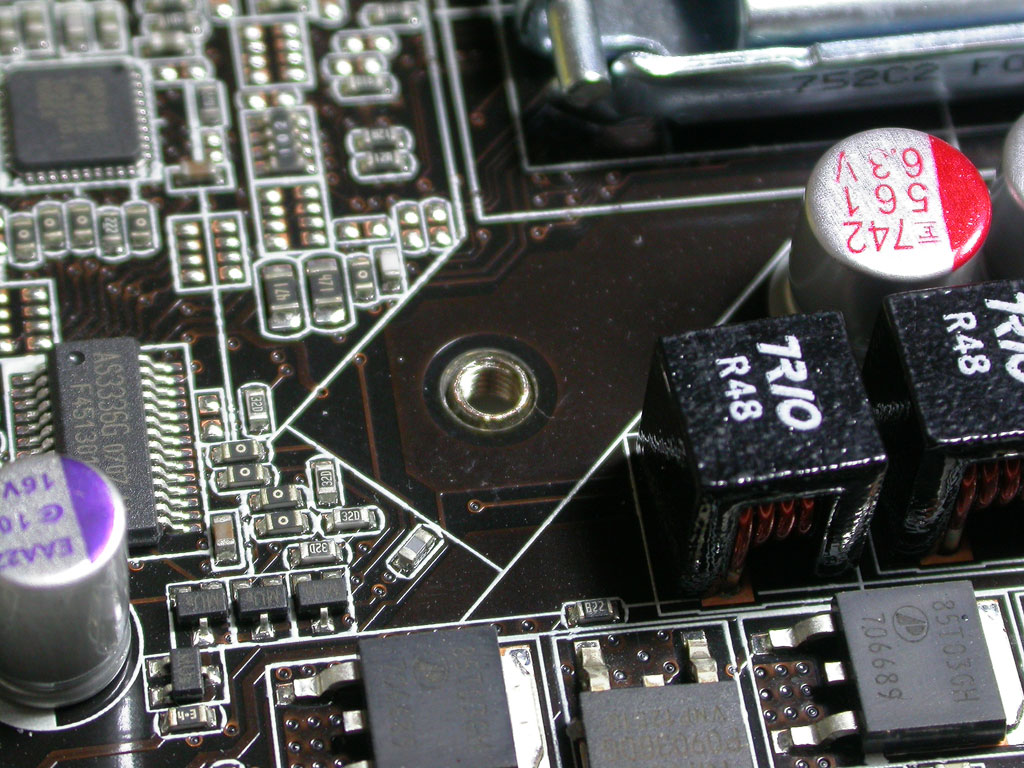

| Le sedi filettate del backplate. | Le viti di fissaggio sono dotate di finecorsa “calibrato”. |
| | |

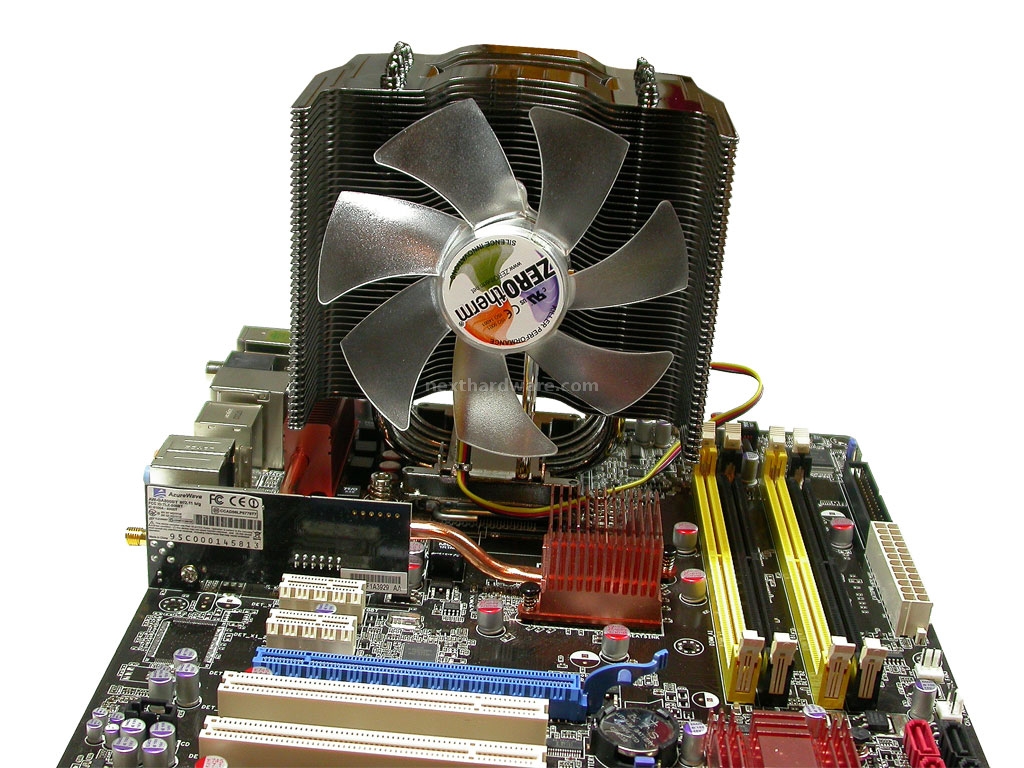

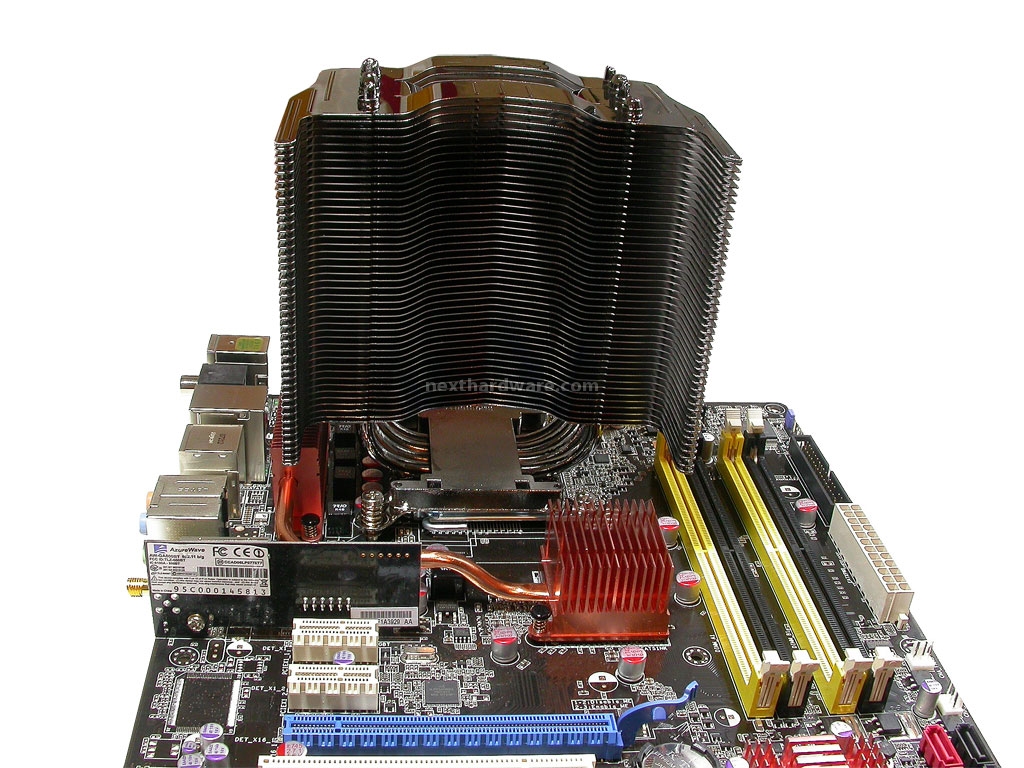

| Montaggio ultimato. Possiamo rimontare la ventola. | |
Notevolmente migliorato il sistema d'aggancio rispetto alla serie BTF. Avevamo notato infatti, che le molle, ad esempio, erano un pochino troppo “dure” in fase di serraggio, sul Nirvana “scorrono” dolcemente senza pregiudicare comunque un fissaggio stabile.

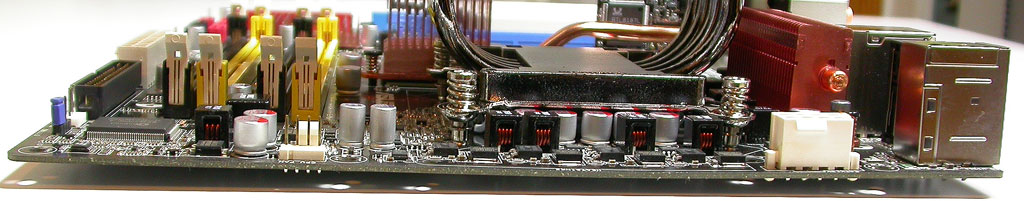

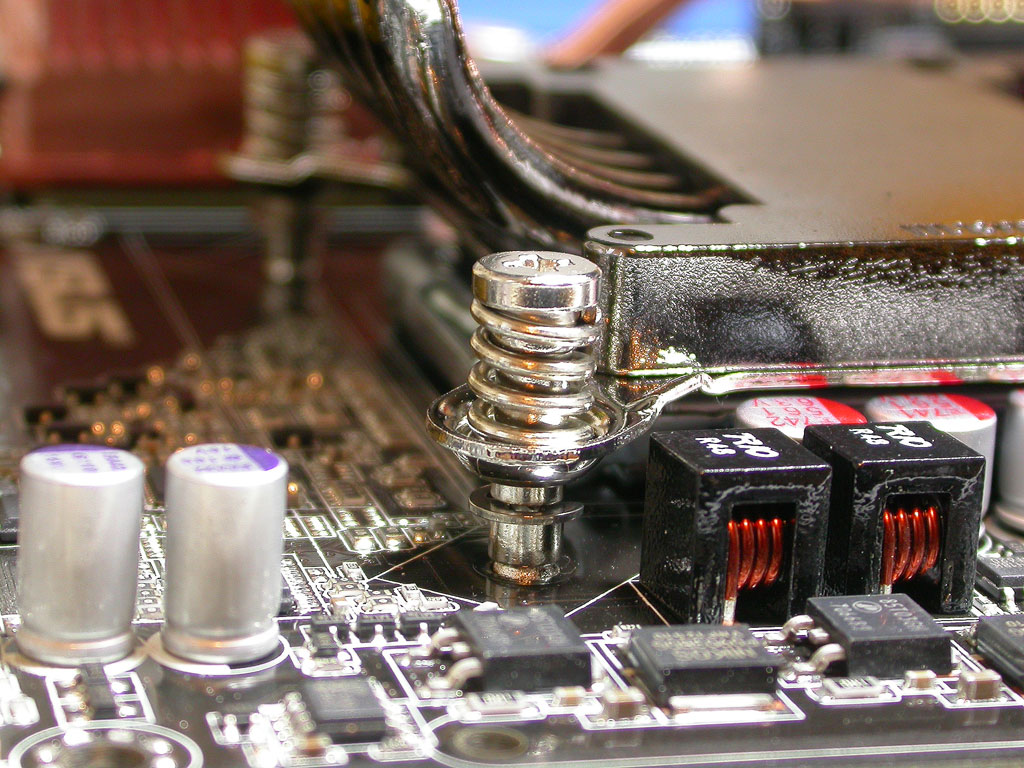

Nella esemplificativa foto di seguito potete notare come sia pressochè assente la “curvatura” del PCB della scheda madre dopo il serraggio, caratteristica questa che poco si riscontra in altri analoghi prodotti.
| |
