5. Montaggio
In questa parte della recensione analizzeremo step by step l'installazione del Reserator 3 MAX sulla nostra EVGA Z77 FTW dotata di socket LGA 1155.
Prima di procedere con il montaggio del waterblock, bisognerà predisporre il backplate per l'installazione sul socket 1155 di cui è dotata la nostra scheda madre.

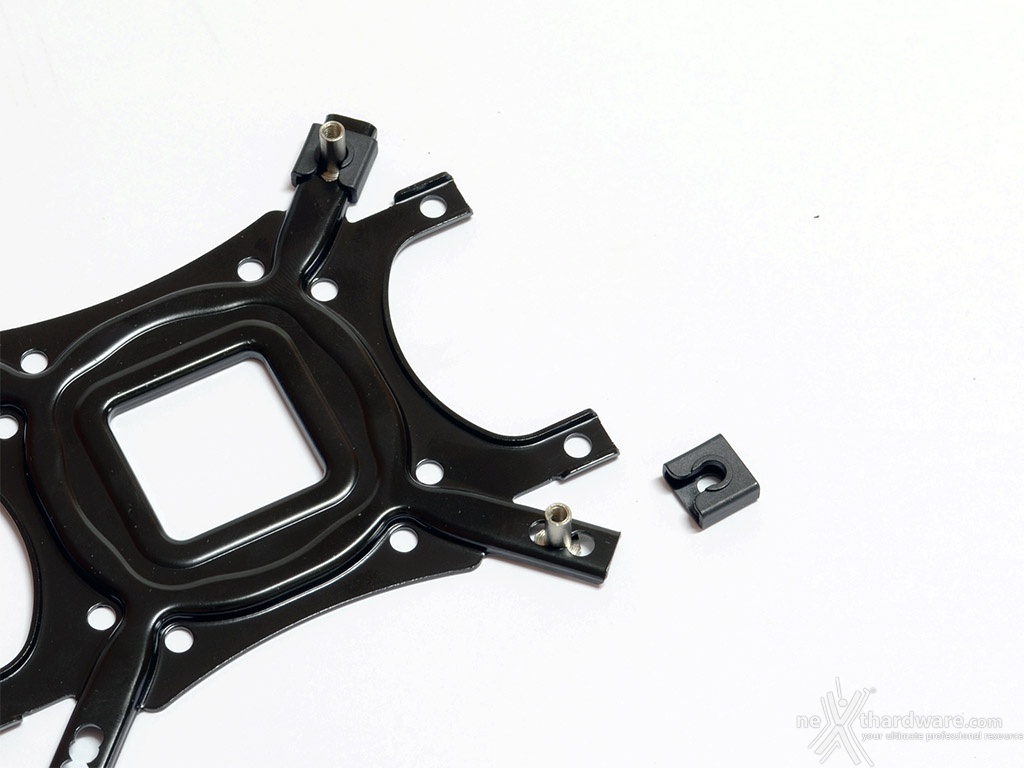

Per fare ciò, è necessario inserire il dado filettato nella rispettiva posizione e bloccarlo con la clip in plastica.
Non è presente nessuna indicazione sul backplate per quanto riguarda i diversi socket e, pertanto, ci si dovrà scrupolosamente attenere al manuale.

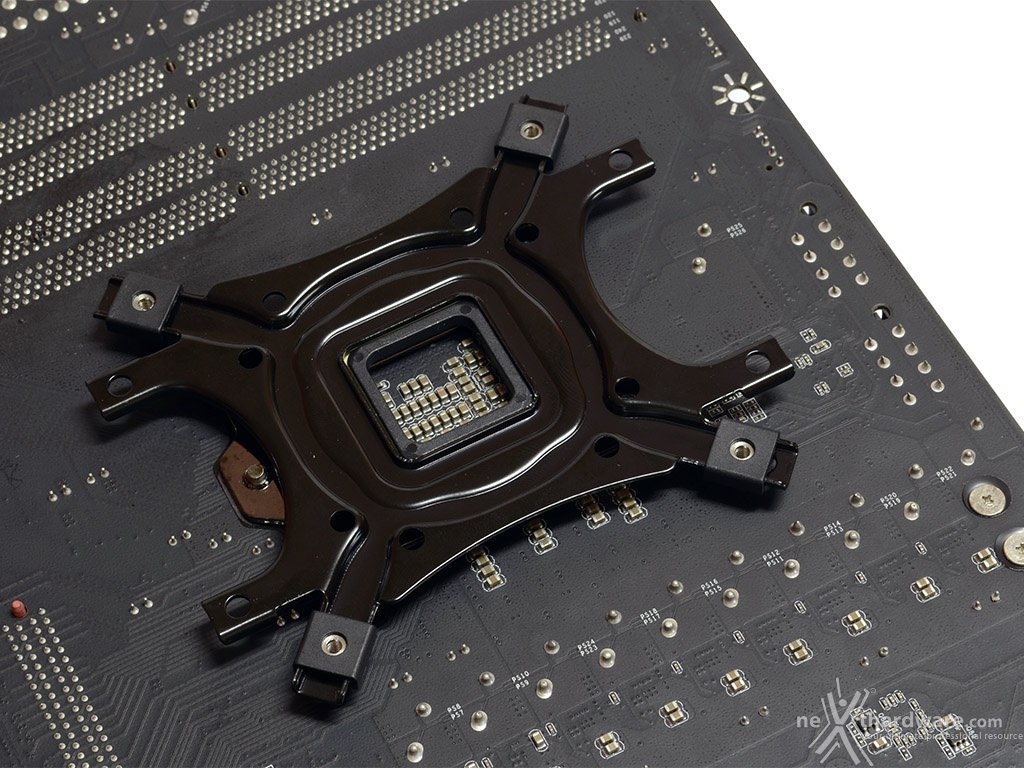

Nella fase successiva, si dovrà disporre il backplate sul retro della scheda madre.
Prima di posizionare il waterblock sulla CPU, occorrerà installare la staffa di ritenzione, utilizzando le otto viti fornite a corredo.

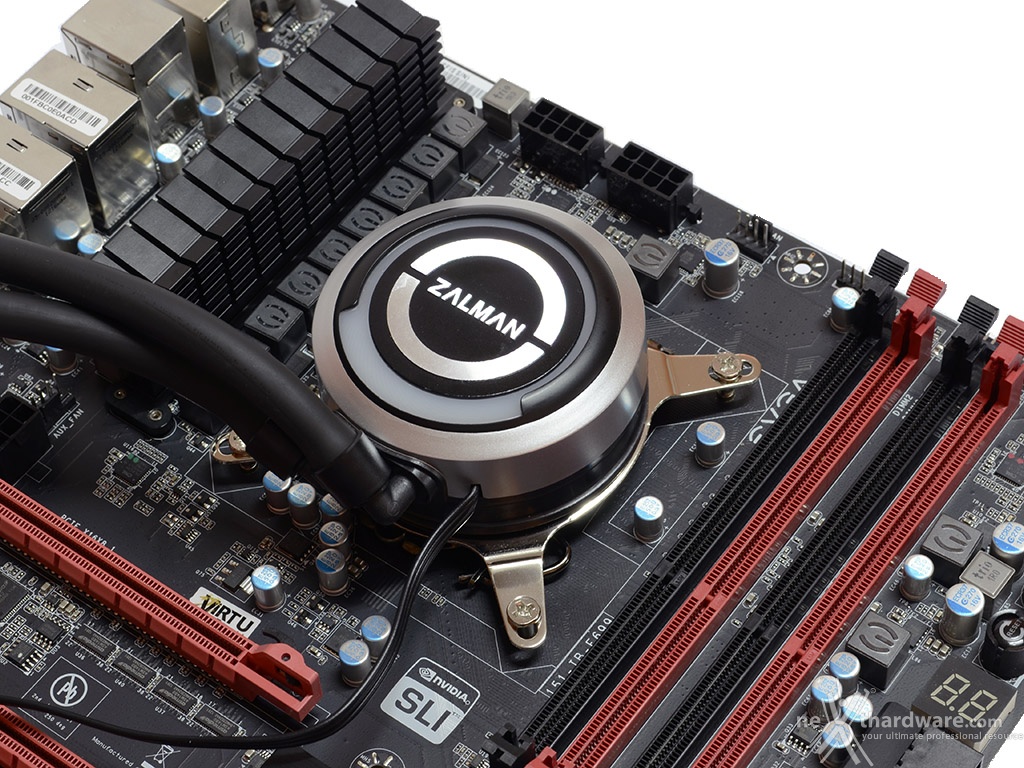

Una volta applicato un velo di pasta termica sulla CPU e controllata la relativa impronta, si andrà a bloccare saldamente il waterblock alla scheda madre, utilizzando le quattro viti per socket Intel incluse in bundle.

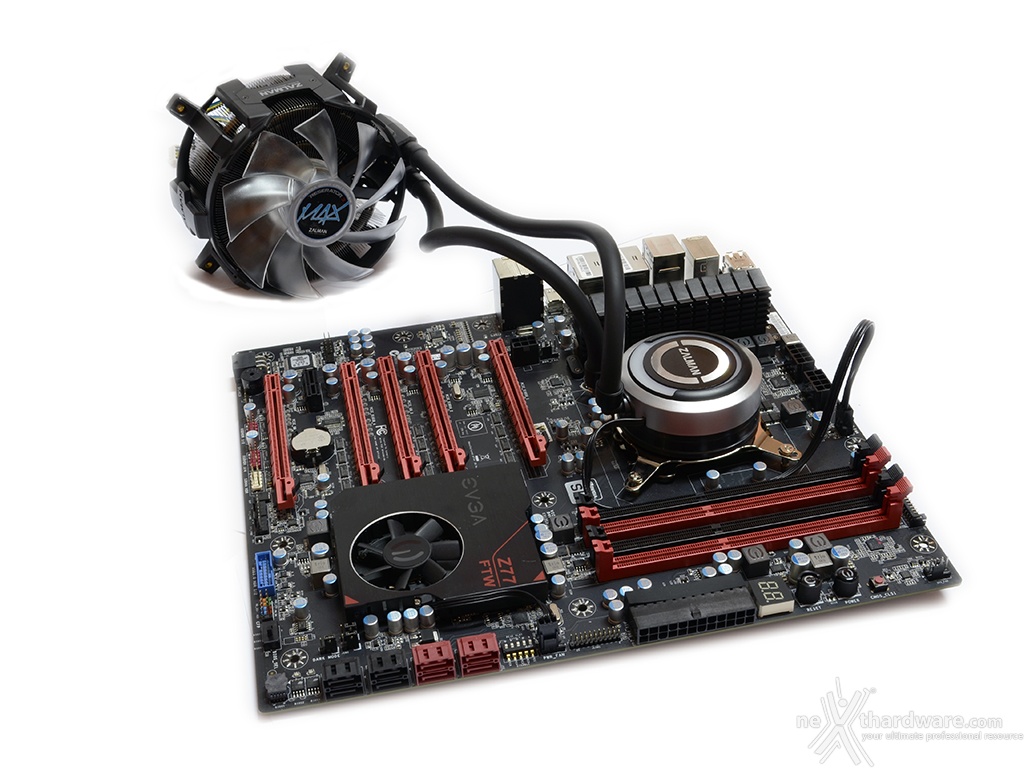

Ecco come appare il Reserator 3 MAX a lavoro ultimato, un risultato sicuramente di grande impatto, che raggiungerà il suo apice una volta in funzione, con la ventola ed il waterblock illuminati di blu.

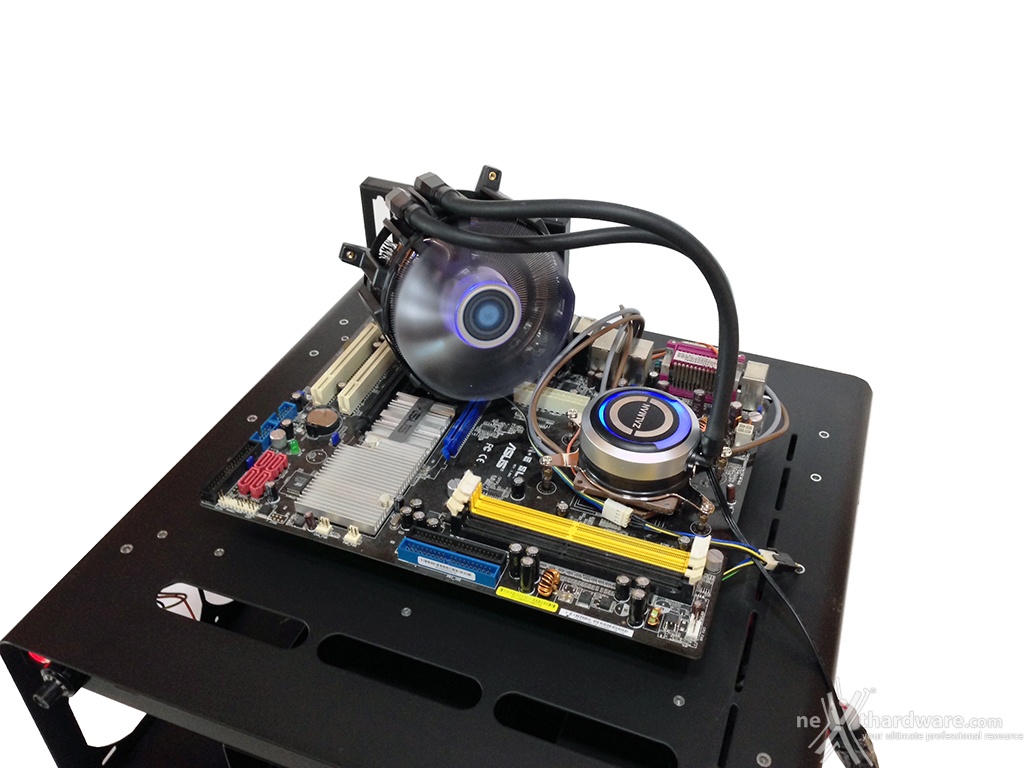

Lo Zalman Reserator 3 MAX installato sul nostro simulatore di carico, pronto per essere messo alla frusta con i nostri test.
