Thermaltake Water 2.0 Pro & Extreme

3. Montaggio



Esaminiamo, ora, le operazioni necessarie per l'ancoraggio del sistema di raffreddamento Thermaltake Water 2.0 alla scheda madre.

Non utilizzando un cabinet per le nostre prove, ma un banco di test, le posizioni relative al montaggio del radiatore saranno mostrate con immagini prelevate dal sito del produttore.

Il primo step consiste nella preparazione e disposizione del backplate.





Dal momento che disponiamo di una piattaforma 1366, andremo a disporre il prefiletto sagomato nel foro corrispondente, ripetendo l'operazione per ognuno dei rimanenti angoli del backplate in plastica.



Â

Â



Successivamente, andiamo a disporre il backplate sul retro della mainboard in modo che, una volta girata quest'ultima, potremo trovare i prefiletti pronti a ricevere il waterblock.

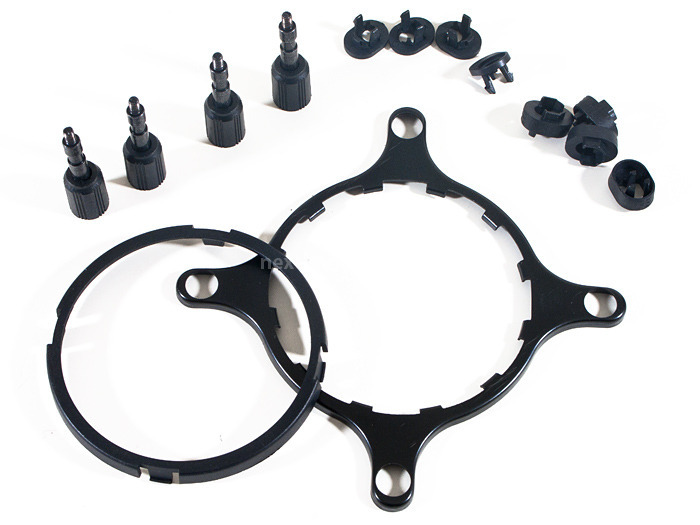

Preleviamo quindi dal kit degli accessori forniti a corredo, quanto necessario alla preparazione del complesso pompa/waterblock.



Â

Â



A questo punto, possiamo procedere ad installare, nei fori del supporto, i due semigusci in plastica che costituiranno la sede dei perni di ancoraggio.

Posizioniamo quello più spesso nella parte inferiore e quello più sottile nella parte superiore premendolo fino a sentire il "clic" dell'avvenuto blocco.





Infine, andiamo ad inserire i perni filettati di ancoraggio sul backplate: anche in questo caso, sarà sufficiente premerli fino a sentire un piccolo scatto.
