7. Performance - Analisi dei Timings


Per effettuare questa sessione di test sono state misurate le prestazioni complessive della RAM in termini di bandwidth e latenza a diverse frequenze operative.

Le impostazioni utilizzate per le Thermaltake TOUGHRAM XG RGB 4600MHz C19 in configurazione 2x8GB sulla nostra scheda madre ASUS ROG MAXIMUS XIII EXTREME sono state le seguenti:


  • RAM 1:26 3466MHz e CPU a 50x100=5000MHz
  • RAM 1:38 3733MHz e CPU a 50x100=5000MHz
  • RAM 1:15 4000MHz e CPU a 50x100=5000MHz
  • RAM 1:16 4266MHz e CPU a 50x100=5000MHz
  • RAM 1:23 4600MHz e CPU a 50x100=5000MHz
  • RAM 1:18 4800MHz e CPU a 50x100=5000MHz


I set di timings principali che abbiamo scelto di utilizzare sono, rispettivamente, pari a 14-21-21-35 2T, 15-22-22-37 2T, 16-23-23-39 1T, 17-24-24-41-1T,  18-25-25-43 1T e 19-26-26-45 1T.

Naturalmente i valori stabiliti potranno variare da quanto realmente ottenuto di qualche MHz, dato che il generatore di frequenza della mainboard non restituisce parametri di funzionamento esattamente uguali a quanto impostato da BIOS.

In questo modo si misurerà il progressivo andamento delle prestazioni delle memorie con diverse velocità e timings, oltre che l'efficienza dei moduli rispetto al bandwidth massimo teorico ottenuto alle varie frequenze operative.

I benchmark scelti, come di consueto, sono AIDA64 "Benchmark cache e memoria" e SiSoft Sandra Lite 2020 "Larghezza di banda memoria".

AIDA64 utilizza un programma single thread per effettuare le misure di bandwidth, rispecchiando così le condizioni di funzionamento di un'applicazione specifica per questo tipo di esecuzione, mentre Sandra utilizza delle grandezze intere (non in virgola mobile) e restituisce le reali condizioni di funzionamento di un'applicazione multi threads grazie ad un motore espressamente progettato per questo tipo di misure.


Thermaltake TOUGHRAM XG RGB 4600MHz C19 7. Performance - Analisi dei Timings 1

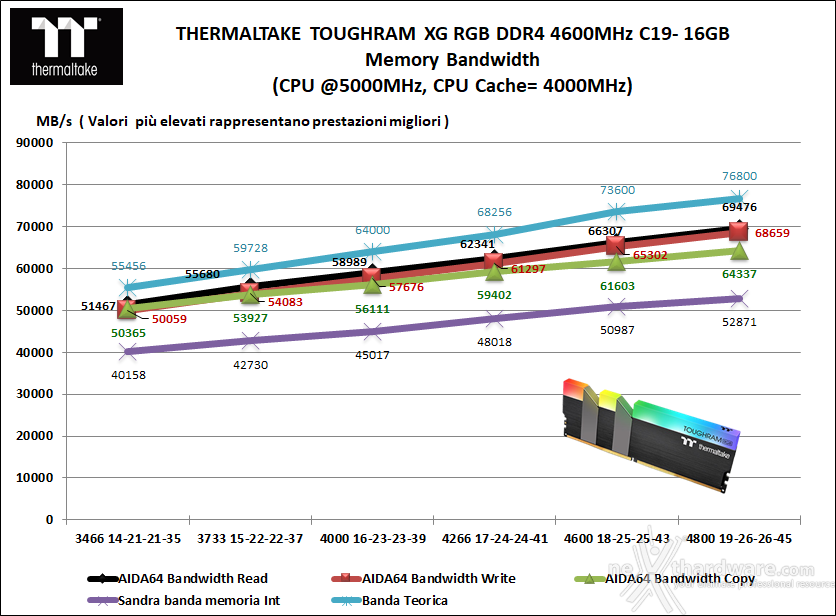

Osservando il grafico possiamo notare come l'efficienza delle memorie si mantenga su valori piuttosto elevati raggiungendo il culmine a 3466MHz, dove lo scarto rispetto alla banda teorica e di circa 3900 MB/s.

Salendo con la frequenza operativa, quindi spostandoci verso il limite di funzionamento delle memorie, l'efficienza diminuisce gradualmente raggiungendo l'apice negativo in corrispondenza dei 4800MHz, dove il gap rispetto a quella teorica sfiora i 7324 MB/s.


Thermaltake TOUGHRAM XG RGB 4600MHz C19 7. Performance - Analisi dei Timings 2

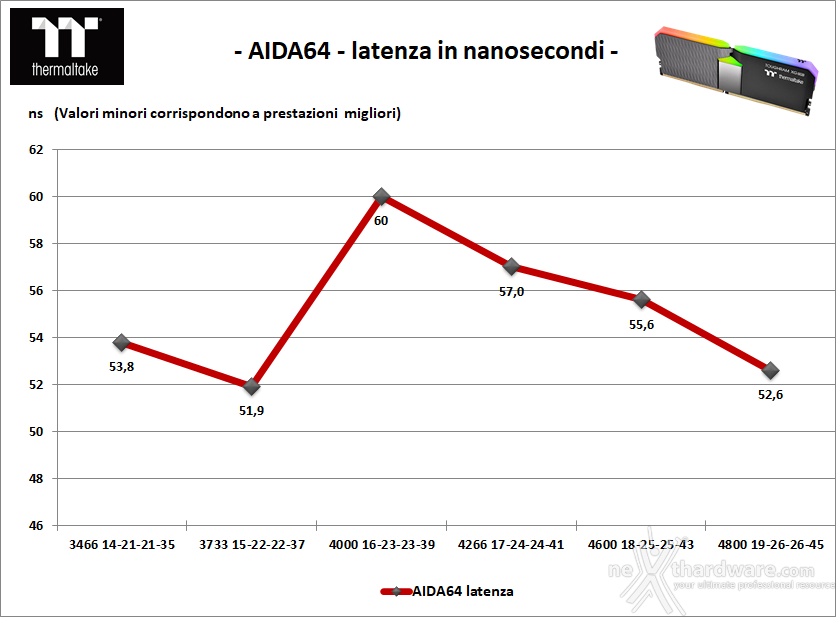

La "spezzata" rappresentante la latenza restituita dalle varie frequenze evidenzia un andamento tutt'altro che regolare, ma ciò era facilmente preventivabile visto che una volta superata la soglia dei 3733MHz abbiamo variato sia il rapporto tra la frequenza del memory controller e delle memorie che il Command Rate.

Nonostante le prestazioni migliori vengano raggiunte alla frequenza di 3733MHz con una latenza di 51,9 ns, il valore ottenuto alla massima frequenza di 4800MHz risulta comunque abbastanza vicino a tale valore, il che non era del tutto scontato vista la notevole frequenza in gioco.

A seguire potete osservare gli screen relativi a questa batteria di test con frequenze e timings elencati in precedenza.


Thermaltake TOUGHRAM XG RGB 4600MHz C19 7. Performance - Analisi dei Timings 3  Thermaltake TOUGHRAM XG RGB 4600MHz C19 7. Performance - Analisi dei Timings 4

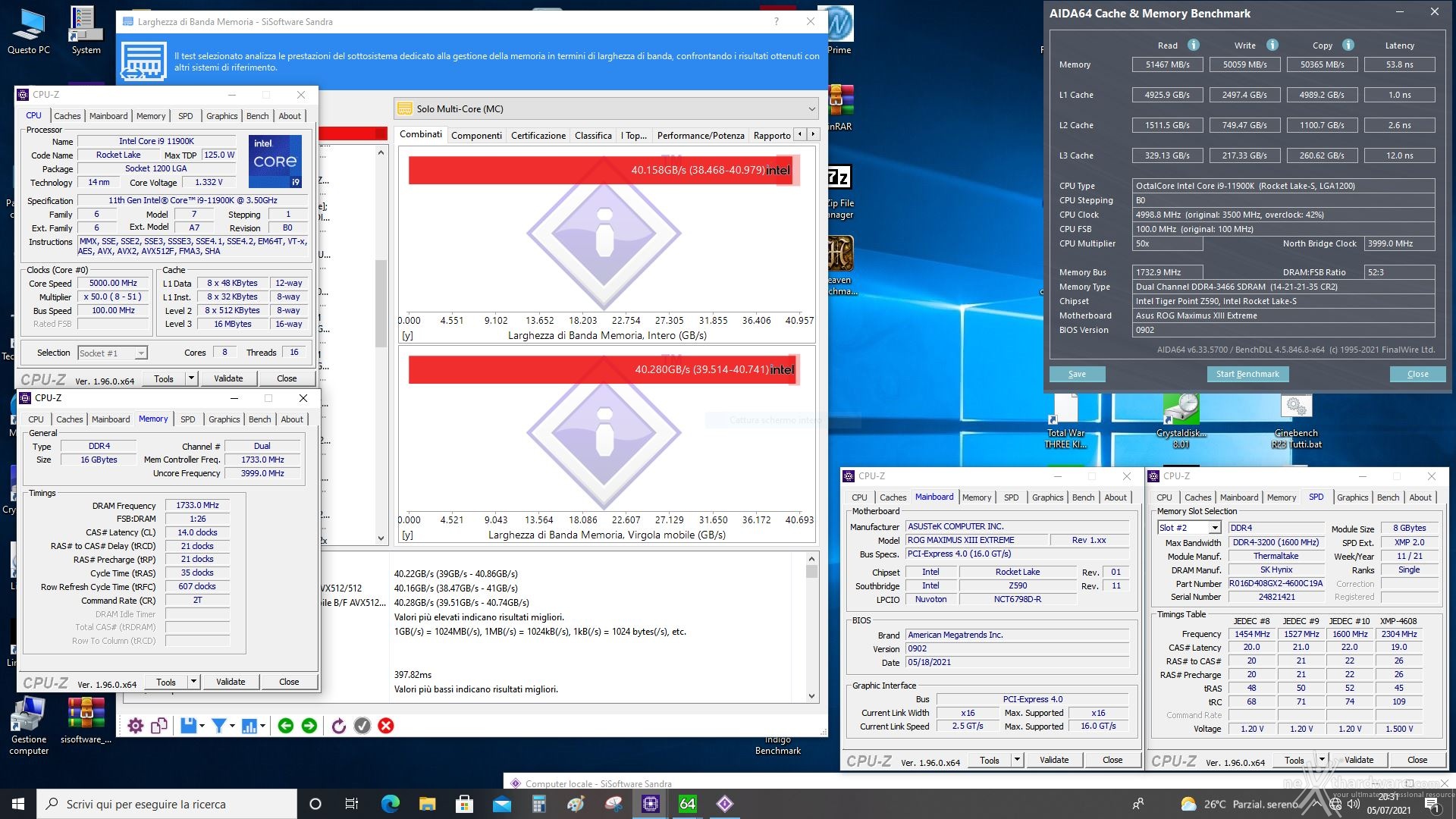

3466MHz 14-21-21-35 2T

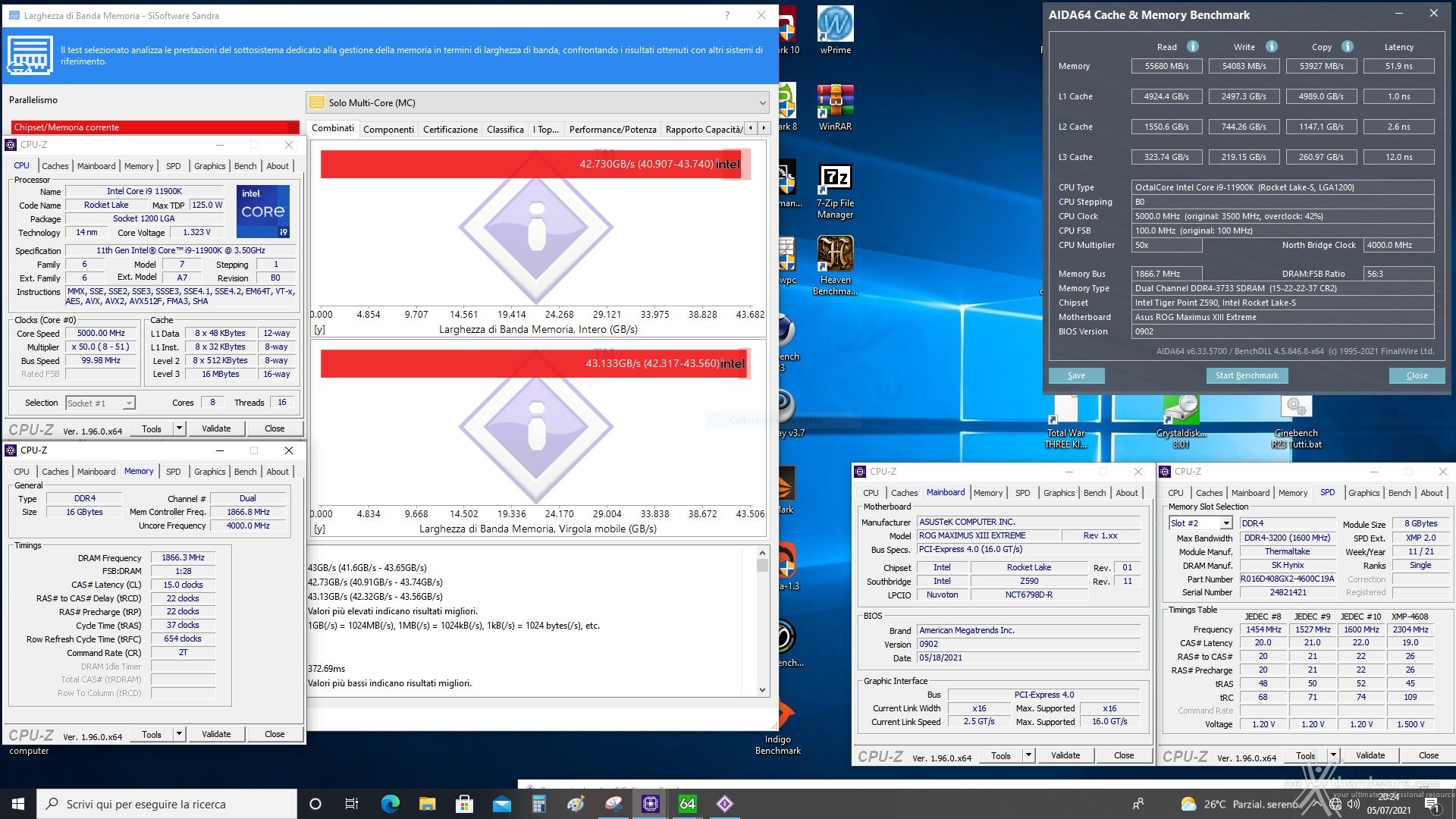

 3733MHz 15-22-22-37 2T

Thermaltake TOUGHRAM XG RGB 4600MHz C19 7. Performance - Analisi dei Timings 5  Thermaltake TOUGHRAM XG RGB 4600MHz C19 7. Performance - Analisi dei Timings 6

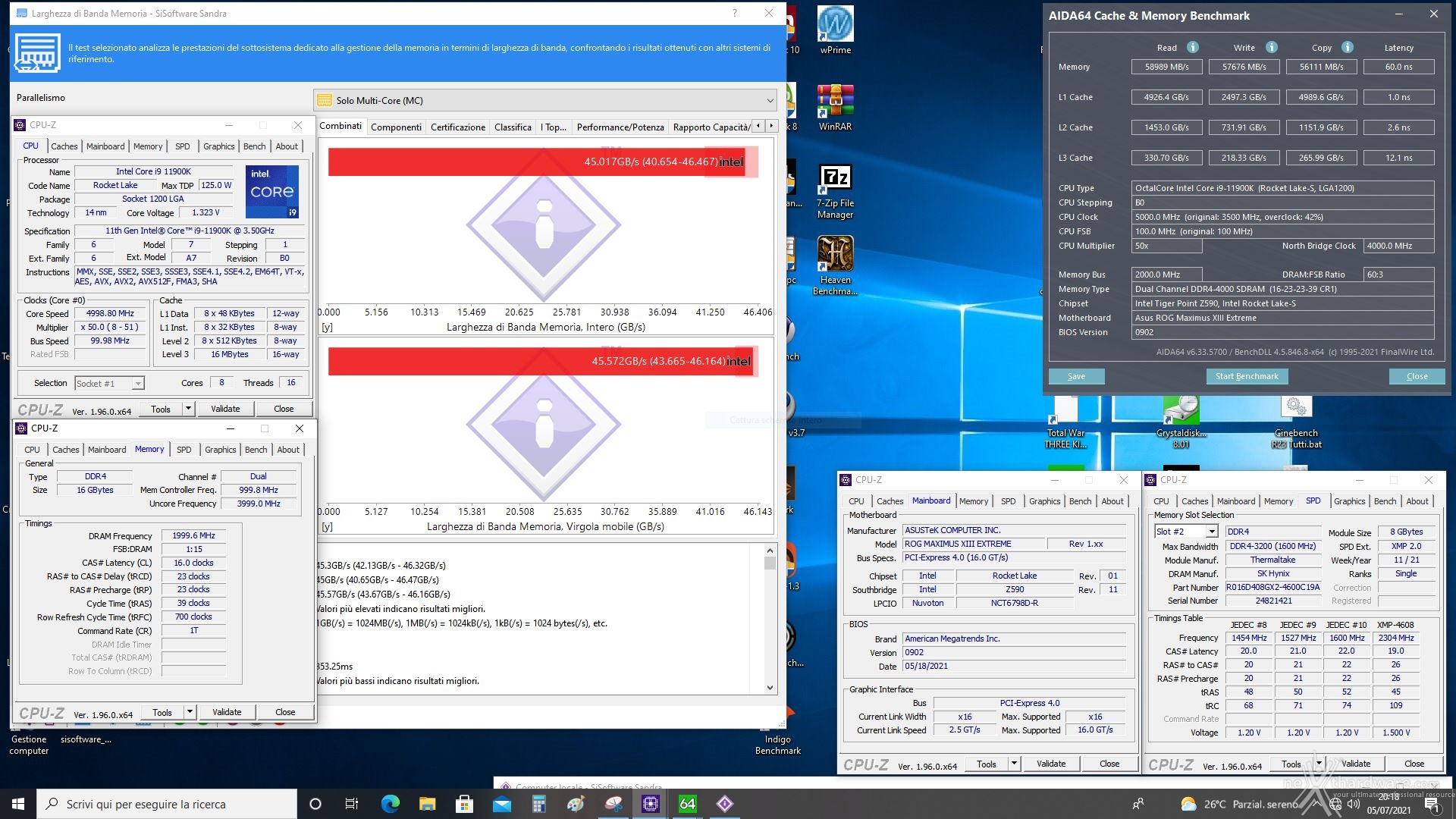

4000MHz 16-23-23-39 1T

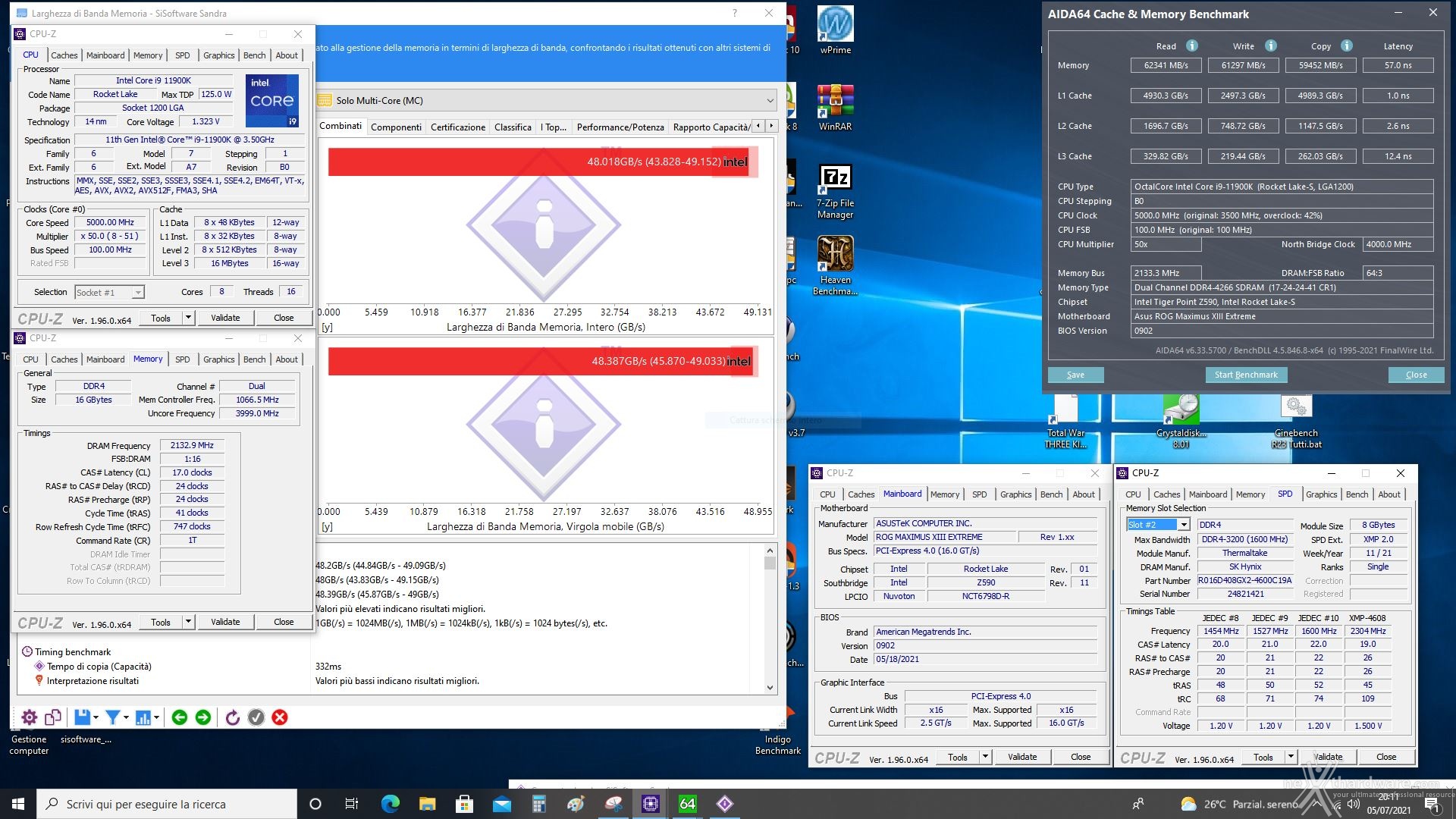

 4266MHz 17-24-24-41 1T

Thermaltake TOUGHRAM XG RGB 4600MHz C19 7. Performance - Analisi dei Timings 7  Thermaltake TOUGHRAM XG RGB 4600MHz C19 7. Performance - Analisi dei Timings 8

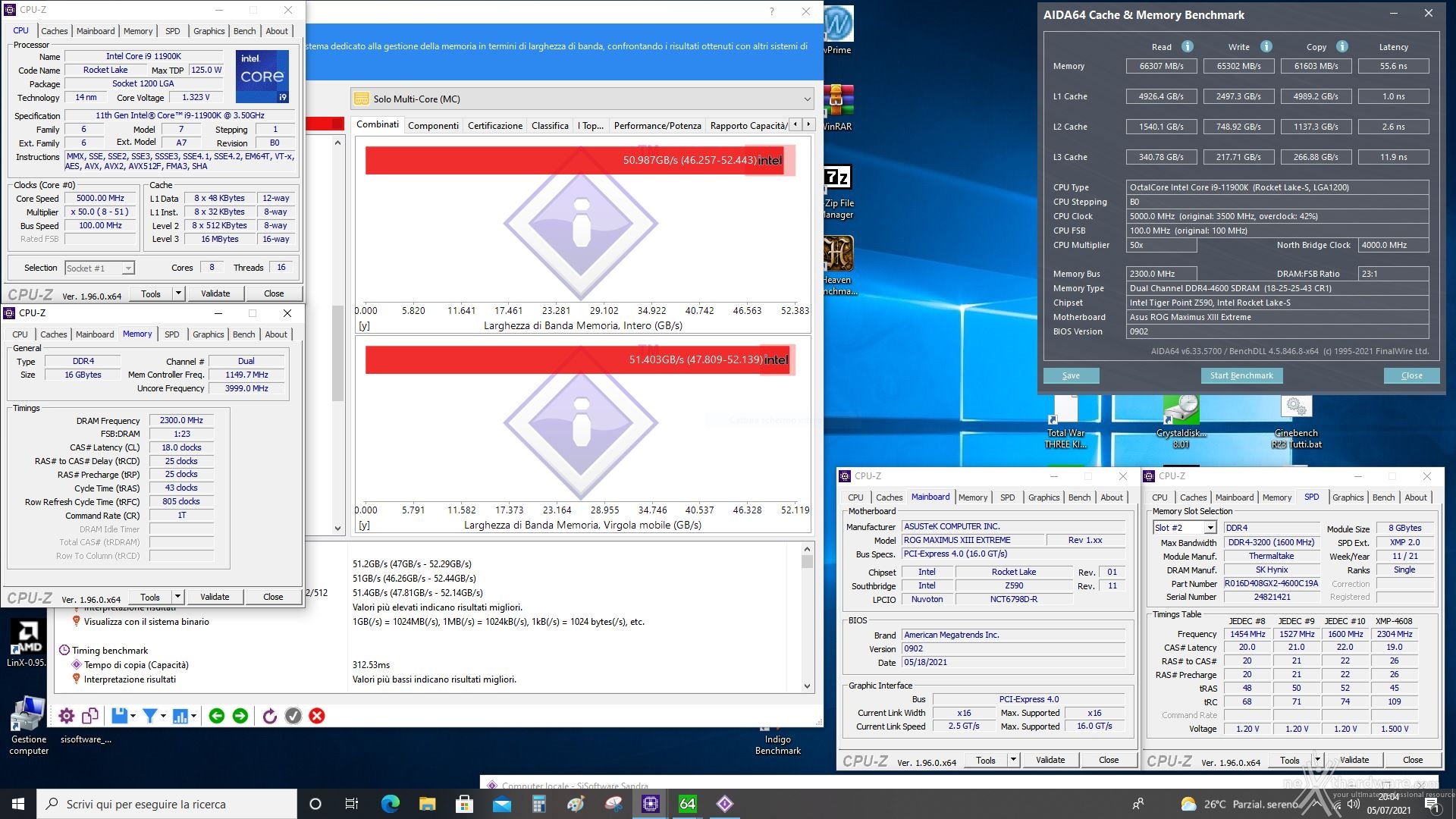

4600MHz 18-25-25-43 1T

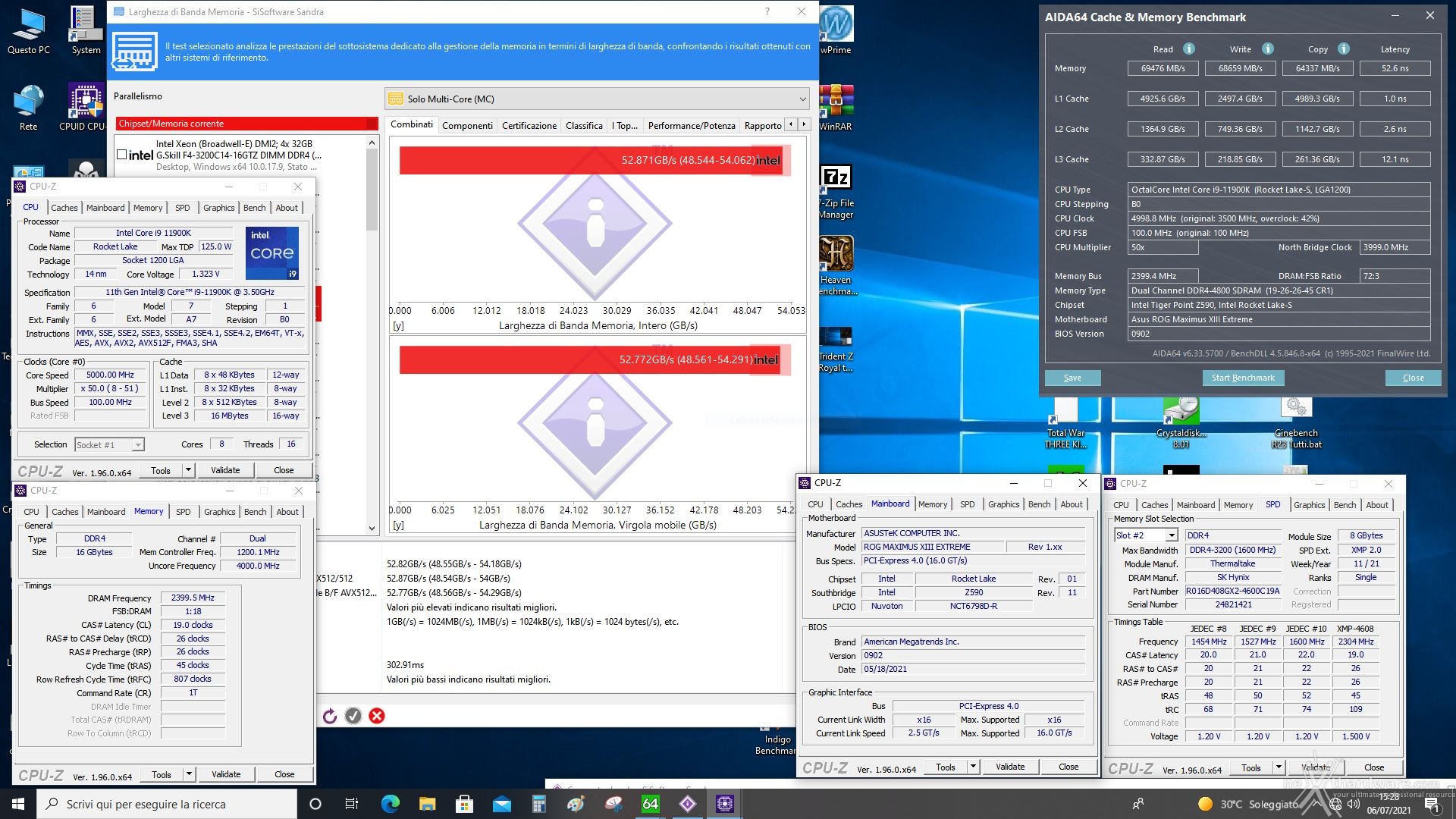

4800MHz 19-26-26-45 1T

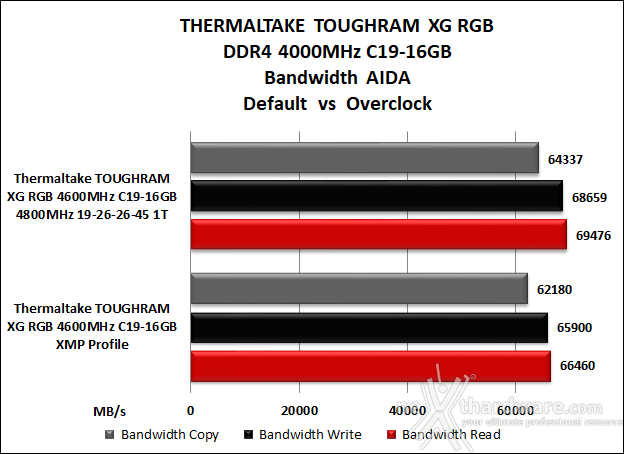

Affinché si abbia un quadro più completo sulle prestazioni in termini di bandwidth delle memorie in esame, abbiamo riportato sul seguente grafico la banda disponibile con le impostazioni certificate dal produttore (profilo XMP), comparandola con quella restituita applicando le impostazioni migliori utilizzate nel precedente test.


Thermaltake TOUGHRAM XG RGB 4600MHz C19 7. Performance - Analisi dei Timings 9


L'utilizzo di una frequenza più elevata ha permesso di ottenere un considerevole aumento della larghezza di banda.

Volendo quantificare tale aumento, secondo AIDA64 siamo intorno ai 3016 MB/s per la lettura, 2759 MB/s per la scrittura e 2157 MB/s per la copia.
