3. Analisi esterna



Frontale

Thermaltake Level 10 GTS 3. Analisi esterna 1



Il frontale del Thermaltake Level 10 GTS è realizzato in solida plastica per consentire, tramite stampo, di riprodurre la caratteristica linea della famiglia di appartenenza senza incidere in modo significativo sul costo finale.



Thermaltake Level 10 GTS 3. Analisi esterna 2
 Thermaltake Level 10 GTS 3. Analisi esterna 3
 Thermaltake Level 10 GTS 3. Analisi esterna 4



A dare quel tocco di classe alla parte anteriore del prodotto troviamo il logo dell'azienda riportato nel colore bianco.

Poco più in basso sono presenti quattro alloggiamenti per unità da 5.25", un quinta da 3.5" e, a lato, l'I/O Panel che è formato da due porte USB 3.0 per il trasferimento dei dati in modalità SuperSpeed, i jack per le cuffie ed il microfono, e due USB 2.0.

Nella parte inferiore, invece, è presente una ventola da 200mm dotata di LED blu, provvista di filtro antipolvere, deputata al raffreddamento delle unità di archiviazione installate negli speciali bay hot-swap posti dietro di essa.



Posteriore

Thermaltake Level 10 GTS 3. Analisi esterna 5
Thermaltake Level 10 GTS 3. Analisi esterna 6
 Thermaltake Level 10 GTS 3. Analisi esterna 7
 Thermaltake Level 10 GTS 3. Analisi esterna 8



Sul retro del case, in alto, troviamo tre fori passatubo provvisti di guarnizione in gomma, che consentono l'installazione di un eventuale radiatore esterno; immediatamente al di sotto è presente una ventola da 120mm destinata ad espellere l'aria calda dal case.

Continuando a scendere incontriamo i sette bracket PCI a fianco dei quali ne è presente un altro, posto verticalmente, da usare per quei profili che ospitano porte USB, eSATA, molex o altre interfacce di connessione.

La zona più bassa è predisposta per ospitare l'alimentatore che verrà installato con la ventola rivolta verso il basso, in modo pescare aria fresca dall'esterno.



Parte superiore

Thermaltake Level 10 GTS 3. Analisi esterna 9
Thermaltake Level 10 GTS 3. Analisi esterna 10
 Dettaglio della predisposizione per le ventole presente sul top.



La parte superiore del cabinet è realizzata in acciaio SECC ed è caratterizzata da una mesh metallica che la percorre quasi interamente, al di sotto della quale possiamo installare, a piacimento, due ventole da 120mm o un'unica ventola da 200mm.


Parte Inferiore

Thermaltake Level 10 GTS 3. Analisi esterna 11
Thermaltake Level 10 GTS 3. Analisi esterna 12
 Thermaltake Level 10 GTS 3. Analisi esterna 13
 Thermaltake Level 10 GTS 3. Analisi esterna 14

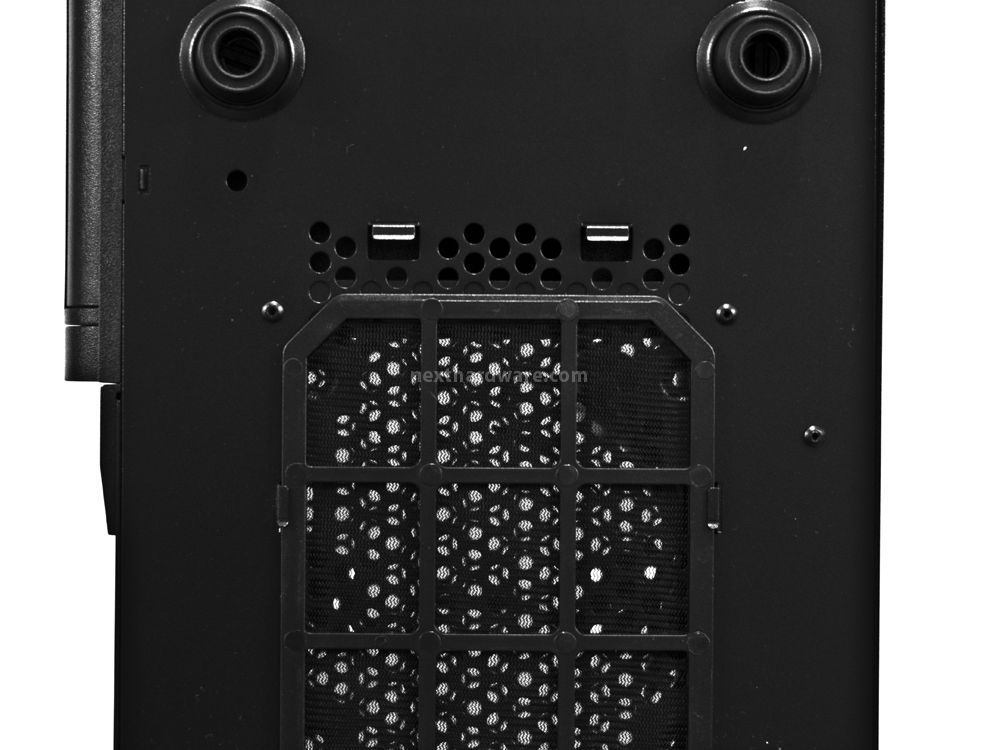

La parte inferiore è caratterizzata da un ampio scasso, provvisto di filtro antipolvere, per consentire, come già accennato, il pescaggio di aria fresca da parte della ventola dell'alimentatore.

Questa specifica area, inoltre, consente l'installazione di un'ulteriore ventola da 120mm per migliorare i flussi d'aria in entrata nel cabinet.

I piedini sono realizzati in solida gomma e consentono di ridurre efficacemente le vibrazioni prodotte dall'intero sistema.
