4.Montaggio
Vediamo quindi, nello specifico, le operazioni necessarie per il montaggio di Thermaltake FRIO.
Montaggio Ventola
Per prima cosa andremo ad esaminare i passaggi per il montaggio della ventola aggiuntiva. Dato che è in dotazione, perchè non disporre del massimo potenziale di raffreddamento?
| | |

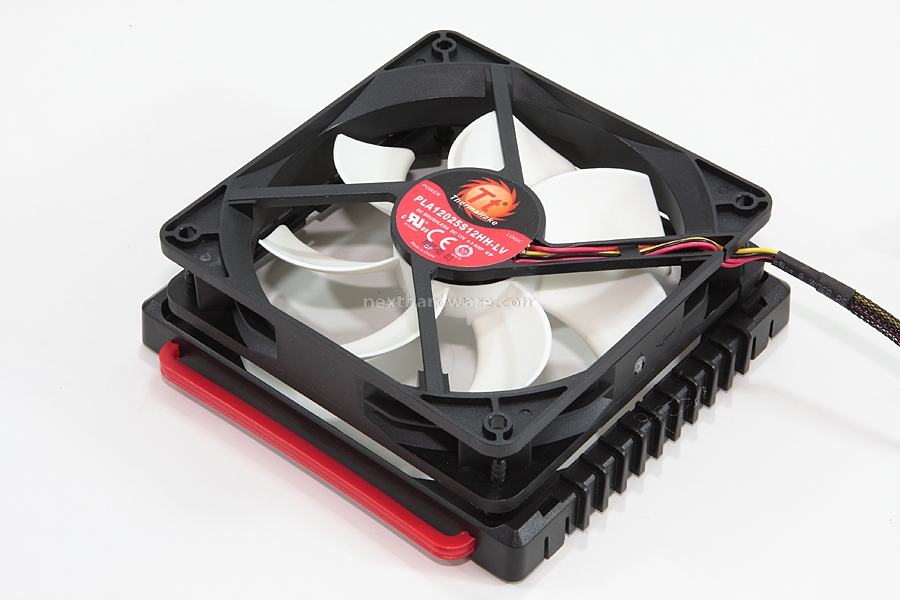

Dopo aver rimosso il supporto della ventola, ed applicato i supporti in gomma, appoggiamo la ventola in modo che i “gommini” corrispondano ai fori della stessa.
| | |
E' sufficiente, a questo punto, tirare verso l'esterno i supporti in gomma in modo che la parte conica fuoriesca bloccando così la ventola in sede. Semplice e veloce, non sono state adottate viti per cui non è necessario l'utilizzo di alcun tipo di attrezzo.
Montaggio Dissipatore
Il primo step del montaggio del cooler, corrisponde al fissaggio delle staffe preposte tra quelle in dotazione.
| | |

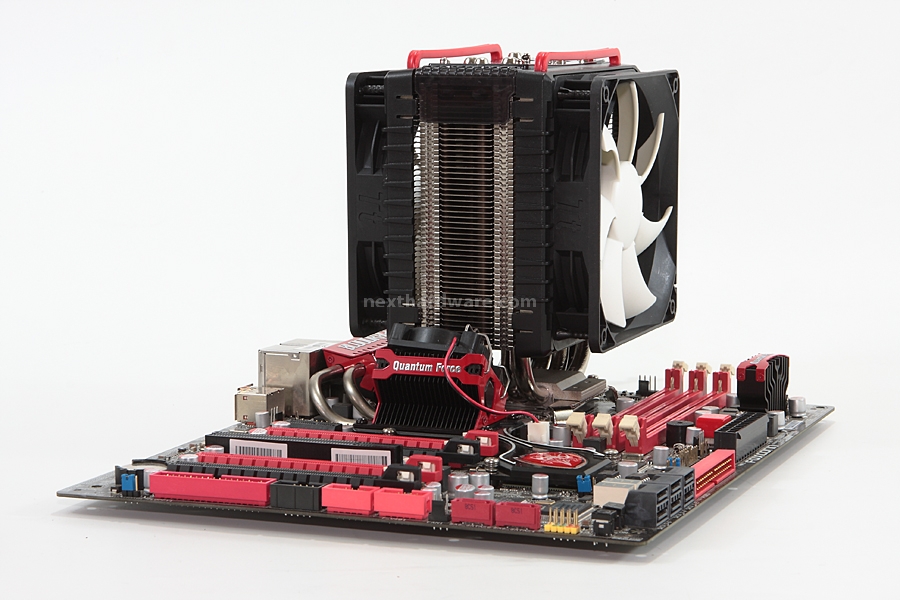

Una volta fissate le staffe, è necessario disporre sui quattro perni filettati, le guarnizioni in dotazione. A questo punto, abbiamo scelto di ribaltare il dissipatore e di provvedere al fissaggio definitivo appoggiando la scheda madre su di esso.
| | |
Ora basta fissare il backplate con i dadini in dotazione: è opportuno l'uso di un cacciavite a lama piatta, non fornito a corredo.
| | |
| | Lavoro Terminato |
