10. Sistema di raffreddamento a liquido.
Â
Andremo ora ad analizzare l'unità di raffreddamento a liquido integrata nel Chaser MK-I.
Â
Thermaltake PWB100

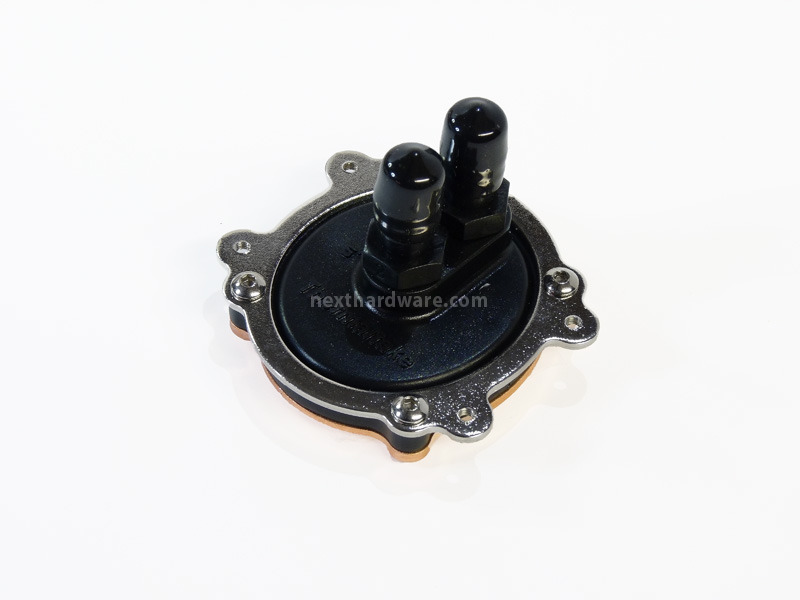

Il waterblock fornito in dotazione è completamente in rame con il top in delrin e raccordi in plastica color nero da 10mm.

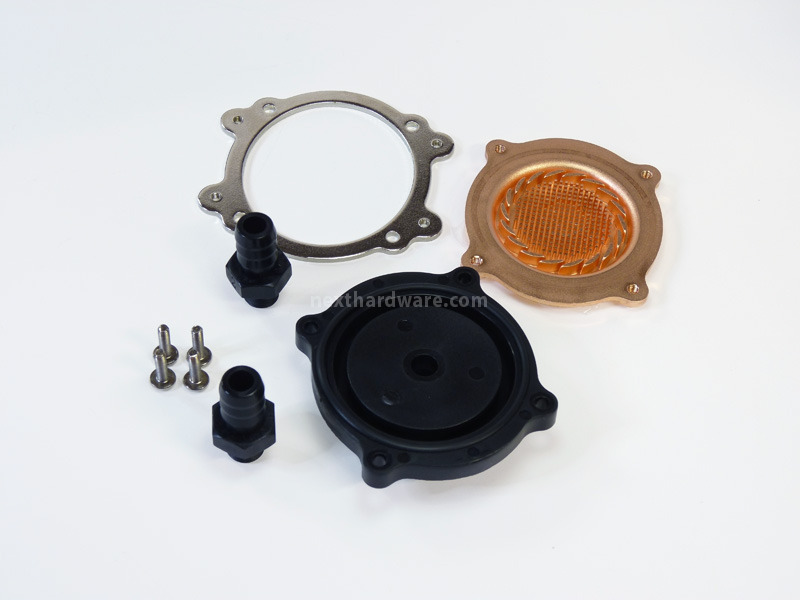

Le struttura smontata mette in evidenza la base del waterblock in rame, che presenta un discreto numero di pin nella parte centrale coadiuvati da una serie di alette perimetrali per creare la giusta turbolenza del liquido che la investe.
Â
 Â |  Â |
Â
Thermaltake BigWater 850GT

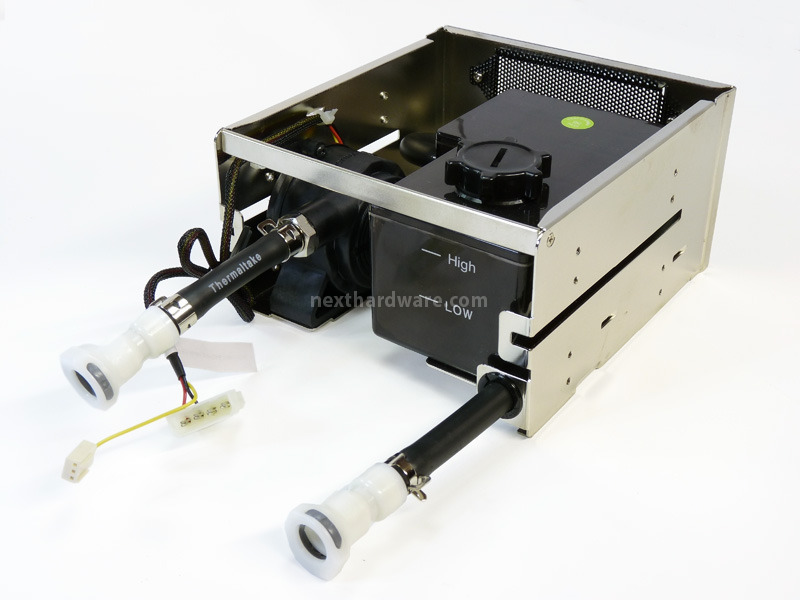

Il gruppo pompa/vaschetta è preassemblato e al suo interno troviamo:
- Vaschetta di riempimento;
- pompa per la circolazione del liquido;
- girante;
- serie di tubi con connettori a sgancio rapido.
Â
 Â |
Â

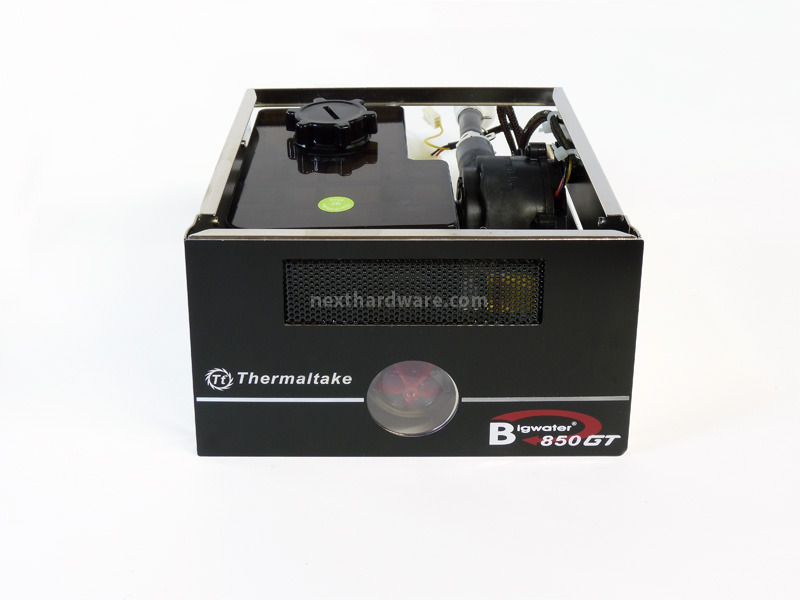

Il Thermaltake BigWater 850GT occupa lo spazio di due periferiche esterne da 5,25".
L'alimentazione della pompa da 500L/h è assicurata da un connettore tipo molex 4 pin ed è presente anche un'ulteriore presa tachimetrica a 3 pin da collegare alla mainboard.
In questo modo avremo sempre una precisa rilevazione dei giri di rotazione della pompa onde evitare spiacevoli sorprese!
Il Gruppo di raffreddamento è dotato di un'ulteriore sistema di sicurezza visivo, ovvero di una girante meccanica Thermaltake Flow TX per monitorare la corretta circolazione del liquido all'interno della tubazione.
Â

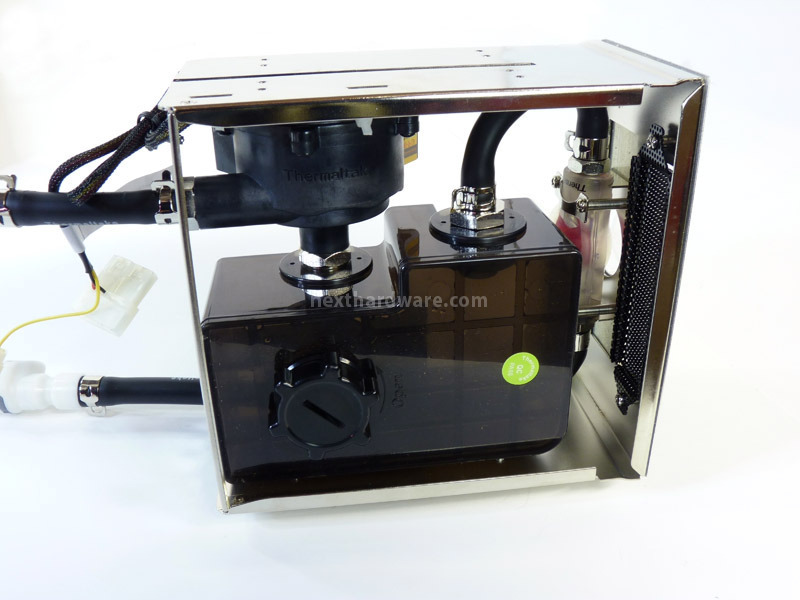

 Â | L'interno del Big Water 850: Possiamo notare la piccola pompa P500 da 500 L/h, la vaschetta per il liquido e la girante meccanica Flow TX. |
Â

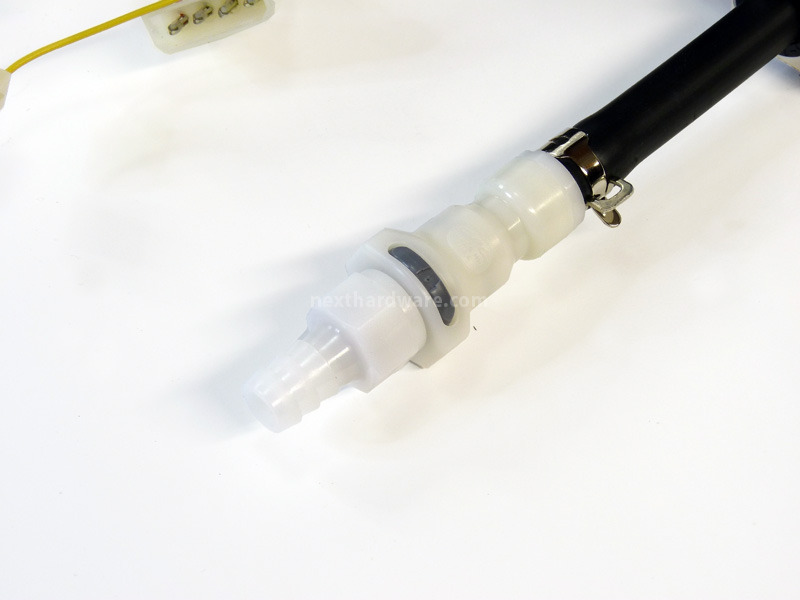

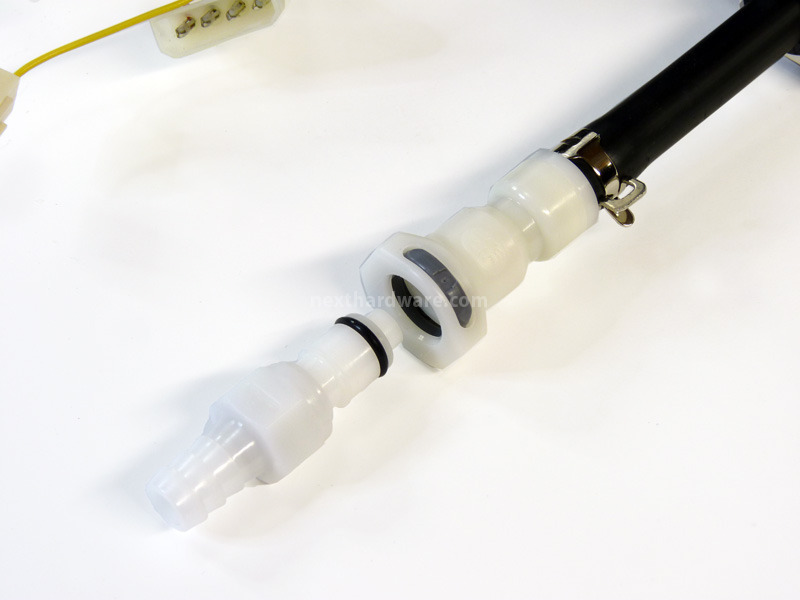

Il collegamento dell'impianto di raffreddamento è reso possibile da una coppia di connettori a sgancio rapido.
La particolarità di questi raccordi è di assicurare una perfetta tenuta stagna di tutto il circuito quando sono scollegati.
In questo modo la manutenzione è semplificata e la fuoriuscita del liquido dai tubi è praticamente nulla.
Con il Thermaltake Chaser MK-I non dovrete più svuotare l'impianto ad ogni minimo controllo, un vantaggio non indifferente.
Â
Â

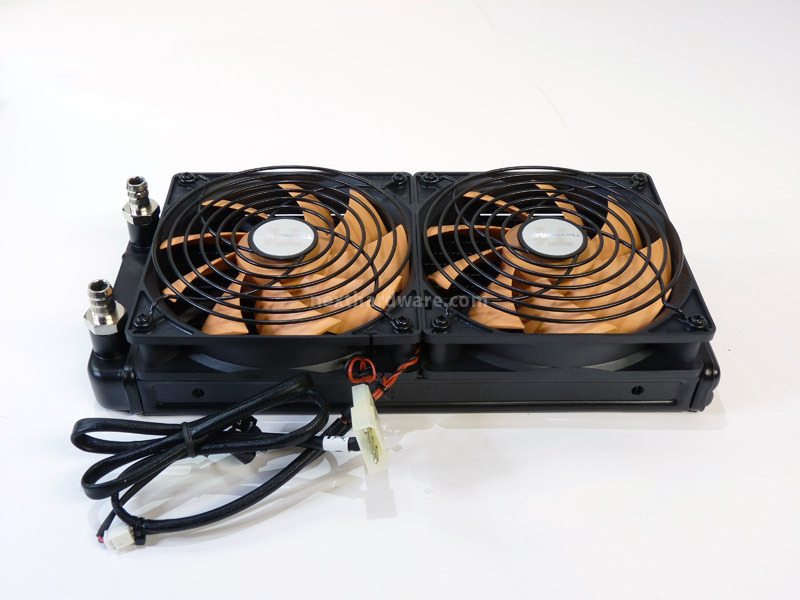

RadiatoreÂ

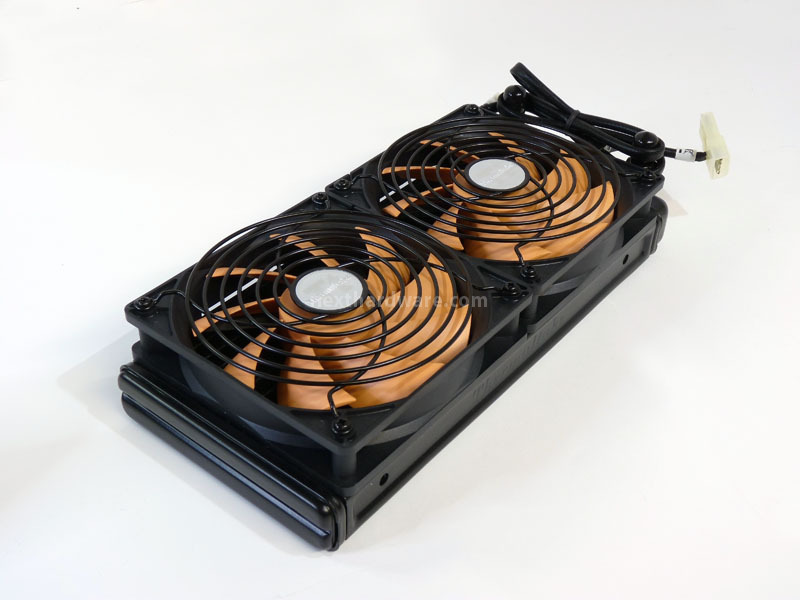

Il radiatore fornito di serie è costruito interamente in rame; il raffreddamento dell'unità è affidato ad una coppia di ventole regolabili da 120mm.
Â
 Â |
Â
Tutta la struttura del radiatore è preassemblata; le ventole sono delle Thermaltake Smart Case Fan da 120mm regolabili tramite potenziometro.
La velocità di rotazione varia da 800 a 1800 giri al minuto.
Le ventole sono collegate in serie con un unico connettore di alimentazione Molex a 4 pin.
Â
|  | Il radiatore in dettaglio; è possibile scorgere il sistema di connessione delle ventole ed il potenziometro di regolazione. |
Â
Il radiatore monta una serie di raccordi per tubi da 9mm e le pale ventole sono protette da griglie metalliche.
Â
Â
Â
 Â | Ventola radiatore da 120 mm:
|
Â
Raffreddamento Interno
