5. Interno
![]() | ![]() |
Una volta estratti i pannelli laterali, possiamo osservare l'interno del Thermaltake Armor Revo Gene caratterizzato da una finitura nera e ampi spazi di manovra.
I quattro fori ellissoidali, posti sulle estremità del vassoio interno, agevolano in maniera significativa il routing dei cavi preservandoli da tagli e sfilacciature grazie alla presenza di guarnizioni in gomma.
In linea con gli attuali standard, non poteva mancare un ampio scasso in corrispondenza del socket della CPU per un'agevole installazione e manutenzione di dissipatori o waterblock dotati di backplate, senza essere costretti ogni volta a smontare la scheda madre.
Lo spazio nativo tra la parte posteriore del vassoio ed il pannello non è molto ampio, ma è compensato dalla bombatura di quest'ultimo, permettendoci di alloggiare i cavi in modo piuttosto ordinato.
![]() | ![]() |
La foto di sinistra mostra i sette slot per le schede di espansione dotate di viti con testa zigrinata, che permettono il montaggio tool less delle periferiche.
A destra possiamo vedere la ventola di serie da 120mm posizionata sul retro del case e montata in modo da espellere l'aria calda dal case.
In alto possiamo osservare il robusto supporto di rinforzo che copre gli slot per le schede di espansione.
Supporti periferiche
![]() | Il comodo sistema di blocco tool less per le periferiche da 5.25". |
Il sistema di blocco per le periferiche da 5.25", nonostante in apparenza sembri poco stabile, assicura in realtà un blocco sicuro della periferiche ivi inserite.
![]() | Un primo piano del sistema di alloggiamento dei drive da 2.5" e 3.5". |
Il cestello per le unità di storage non è rimovibile e prevede la presenza di quattro slitte in cui è possibile installare tramite viti i drive da 2.5" ed in modalità tool less quelli da 3.5".

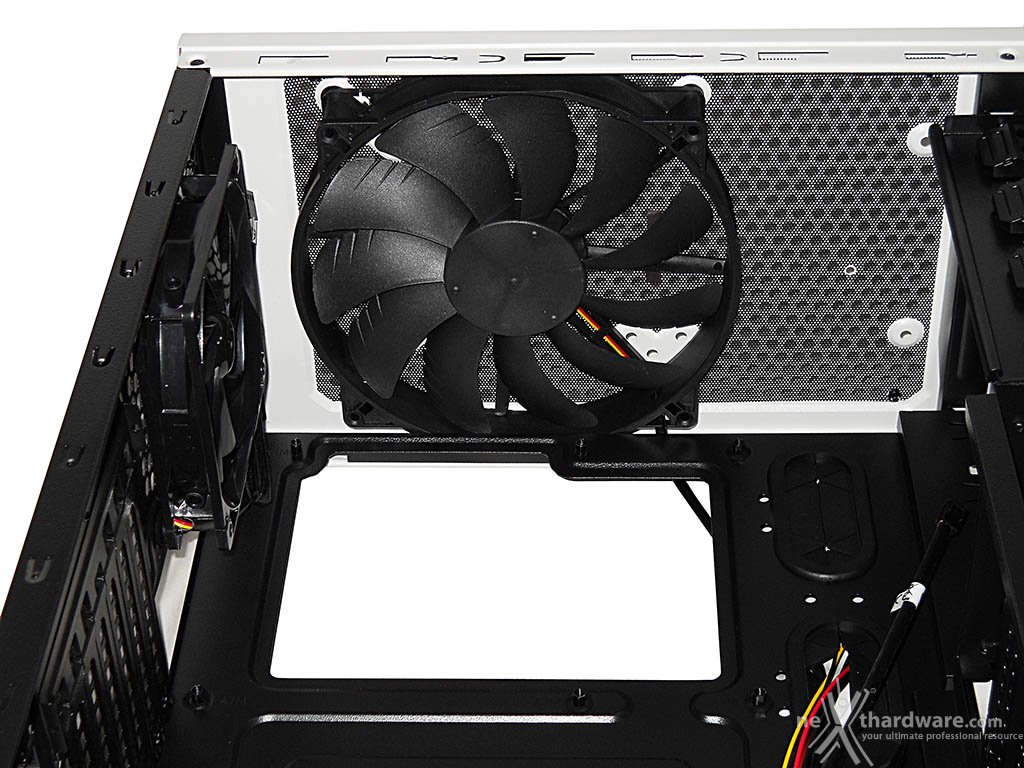

![]() | La ventola da 200mm in dotazione. |
Sul top del case è posizionata una poderosa ventola di serie da 200mm in estrazione che, qualora si volesse installare un radiatore biventola, è possibile eliminare in favore di una coppia di dispositivi da 120mm.
Supporto alimentatore
![]() | Una vista del vano dedicato all'alloggiamento dell'unità di alimentazione. |
Il vano dell'alimentatore, purtroppo sprovvisto di gommini antivibrazioni, è dotato di un ampia griglia, divisa in due parti, provvista di un unico filtro antipolvere facilmente rimovibile per le normali operazioni di pulizia.
A destra possiamo osservare la predisposizione per una ventola aggiuntiva da 120mm.
