Installazione



Di seguito, le immagini che illustrano le fasi del montaggio su di una scheda video Nvidia GTX 580.


Thermalright Shaman : VGA sempre al fresco 3. Installazione 1
 Thermalright Shaman : VGA sempre al fresco 3. Installazione 2

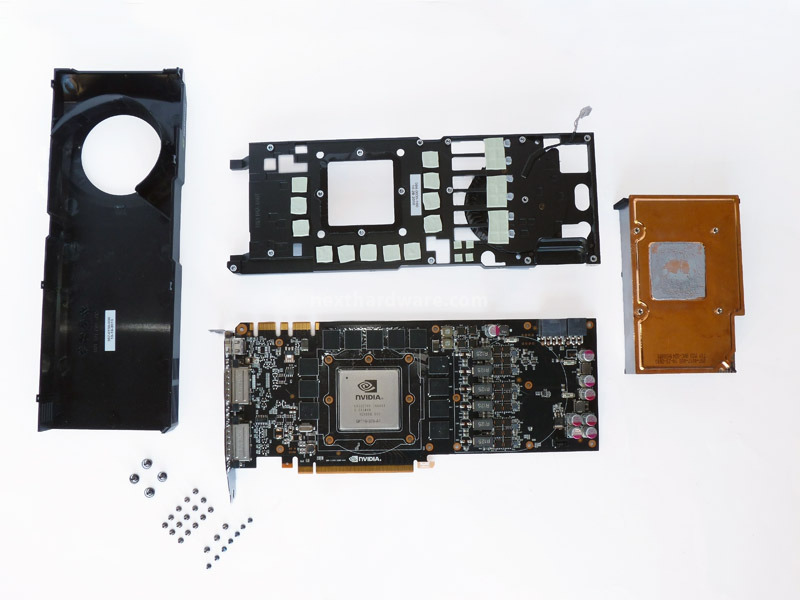

Per prima cosa è necessario rimuovere la cover che copre la VGA, operazione molto semplice, basta togliere le quindici viti che bloccano la piastra nera, assieme alle tre viti che fissano il coperchio di plastica.

Rimossa la prima serie di viti, bisogna successivamente svitare le due viti poste sulla staffa anteriore.

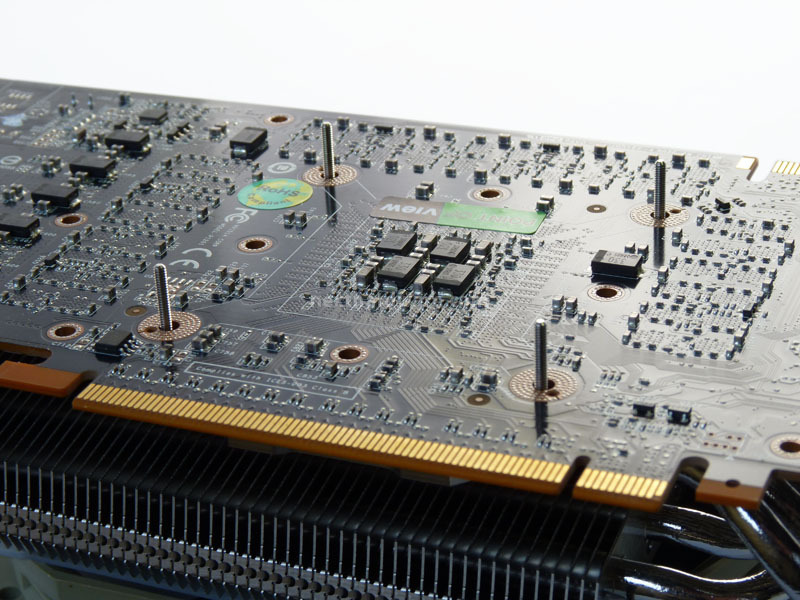

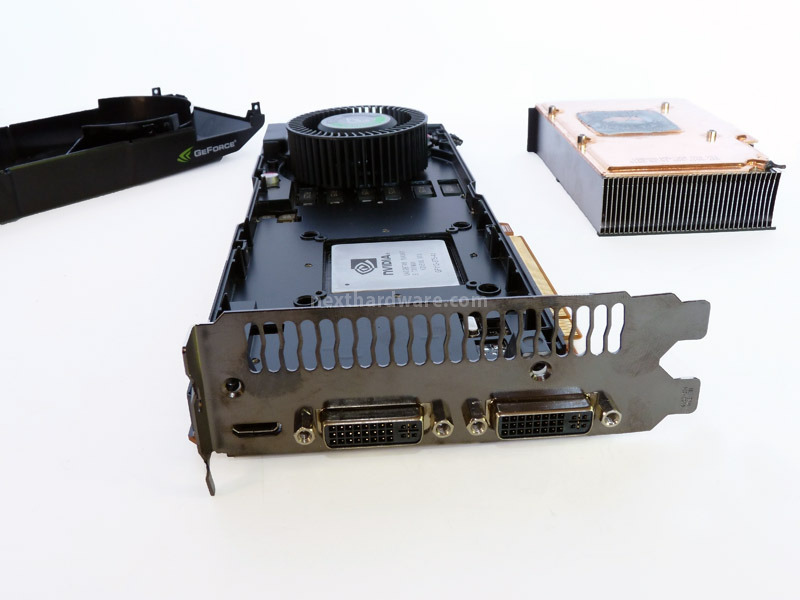

A questo punto, per asportare il dissipatore originale, non rimane che levare le quattro viti del backplate metallico dietro il core della GPU.


Thermalright Shaman : VGA sempre al fresco 3. Installazione 3
 Thermalright Shaman : VGA sempre al fresco 3. Installazione 4

ï»'

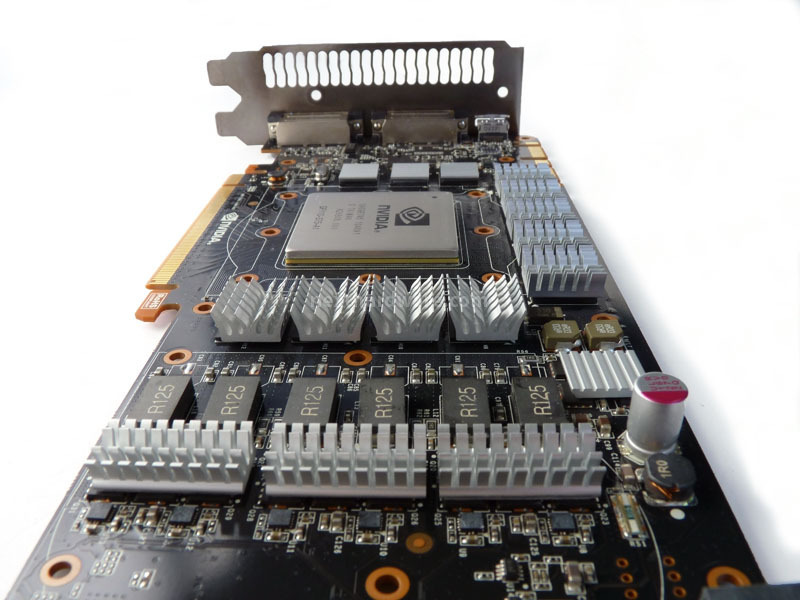

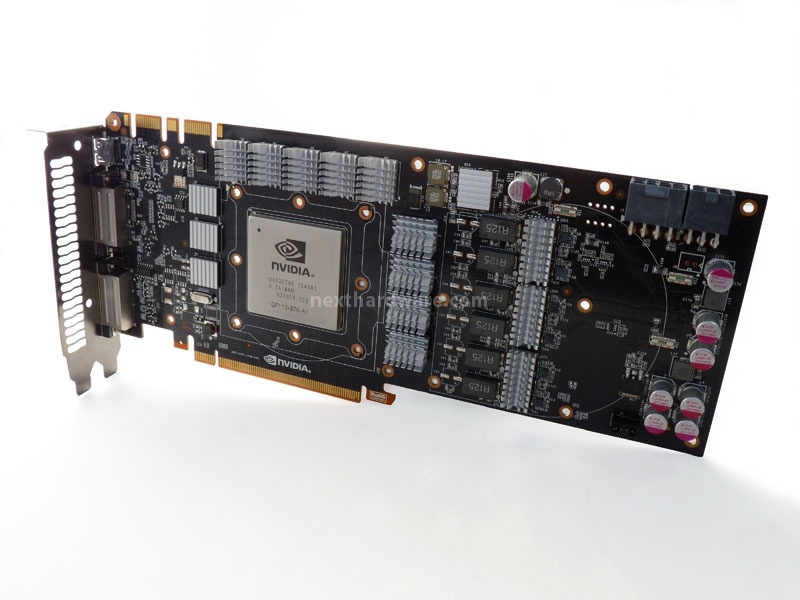

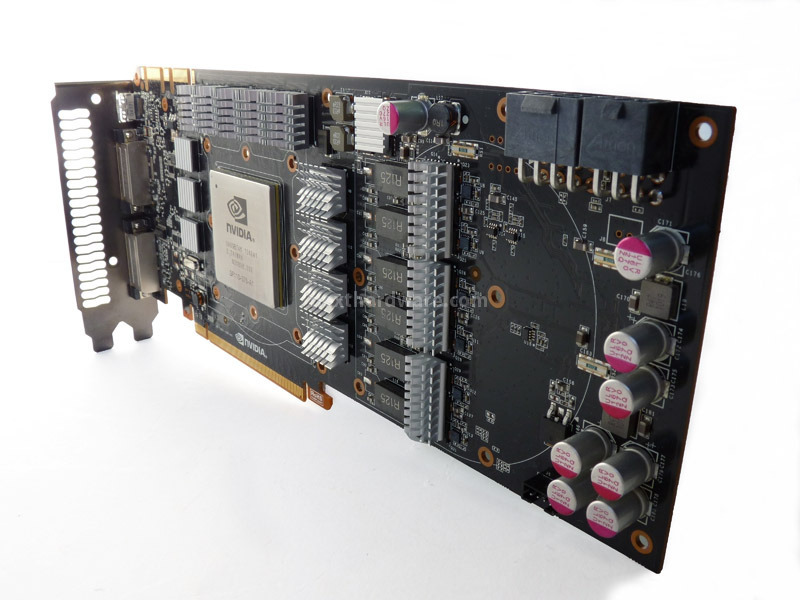

Il passo successivo consiste nel posizionare tutti gli Heat sink sia sulle memorie, che sui regolatori VRM.


Thermalright Shaman : VGA sempre al fresco 3. Installazione 5
 Thermalright Shaman : VGA sempre al fresco 3. Installazione 6

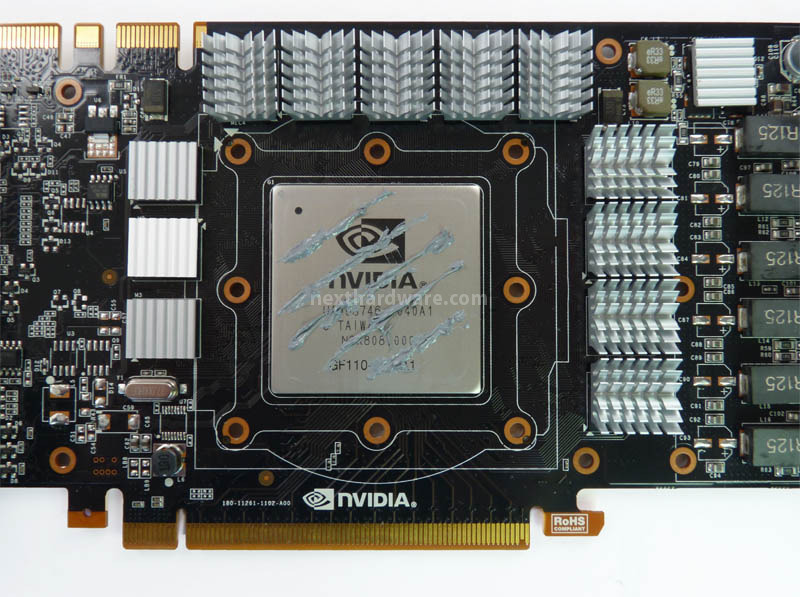

Ultimata la fase di fissaggio, bisogna stendere un velo di pasta termica sull'Heat spreader della GPU prima di posizionare il corpo del dissipatore.

ï»'

Thermalright Shaman : VGA sempre al fresco 3. Installazione 7
 Thermalright Shaman : VGA sempre al fresco 3. Installazione 8
 Thermalright Shaman : VGA sempre al fresco 3. Installazione 9
 Thermalright Shaman : VGA sempre al fresco 3. Installazione 10

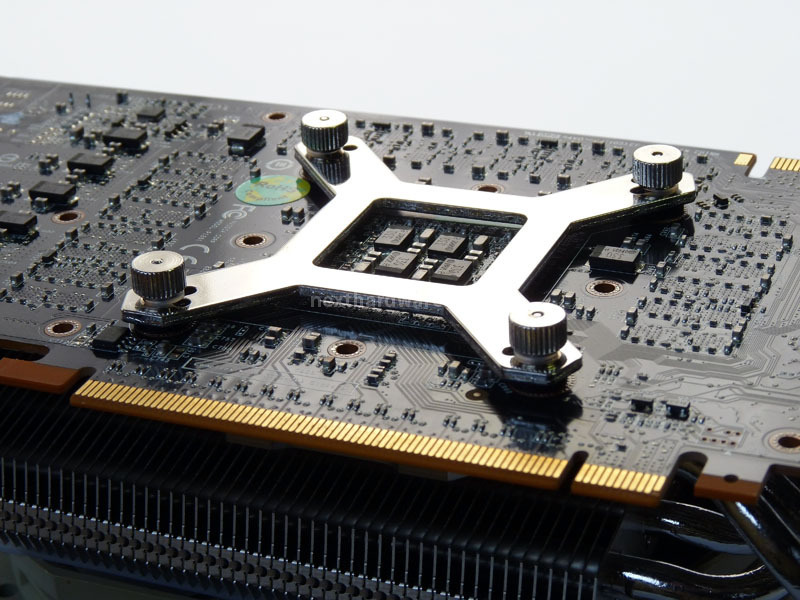

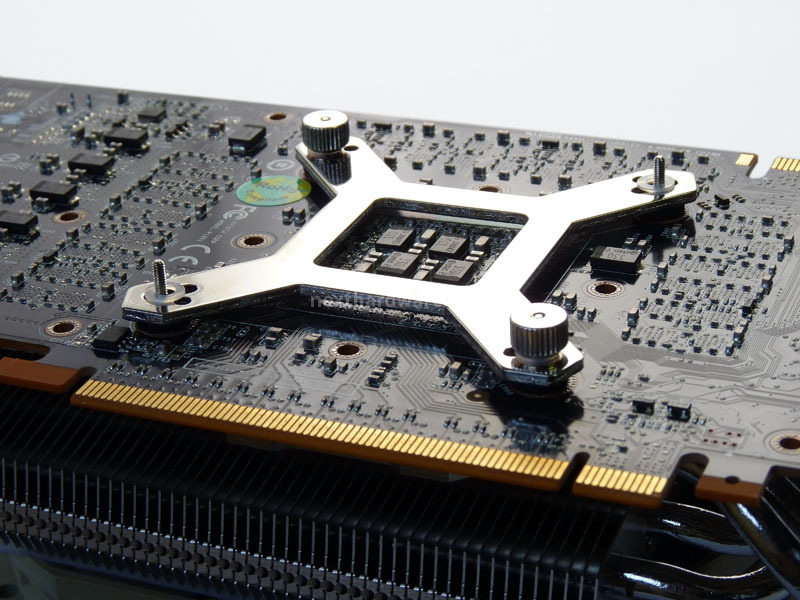

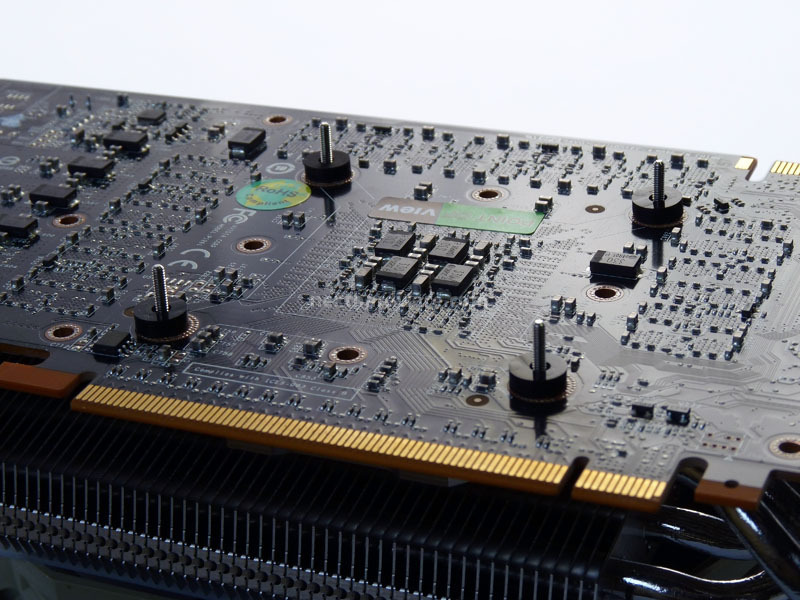

La fase di chiusura della contro staffa prevede l'utilizzo di alcuni distanziatori in gomma.


Thermalright Shaman : VGA sempre al fresco 3. Installazione 11
 Thermalright Shaman : VGA sempre al fresco 3. Installazione 12

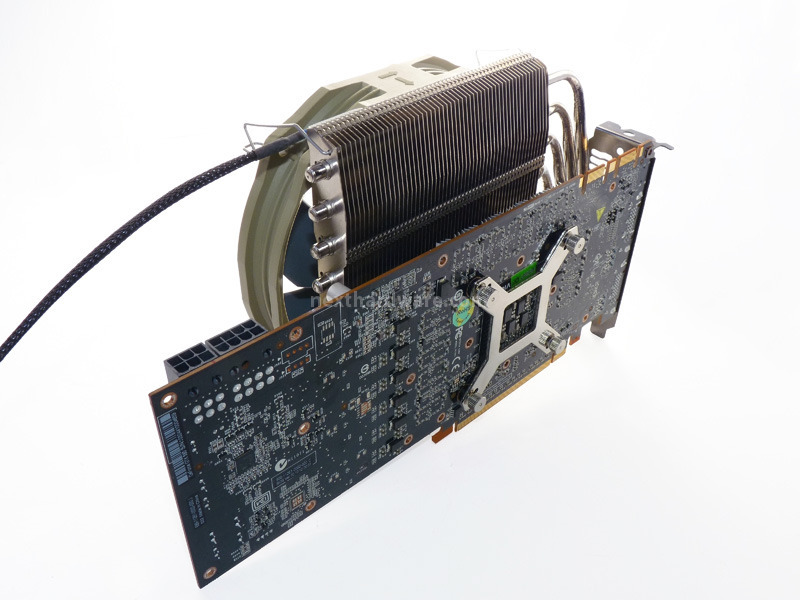

In pochi minuti il Thermalright Shaman è perfettamente fissato alla scheda video.
