Box:
| | |
| | |
| Ben fatta la confezione di questo SSD, sia sotto l'aspetto grafico che sotto l'aspetto della protezione dagli urti. Come potete vedere l'SSD è inserito prima in una busta antistatica e successivamente in un guscio in materiale Antishock. Nella confezione troviamo inoltre un dettagliato manuale e sul lato posteriore sono riassunte le caratteristiche di maggiore importanza che contraddistinguono un SSD rispetto ad un HD magnetico. | |
Close Look:
| | |
| Finitura nera metallizzata e satinata per l'UltraDrive, sul lato posteriore una grande etichetta specifica la capienza, stranamente non c'è alcuna indicazione riguardo le specifiche di alimentazione. | |
| | Lato connessioni: Come potete vedere sono presenti i tradizionali “pettini” Sata dati e di alimentazione. |
Inside Look:
| | Rimosse le 4 viti di chiusura e tagliati i due sigilli di garanzia, abbiamo accesso al cuore del SSD. Il circuito è serrato alla parte inferiore del “guscio” con altre 4 viti. Rimosse anche quest'ultime riusciamo finalmente ad esaminare il PCB. |
| | |
| Molto ordinato il layout del SSD che evidenzia chiaramente, attraverso la disposizione dei 16 chip Nand da 8Gb, i 4 canali a 16bit del controller. | |

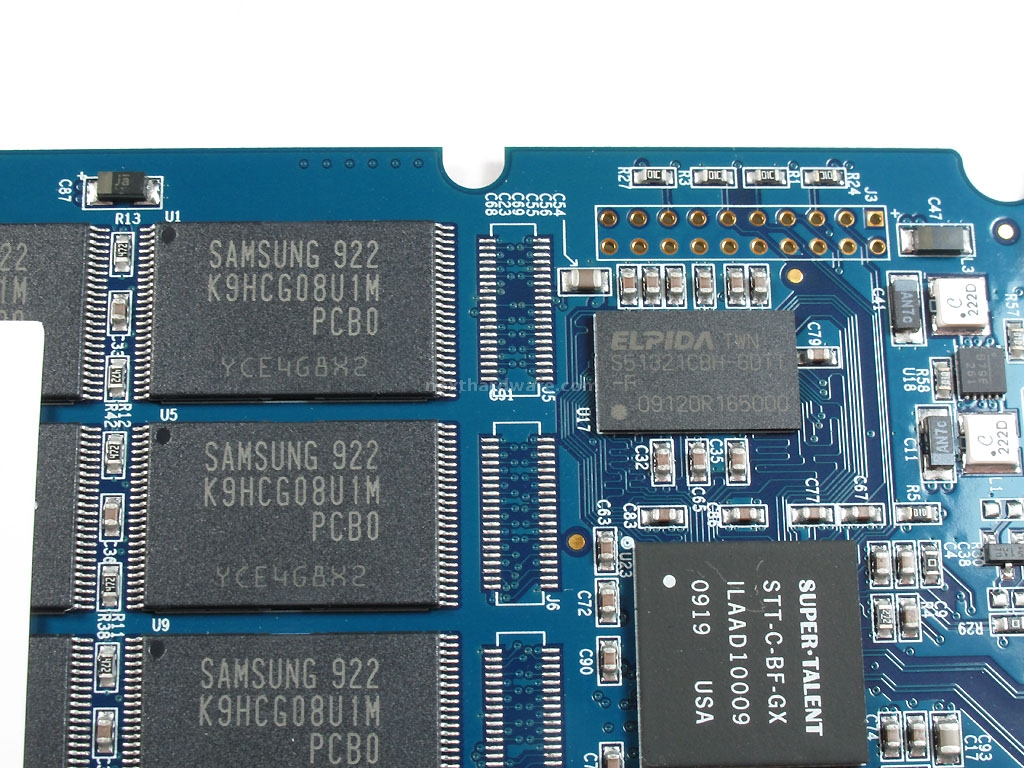

| | Al centro dell'immagine il controller Indilinx Barefoot, SuperTalent ha applicato una personale serigrafia che rinomina il chip utilizzato. |
| | Il controller è associato ad una cache Elpidia SDRAM DDR da 166mhz CL3 della capacità di 64mb. I chip NAND utilizzati sono: Samsung 922 - K9HCG08U1M |
