Inside Look:

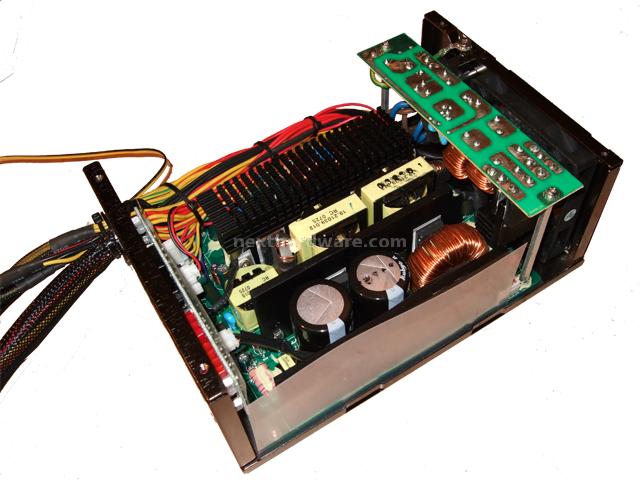

| | Questo alimentatore rappresenta in modo piuttosto chiaro l'attuale tendenza dei produttori in fase di progettazione. - Struttura divisa in diverse Daughter-Board. - Scelta di componenti di buona qualità. |
| | - Doppio rail di trasformazione della corrente. - Nuove e particolari soluzioni di raffreddamento. |
| | - Struttura e PCB di dimensioni imponenti. - Grandi soluzioni di filtraggio delle correnti in entrata. |

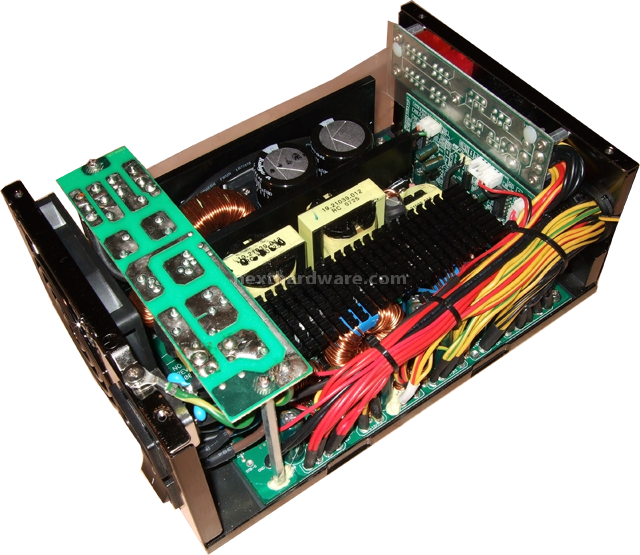

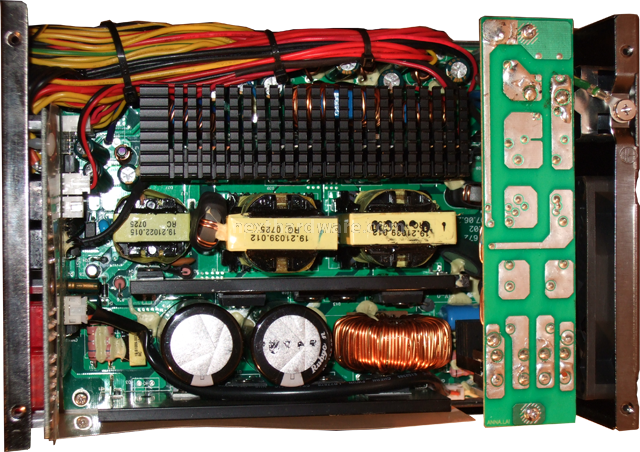

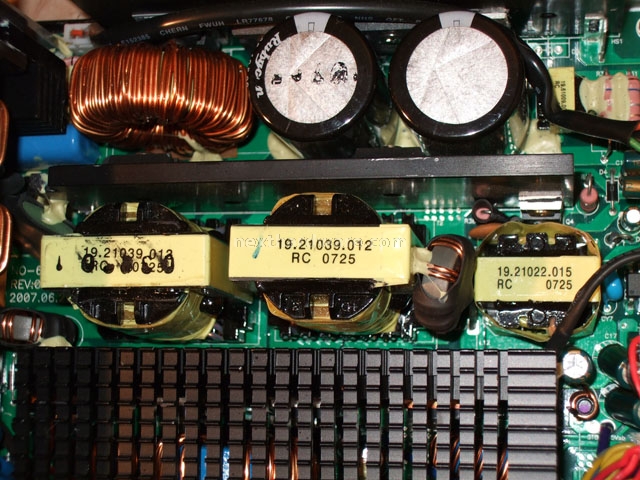

| | Doppio Rail di trasformazione per le due linee su i +12volt. Notare anche i poco convenzionali dissipatori flat-design diversi da quelli che siamo abituati a vedere solitamente. |

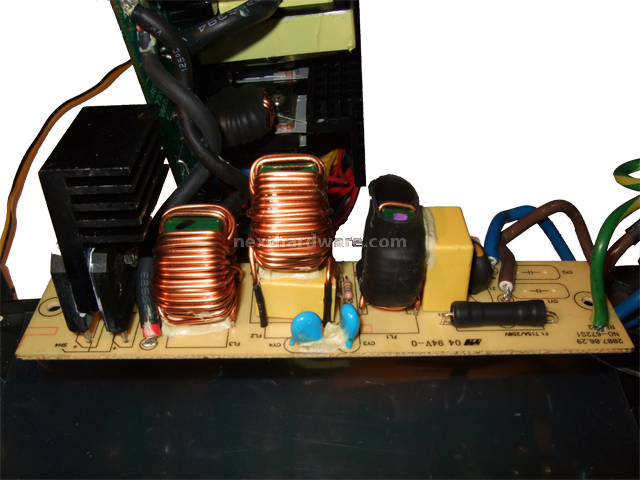

| | Particolare della Daughter-Board che vediamo a testa in giù nelle foto precedenti. Questa e la sezione di filtraggio e conversione AC-DC della corrente in entrata. |

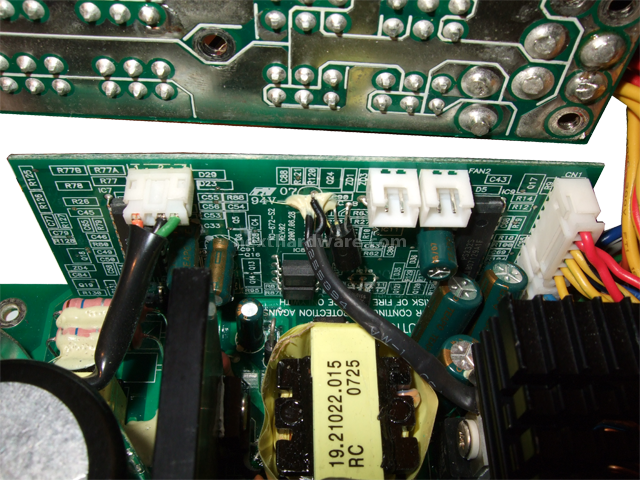

| | Seconda scheda separata che gestisce regolazione voltaggio e termocontrollo delle ventole. |

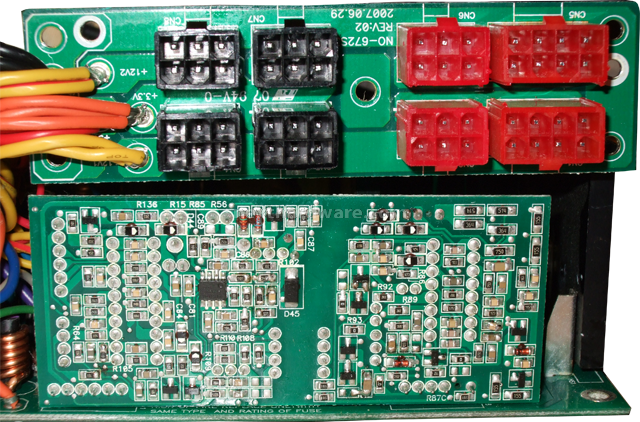

| | Terza Daughter-Board e retro del pcb di regolazione voltaggio e ventole. Con un po' di attenzione si possono notare le due diverse linee di alimentazione +12. Migliorabili i cavi saldati direttamente sul PCB. |

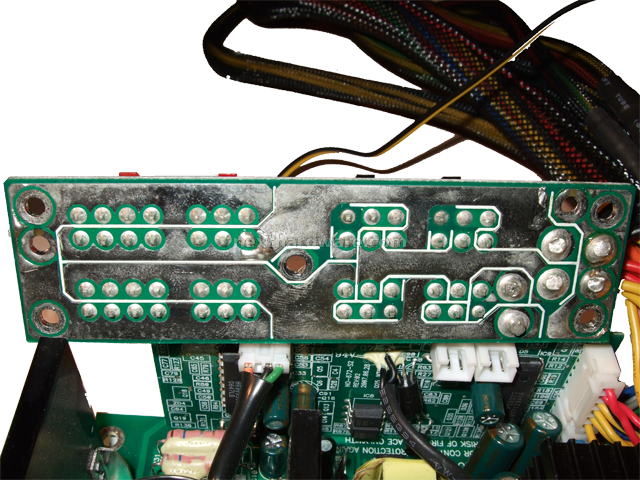

| | Particolare lato saldature della board descritta poco sopra. Da apprezzare la cura posta nelle saldature di rinforzo che sono omogenee e senza cumuli di stagno. |

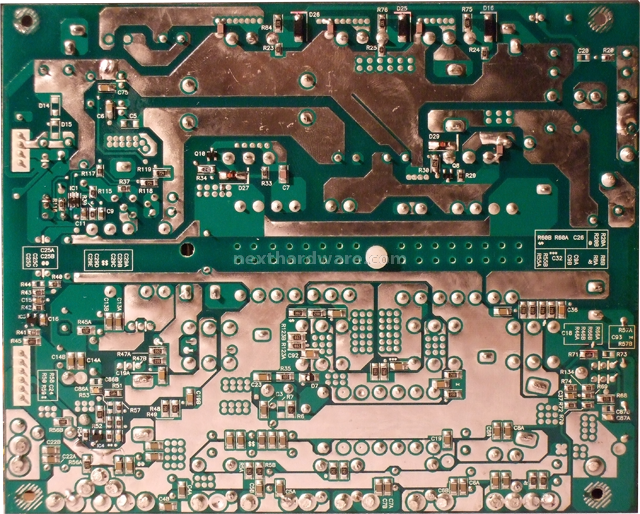

| | Ottima Main-Board prodotta da Sirtec, ordine e pulizia sono impeccabili. Evidentemente la dimensione del pcb ha permesso di creare piste sufficientemente larghe per sopportare il carico senza dover “rinforzare” le piste con stagno in eccesso. |

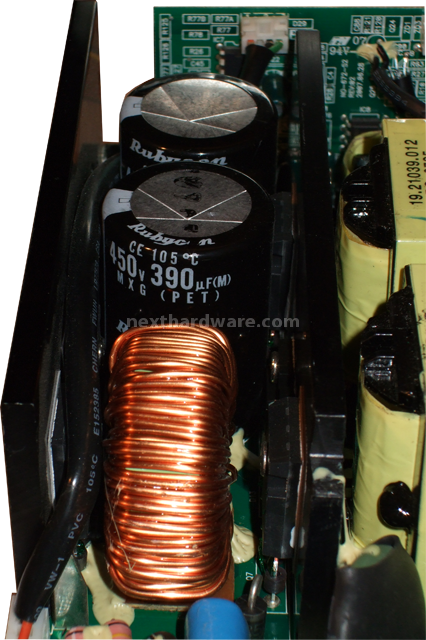

| | Due condensatori in ingresso scelta obbligata visto la grande quantità di corrente in gioco. Ottima la scelta di questo brand uno dei più rinomati marchi giapponesi. Rubycon 450v 390uF |

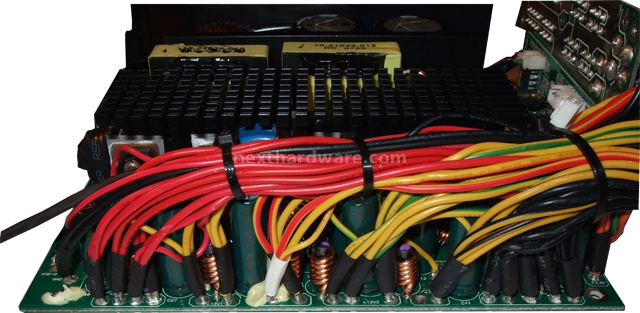

| | Lato di connessione cavi in uscita, notare la quantità di cavi che vanno ad alimentare tutte le linee disponibili. Anche in questa sezione sono presenti condensatori di produzione giapponese. Teapo 3300uF |

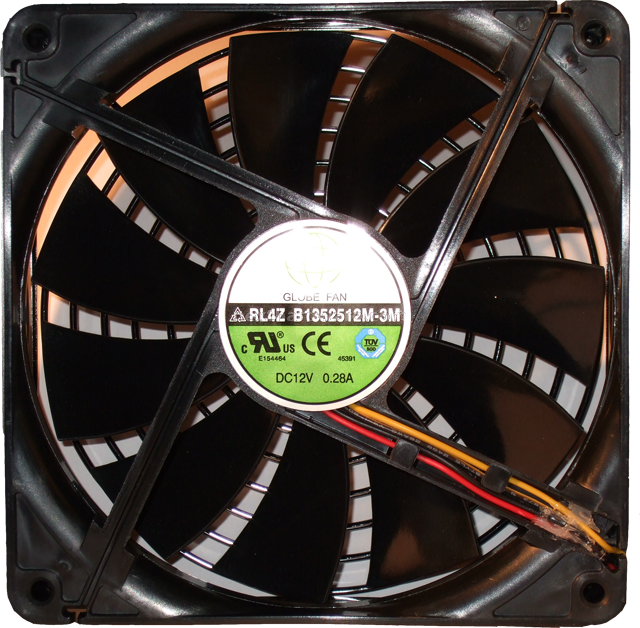

| | Prima soluzione di raffreddamento prodotta da GlobeFan: | |
| Dimensioni | 135*25mm | |
| Alimentazione | 12V 0,28A | |
| Massima portata | 67.09 CFM | |
| Numero Giri/min | 1200 | |
| Rumorosità | 25,5 dBA | |
| Purtroppo questa ventola non compare tra quelle elencate nel sito ma le caratteristiche sono identiche al modello trasparente. Globe Fan | ||

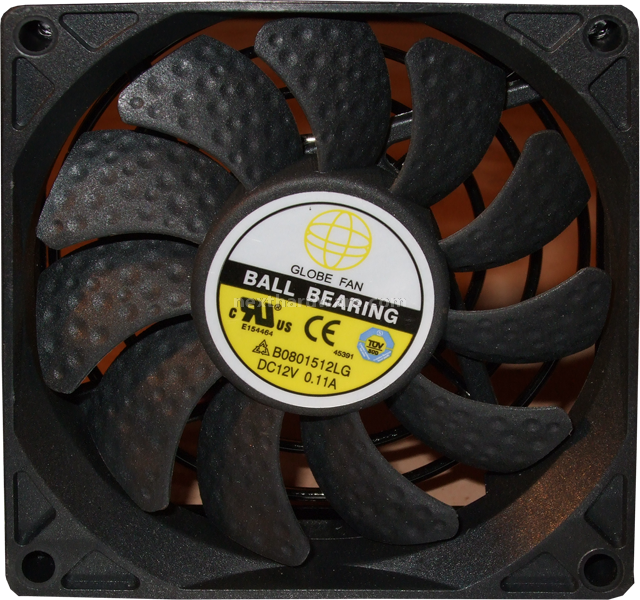

| | Seconda e particolare soluzione di raffreddamento prodotta da GlobeFan: | |
| Dimensioni | 80*15mm | |
| Alimentazione | 12V 0,11A | |
| Massima portata | 17,56 CFM | |
| Numero Giri/min | 2000 | |
| Rumorosità | 20,9 dBA | |
| Interessante la scelta di utilizzare questo nuovo tipo di ventola con un design particolare (golf-style) che garantisce maggiore portata e minore rumorosità. Globe Fan | ||
