3. A closer look - Esterno - Seconda Parte



Vista Superiore

Non accomuneremo le viste superiore ed inferiore del SilverStone RAVEN 3, perchè entrambe possiedono caratteristiche peculiari che è bene analizzare separatamente.



SilverStone RAVEN 3 3. A closer look - Esterno - Seconda Parte 1
 SilverStone RAVEN 3 3. A closer look - Esterno - Seconda Parte 2
 SilverStone RAVEN 3 3. A closer look - Esterno - Seconda Parte 3

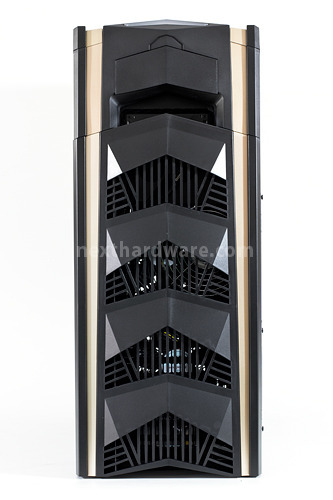

Il top removibile è caratterizzato da linee decise e squadrate con quattro feritoie a griglia che permettono l'espulsione dell'aria calda.

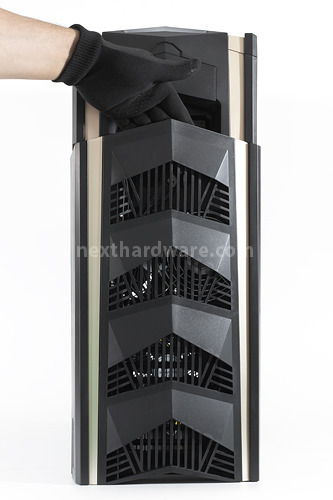

La cover può essere rimossa semplicemente tirandolo verso l'alto facendo leva con la mano nei due vani posti frontalmente, vedi immagine al centro, e posteriormente.

In realtà può essere sufficiente sganciare il pezzo anche agendo soltanto frontalmente.

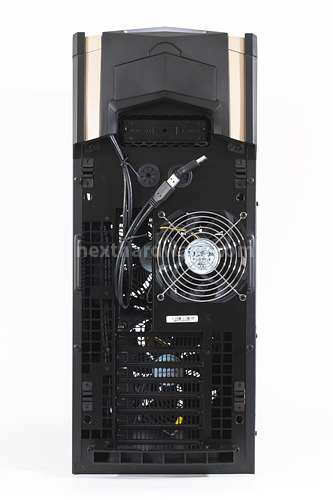

Una volta rimossa la copertura in plastica accediamo alla parte superiore vera e propria.

Spicca la ventola da 120mm provvista di griglia per l'espulsione dell'aria calda; alla sua sinistra troviamo lo spazio dedicato alle connessioni I/O della mainboard ed in basso i bracket  degli slot di espansione.


SilverStone RAVEN 3 3. A closer look - Esterno - Seconda Parte 4
 SilverStone RAVEN 3 3. A closer look - Esterno - Seconda Parte 5

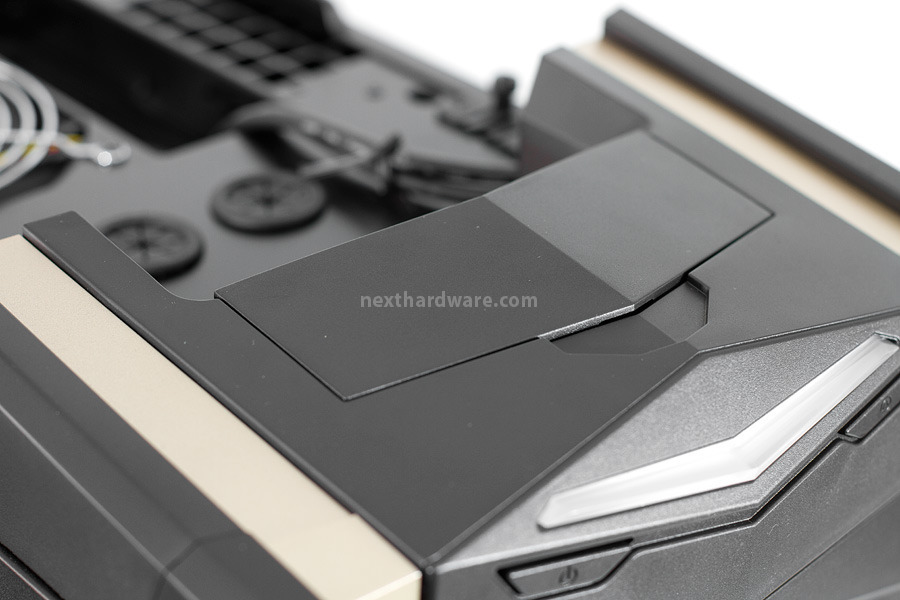

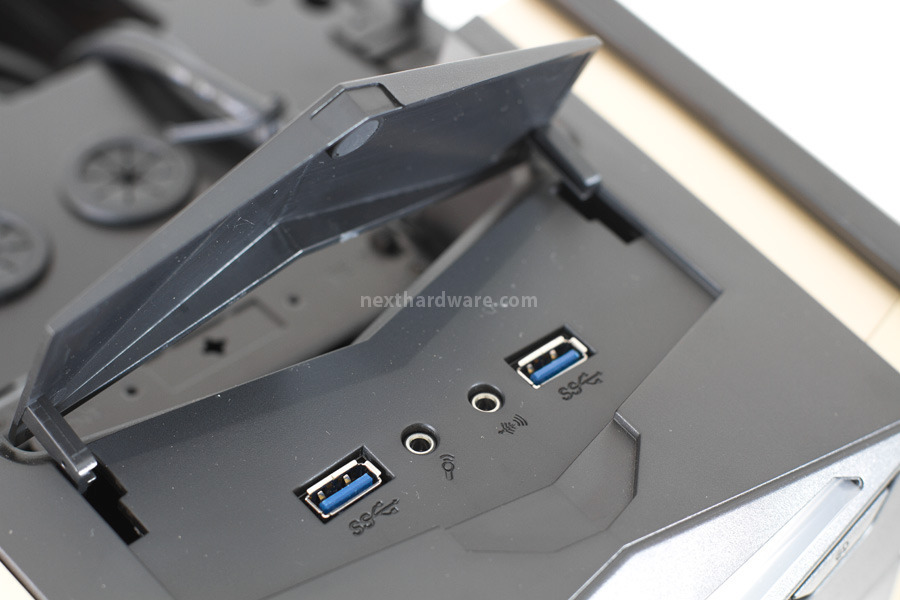

Frontalmente sono presenti uno sportellino che nasconde due porte USB 3.0 ed i connettori dedicati a cuffie e microfono.



SilverStone RAVEN 3 3. A closer look - Esterno - Seconda Parte 6
 SilverStone RAVEN 3 3. A closer look - Esterno - Seconda Parte 7

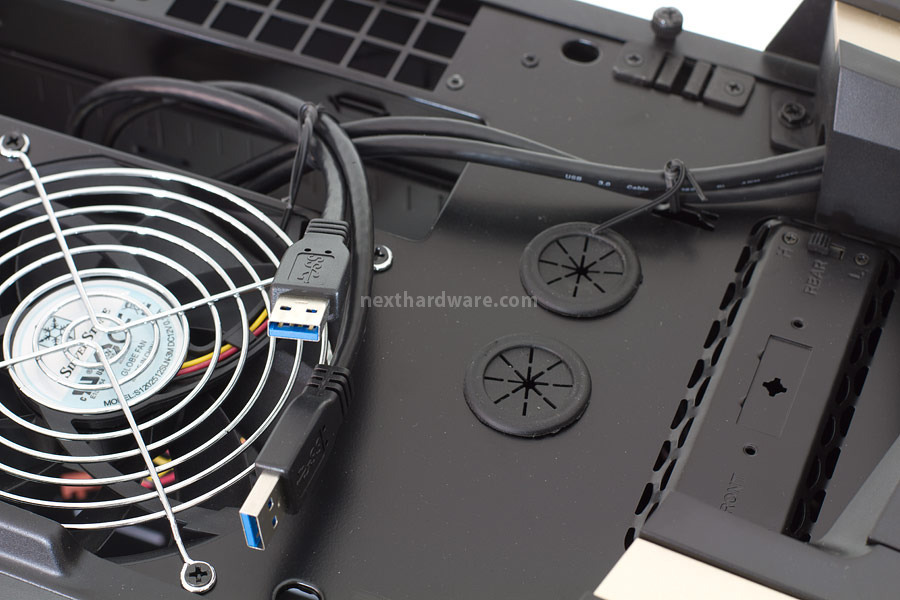

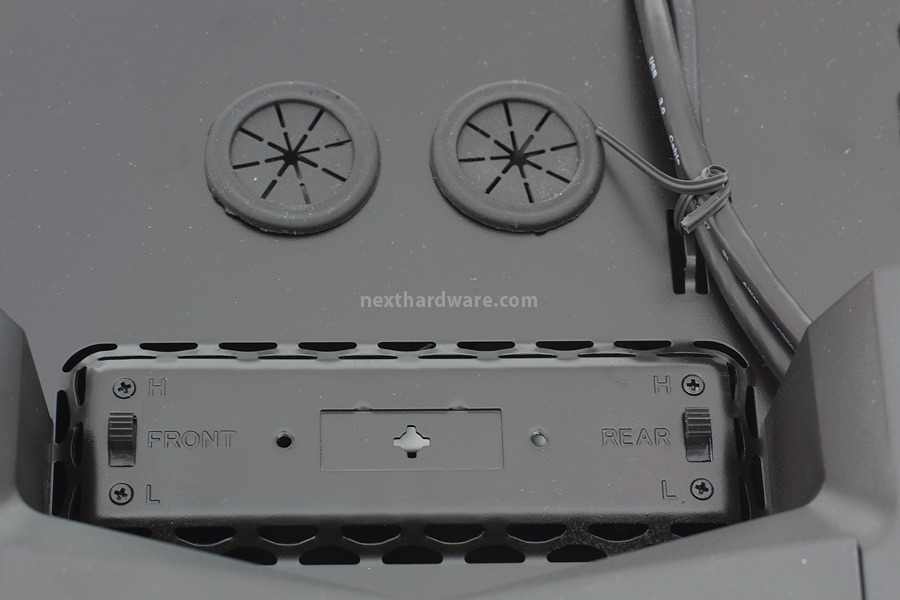

Immediatamente dopo troviamo gli interruttori di regolazione (su due velocità) delle due ventole interne da 180mm, due fori dotati di guarnizione per il passaggio di cavi o di tubature di impianti di raffreddamento a liquido ed i due connettori USB 3.0 realtivi alle connessioni frontali.
