Silverstone Olimpia 1000W

Buon ordine e pulizia nonostante la scelta di suddividere il circuito con l'ausilio di una sola Daughter-board.

Grande confusione nello sbroglio dei cavi nella zona di uscita di tutte le connessioni.

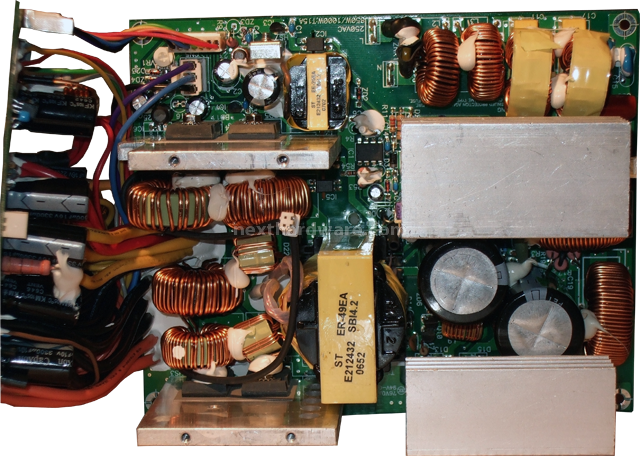

Si nota immediatamente la strana disposizione di alcuni componenti.

• Unico e di imponente dimensione trasformatore per i +12volt.

• Grande quantità di toroidi atti a filtrare eventuali impurità della corrente.

• Daughter-board utilizzata come base per le connessioni in uscita e i controlli di regolazione voltaggio.

Lato sx:

Notare la strana struttura dei dissipatori che nel secondo stage di trasformazione sono Flat-design

Osservare inoltre la scelta di posizionare il sensore di temperatura (verde) a contatto con il dissipatore.

Lato dx:

Nella parte sinistra c'è l'ingresso della corrente AC e in quella zona e' presente una serie di filtri.

Si riesce bene a capire da questa foto che la prima e la seconda fase di trasformazione occupa due aree completamente separate, solo i trasformatori a congiungere le due sezioni.

Fronte:

Particolare della sezione dei dissipatori legati ad i transistor primari.

In questa foto si nota molto bene come effettivamente anche il PCB sia nettamente diviso in due parti che non sono congiunte da nessuna pista. Sono infatti i due trasformatori che fanno da “Bridge�. Buono nel complesso la distribuzione dello stagno e le saldature.

Osservando bene la Mainboard possiamo notare che Silverstone, come molti altri produttori, non produce direttamente i suoi alimentatori ma rimarchia i prodotti SevenTeam.

Per approfondimenti ecco il sito del produttore:

SevenTeam

Abbiamo smontato e saparato la Daughter-board dal corpo principale per poter esaminare alcuni dettagli:

• Tutta la sezione dedicata alle connessioni in uscita è installata in questa piccola board si nota infatti un certo affollamento.

• Il pcb riprende il design della Mainboard abbastanza buone saldature e layout.

• Notare il groviglio di cavi in uscita, innovativa la scelta di saldare tutto direttamente sulla miniboard, installandola però a ridosso dell'uscita del cabinet, rende impossibile rivestire i cavi fino all'interno dell'alimentatore, proprio a causa del poco spazio disponibile.

  Considerate che sulla stessa porzione di circuito stampato sono presenti anche i cavi di sezione molto ampia che collegano il tutto alla Mainboard.

• Se non bastasse la quantità di cablaggi che affollano questa board, Silverstone ha montato anche il chip di regolazione voltaggio e protezione dalle sovratensioni e cortocircuiti.

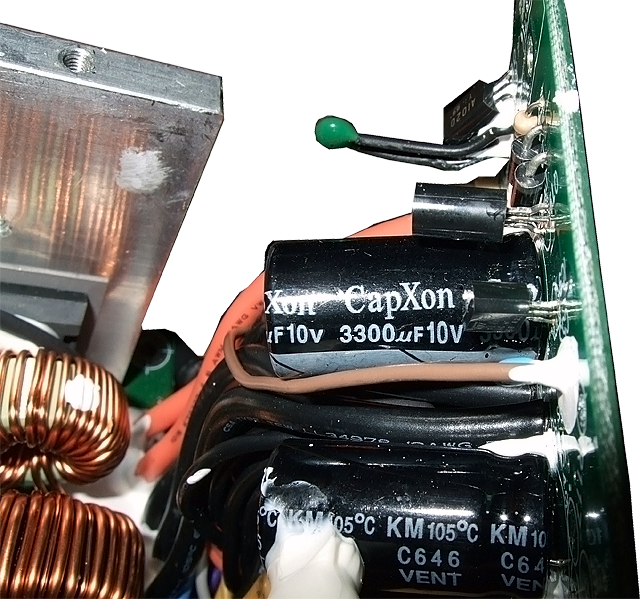

Per i condensatori in uscita la scelta ricade sul marchio CapXon noto brand Taiwanese che produce principalmente in Cina.

Vista la recente scelta di molti produttori di utilizzare condensatori di provenienza Giapponese e di marchi particolarmente conosciuti, la scelta di Silverstone ci sembra un po' orientata al risparmio.

Non è stato possibile verificare marchio e caratteristiche dei due condensatori in ingresso.

Unica soluzione di raffreddamento prodotta da Sunon:

Collegamento al sito del produttore:

Sunon
