4.Interno
Procediamo quindi con la rimozione del pannello superiore per accedere alla parte interna del case.
| |

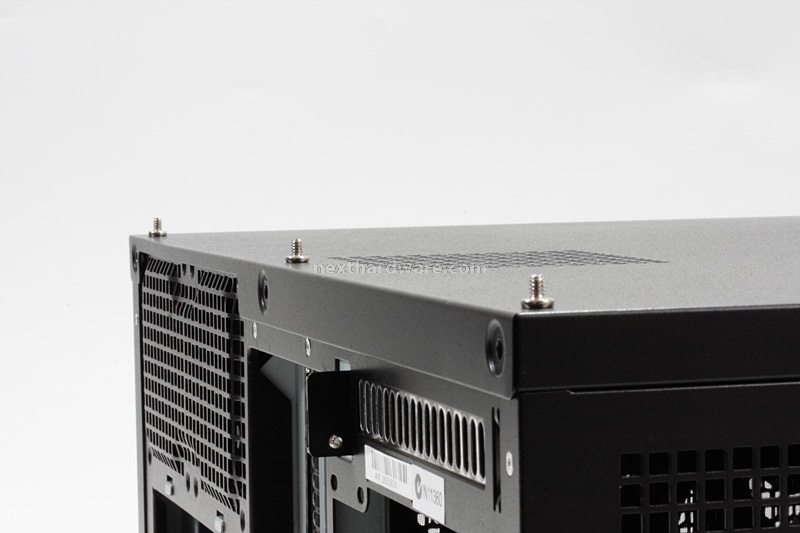

| Per rimuovere il top, è necessario svitare le tre viti di serraggio dello stesso. A questo punto basterà tirare il pannello in direzione della parte posteriore e sollevarlo. |
| | A lato il case con il pannello rimosso. Notiamo subito che gli spazi a disposizione non sono affatto esigui. Anche se lo spazio di manovra potrebbe sembrare “sacrificato”, dobbiamo tenere a mente che le strutture presenti possono essere comodamente e velocemente rimosse. Per strutture intendiamo, partendo da sinistra esaminando l'immagine: 1. Il supporto per il lettore ottico 2. La traversa di irrigidimento della struttura 3. Il supporto per i dischi rigidi |
| | | |

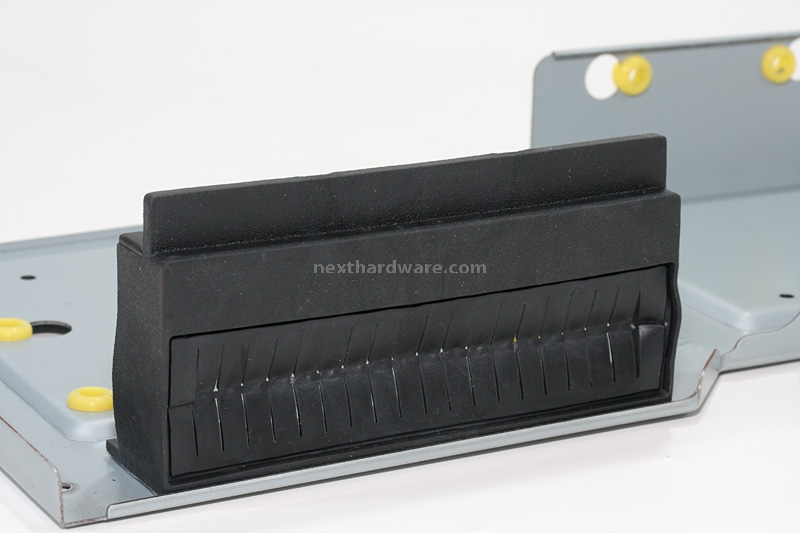

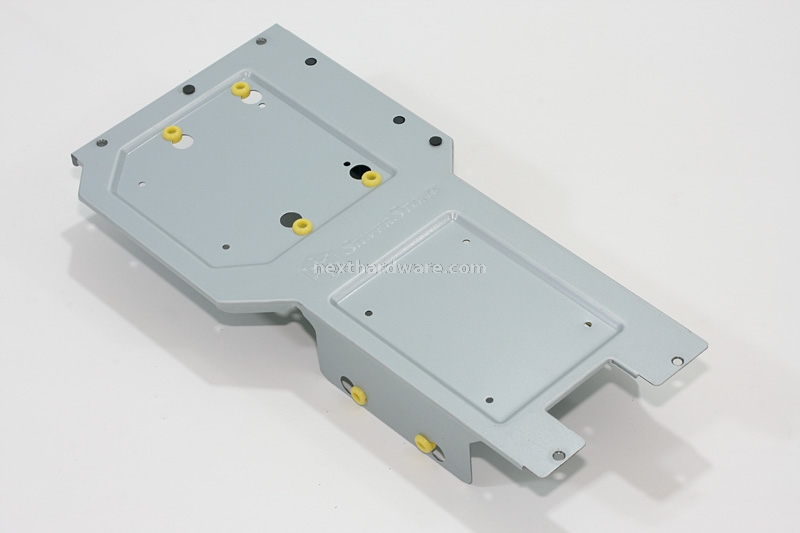

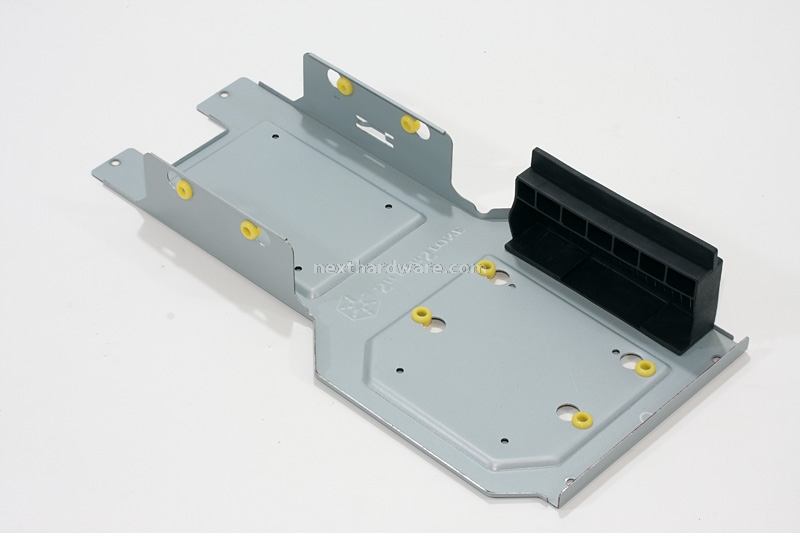

| Il supporto per i dischi rigidi è costruito in lamiera piegata. Sono presenti, in corrispondenza dei fori per il montaggio degli hard drive, dei disaccoppiatori in gomma, atti a neutralizzare le vibrazioni. Particolare il “passacavi” in gomma: può essere tagliato al centro oppure è possibile rimuovere completamente le “alette” per favorire un ordinato passaggio delle connessioni dati ed alimentazione. | ||

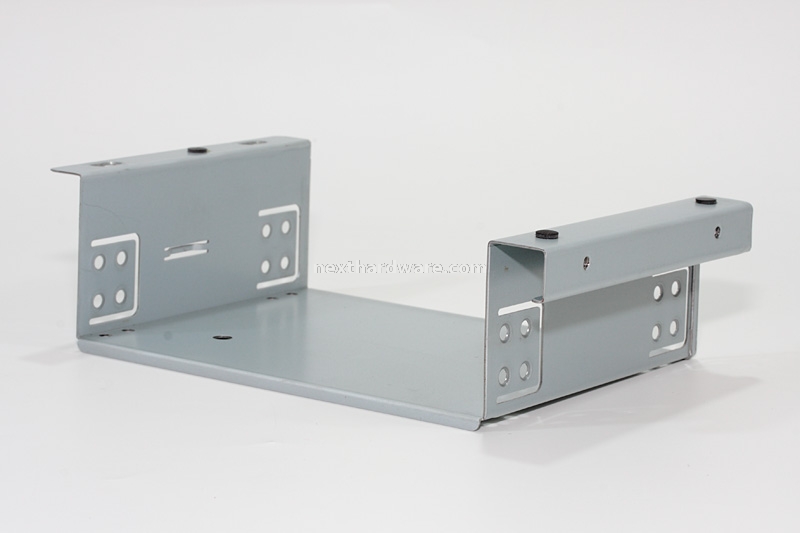

| | Anche il supporto per il lettore ottico è costruito in lamiera piegata di eccellente qualità. |
