Componentistica & Layout - Parte 1



Le altre due parti che costituisco lo chassis del Seasonic X-750 sono vincolate tra loro in ben sei punti.


Seasonic X-750 80Plus Gold 4. Componentistica & Layout - Parte 1 1

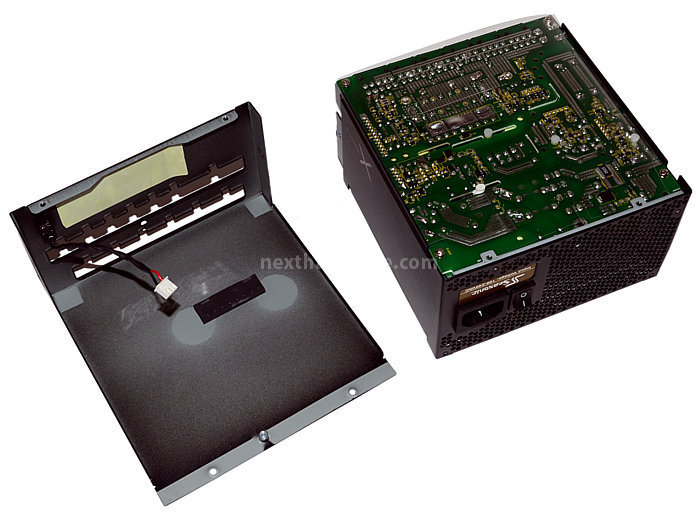

Rimosse le viti, possiamo separare la parte inferiore e constatare che, contrariamente a quanto visto sinora, non ci sono componenti relativi allo stadio secondario sulla faccia inferiore del PCB.



Seasonic X-750 80Plus Gold 4. Componentistica & Layout - Parte 1 2  Seasonic X-750 80Plus Gold 4. Componentistica & Layout - Parte 1 3



L'utilizzo del pad termico, posto immediatamente sotto la daughter-card che ospita i rettificatori, contribuisce a smaltire il calore generato.


Seasonic X-750 80Plus Gold 4. Componentistica & Layout - Parte 1 4



Il retro della presa d'ingresso ed il relativo interruttore sono completamente coperti da uno doppio strato di metallo, collegato a massa ed isolante, che scherma anche alla vista i componenti sottostanti.

Non abbiamo quindi la possibilità di verificare il numero e la tipologia di componenti utilizzati.



Seasonic X-750 80Plus Gold 4. Componentistica & Layout - Parte 1 5



Il PCB è completamente popolato e le ridotte dimensioni dei dissipatori utilizzati rende l'idea dell'efficienza raggiunta dalla serie in esame.



Seasonic X-750 80Plus Gold 4. Componentistica & Layout - Parte 1 6  Seasonic X-750 80Plus Gold 4. Componentistica & Layout - Parte 1 7



Il dettaglio diviene ancor più significativo se pensiamo che, fino al 20% del carico, questo alimentatore potrà fare a meno della ventilazione forzata.


Seasonic X-750 80Plus Gold 4. Componentistica & Layout - Parte 1 8



Il retro del PCB non presenta componenti di particolare interesse, ma mette in luce piste ben definite e saldature di eccellente fattura.



Seasonic X-750 80Plus Gold 4. Componentistica & Layout - Parte 1 9  Seasonic X-750 80Plus Gold 4. Componentistica & Layout - Parte 1 10



La stagnatura è assolutamente perfetta, priva di grumi o sbavature.

Il componente che possiamo notare nella prima foto è lo shunt (resistenza di bassissimo valore), mediante il quale è possibile rilevare, per misurazione indiretta, la corrente assorbita in ingresso.



Seasonic X-750 80Plus Gold 4. Componentistica & Layout - Parte 1 11  Seasonic X-750 80Plus Gold 4. Componentistica & Layout - Parte 1 12

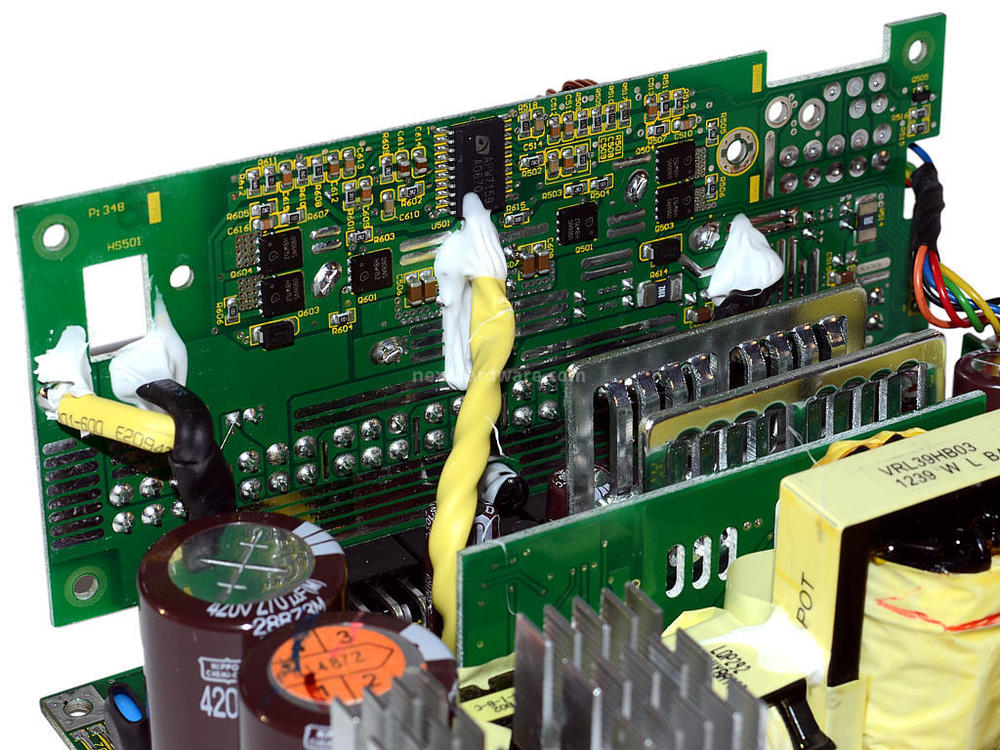

Il PCB delle connessioni modulari ospita una fila di connettori ed integra i moduli DC-DC per la generazione delle tensioni da 5 e 3,3 Volt ed il relativo stadio di filtraggio, costituito da due induttori ed un discreto numero di condensatori allo stato solido.
