Test: Crossloading
Linea +3,3 volt
| | |
Valori secondo specifica e ottima separazione tra le linee, il vdrop del rail in esame è buono e i valori registrati non scendono mai sotto la soglia dei 3,3 volt.
Massimo Vdrop 0,06volt (1,78%)

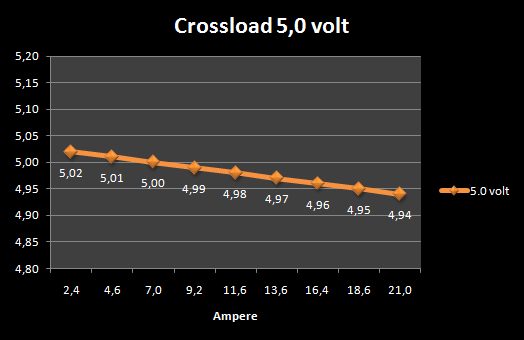

Linea +5,0 volt
| | |
Meno promettente il comportamento del rail in test, il vdrop registrato ha un andamento molto costante con un valore, in corrispondenza del massimo carico, leggermente inferiore rispetto alle aspettative. La separazione tra le linee è molto buona con una leggera influenza registrabile solo sul rail +3,3volt.
Massimo Vdrop 0,08volt (1,59%)
Linea +12,0 volt
| | |
Il rail +12,0 volt mostra un buon comportamento con una interessante precisione nella regolazione della tensione e della separazione tra le linee. L'influenza del carico sul rail +12 e del relativo calo di tensione, porta un leggero scompenso anche sulle linee +3,3 e +5,0 non direttamente caricate, ma è una conseguenza inevitabile vista la tipologia costruttiva di questo prodotto.
Massimo Vdrop 0,18 (1,48%)
