12. Test di accensione e ripple
L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.
Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.
Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.
Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.
Altrettanto importante è la variazione all'atto dell'accensione.
Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.
Il delicato transitorio che intercorre all'atto dell'accensione è un altro indice della qualità di un alimentatore.
In questa fase, che generalmente non supera i 10ms, è fondamentale che non si registrino sovratensioni significative o irregolarità nella salita che potrebbero compromettere la longevità dei componenti alimentati o la stabilità del sistema.
Ovviamente, il Seasonic Snow Silent 1050W si comporta egregiamente, divenendo completamente operativo in 380ms.
Low Frequency Ripple 12V @ 0%
| PWM Frequency Ripple 12V @ 0%
|

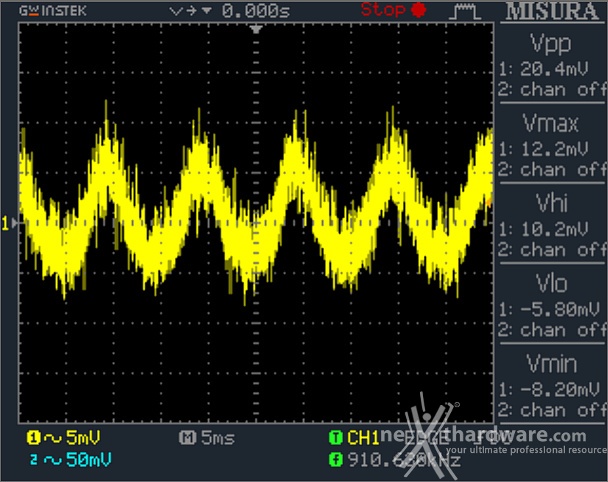

Low Frequency Ripple 12V @ 50% | PWM Frequency Ripple 12V @ 50% |
Low Frequency Ripple 12V @ 100%
| PWM Frequency Ripple 12V @ 100%
|
Il ripple sulla linea da 12V è nettamente inferiore rispetto al limite imposto dallo standard ATX fissato a 120mV e migliora il risultato ottenuto dal gemello.
Con un'oscillazione massima di circa 30mV possiamo considerare la proposta Seasonic più che valida nella propria fascia di appartenenza.
Low Frequency Ripple 5V @ 0% | PWM Frequency Ripple 5V @ 0% |
Low Frequency Ripple 5V @ 50% | PWM Frequency Ripple 5V @ 50% |
Low Frequency Ripple 5V @ 100% | PWM Frequency Ripple 5V @ 100% |
Anche per la tensione da 5V il miglioramento rispetto al Platinum 1050W è concreto, con le oscillazioni che restano contenute abbondantemente entro i limite dei 50mV, con una escursione di circa 25mV.
 Low Frequency Ripple 3,3V @ 0% | PWM Frequency Ripple 3,3V @ 0%
|
 Low Frequency Ripple 3,3V @ 50% | PWM Frequency Ripple 3,3V @ 50%
|
Low Frequency Ripple 3,3V @ 100%
| PWM Frequency Ripple 3,3V @ 100%
|
Sulla linea da 3,3V, avente lo stesso limite della tensione superiore, otteniamo un risultato simile con circa 26mV di oscillazione a pieno carico.
Il grado di pulizia delle tensioni d'uscita soddisfa i limiti imposti dallo standard ATX e resta in assoluto di ottimo livello.
