12. Accensione e ripple


L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.

Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.

Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.

Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.

Altrettanto importante è la variazione all'atto dell'accensione.

Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.


Seasonic PRIME GX-650 12. Accensione e ripple 1
Seasonic PRIME GX-650 12. Accensione e ripple 2  Seasonic PRIME GX-650 12. Accensione e ripple 3


Il Seasonic PRIME GX-650 presenta in fase di accensione un comportamento analogo a quello riscontrato sui modelli FOCUS, ma senza alcun segno di esitazione sulla linea da 12 volt, anche grazie allo stadio di filtraggio più corposo.

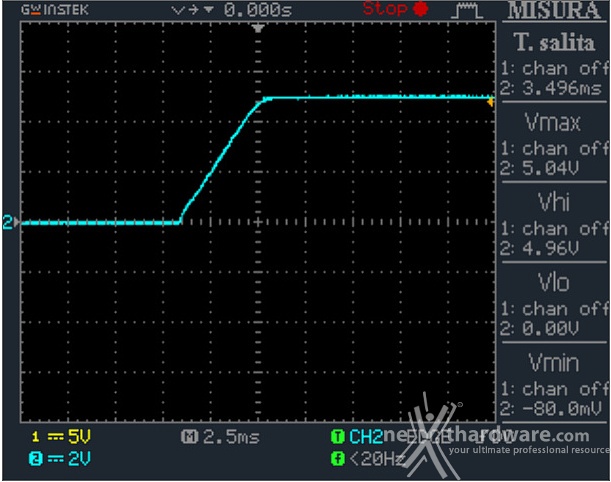

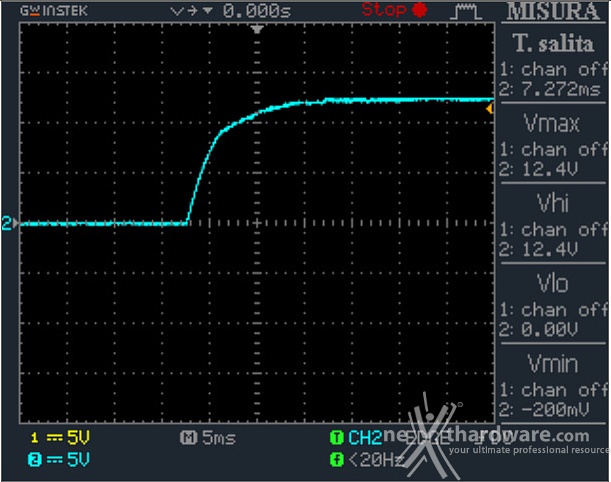

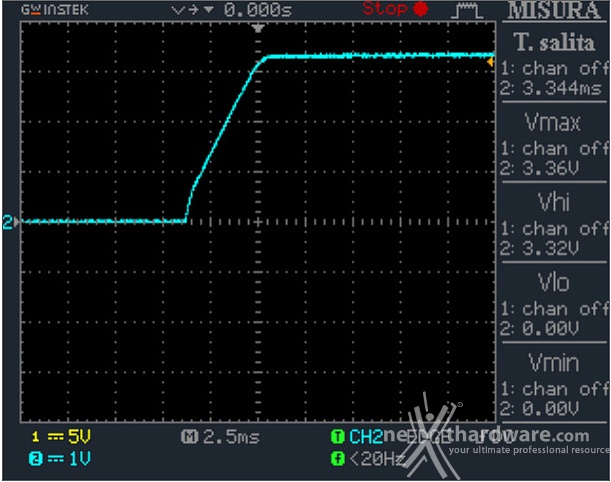

Le tensioni d'interesse passano al valore nominale in meno di 8ms e il cavo PG (Power-Good) del connettore ATX segnala la completa operatività in 370ms.


Seasonic PRIME GX-650 12. Accensione e ripple 4  Seasonic PRIME GX-650 12. Accensione e ripple 5

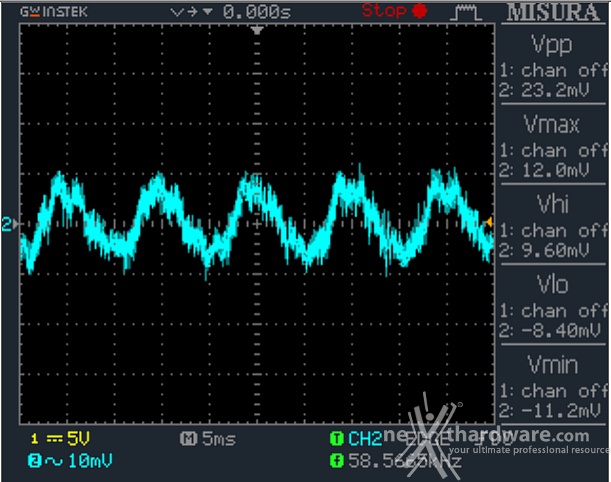

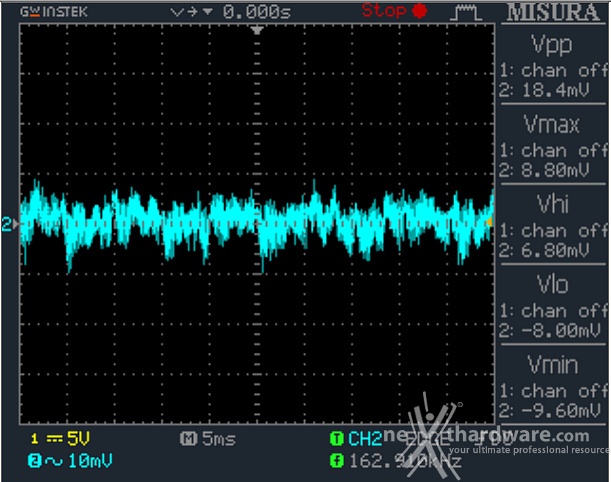

Low Frequency Ripple 12V @ 0%

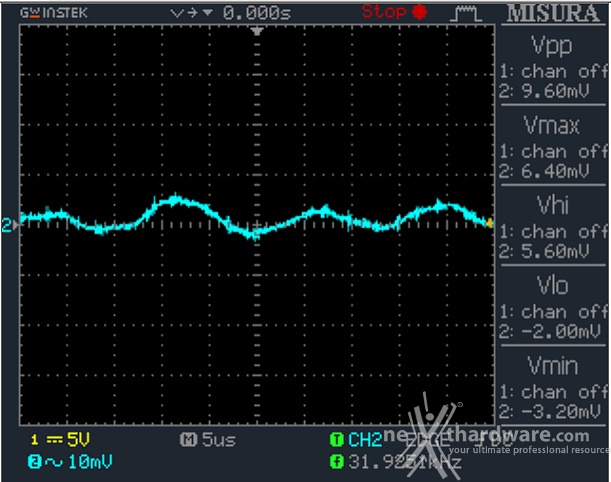

PWM Frequency Ripple 12V @ 0%
Seasonic PRIME GX-650 12. Accensione e ripple 6  Seasonic PRIME GX-650 12. Accensione e ripple 7

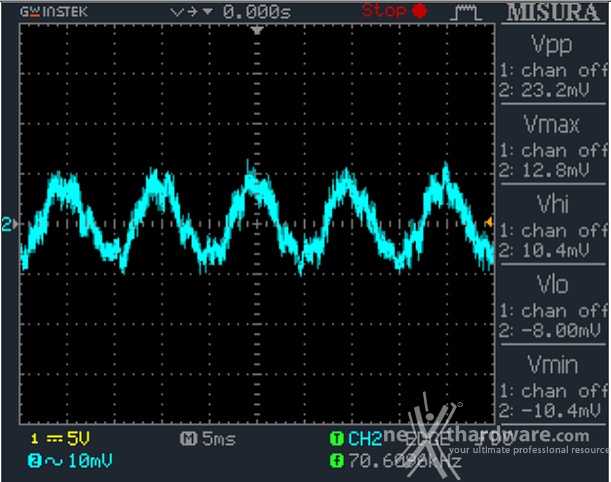

Low Frequency Ripple 12V @ 50%

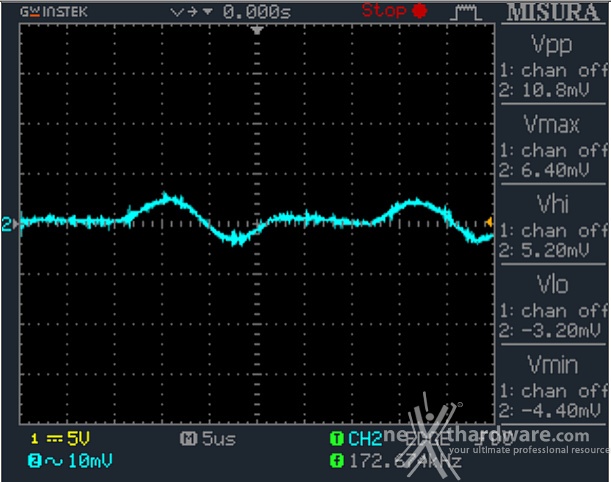

PWM Frequency Ripple 12V @ 50%
Seasonic PRIME GX-650 12. Accensione e ripple 8  Seasonic PRIME GX-650 12. Accensione e ripple 9

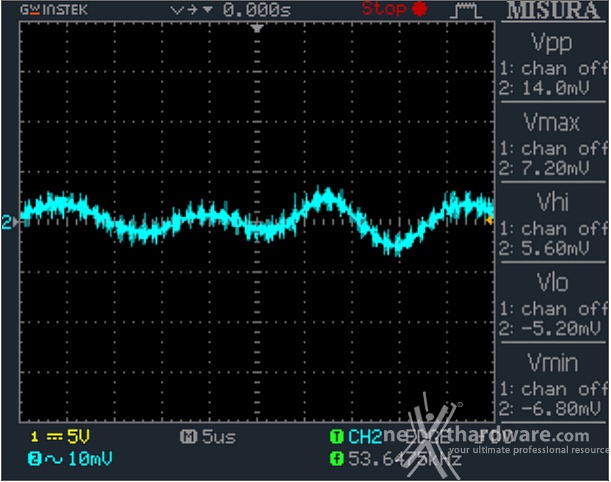

 Low Frequency Ripple 12V @ 100%PWM Frequency Ripple 12V @ 100%


La maggiore capacità di filtraggio si nota ovviamente anche sul ripple che si ferma poco sopra i 23mVpp già a partire del 50% del carico massimo.

Il valore è eccellente ed in linea con quello riscontrato sui modelli PRIME dotati di certificazione 80Plus Titanium e, ovviamente, ben al di sotto del limite imposto dallo standard ATX a 120mV.


Seasonic PRIME GX-650 12. Accensione e ripple 10  Seasonic PRIME GX-650 12. Accensione e ripple 11

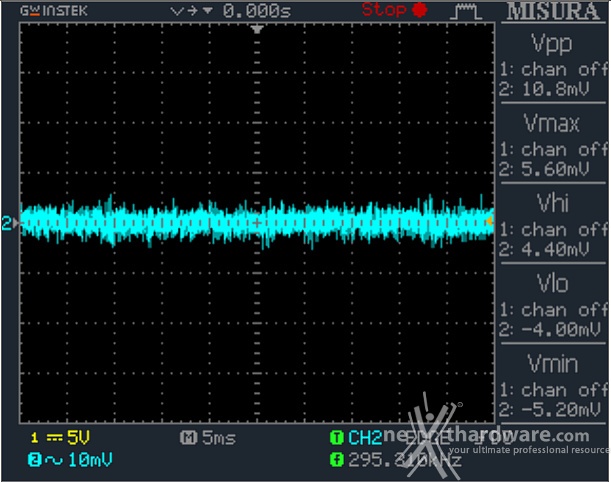

Low Frequency Ripple 5V @ 0%

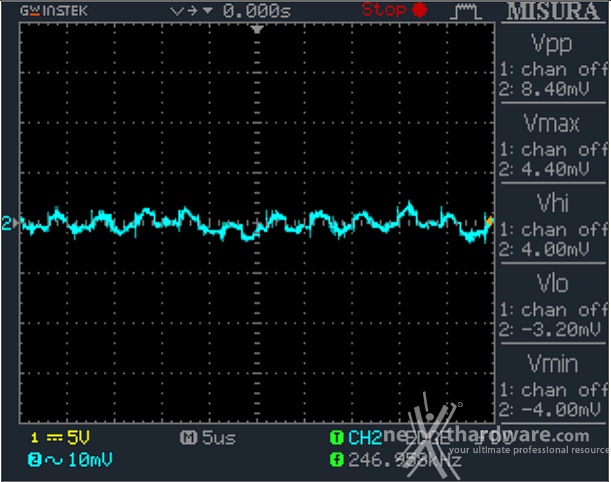

PWM Frequency Ripple 5V @ 0%
Seasonic PRIME GX-650 12. Accensione e ripple 12  Seasonic PRIME GX-650 12. Accensione e ripple 13

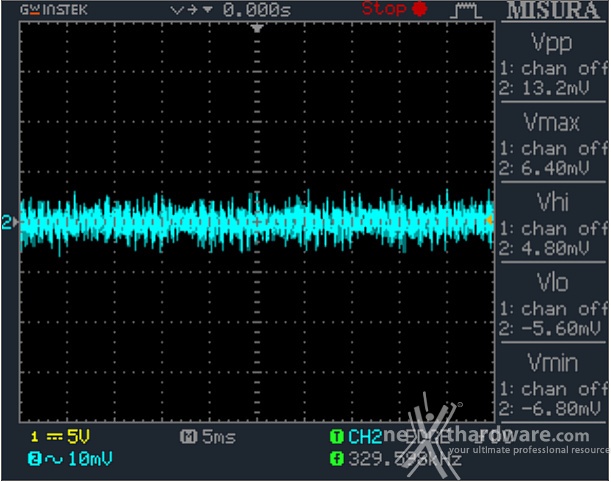

Low Frequency Ripple 5V @ 50%

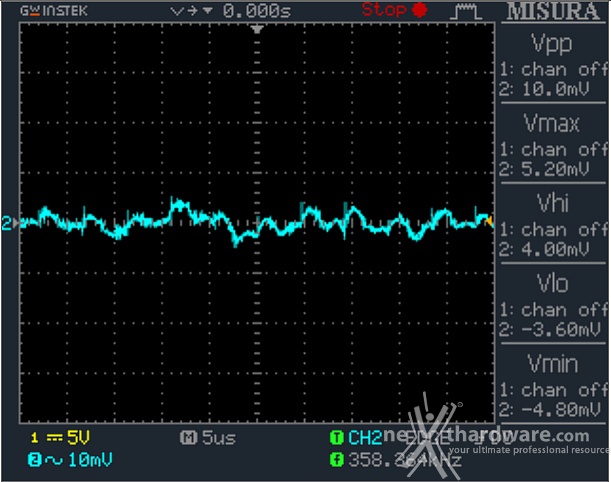

PWM Frequency Ripple 5V @ 50%
Seasonic PRIME GX-650 12. Accensione e ripple 14  Seasonic PRIME GX-650 12. Accensione e ripple 15

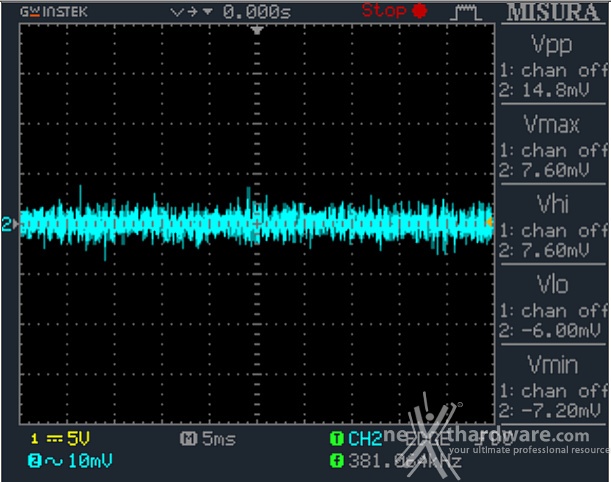

Low Frequency Ripple 5V @ 100%
PWM Frequency Ripple 5V @ 100%


Il ripple rilevato sulla linea da 5 volt si ferma a ridosso dei 15mVpp, quindi abbondantemente entro il limite dei 50mV ed in linea con quello osservato sugli altri modelli della casa.


Seasonic PRIME GX-650 12. Accensione e ripple 16  Seasonic PRIME GX-650 12. Accensione e ripple 17

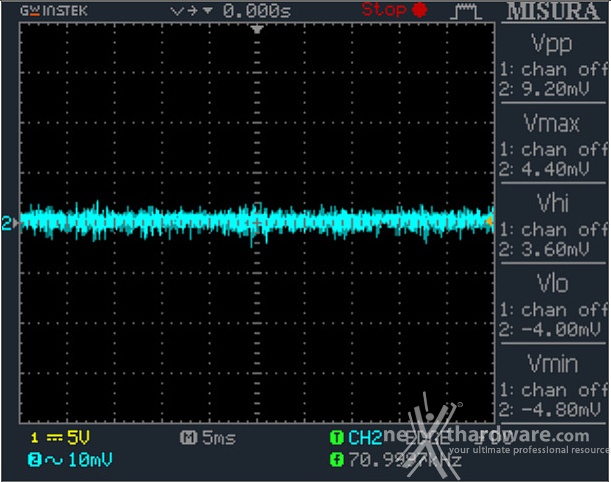

Low Frequency Ripple 3,3V @ 0%
PWM Frequency Ripple 3,3V @ 0%
Seasonic PRIME GX-650 12. Accensione e ripple 18  Seasonic PRIME GX-650 12. Accensione e ripple 19

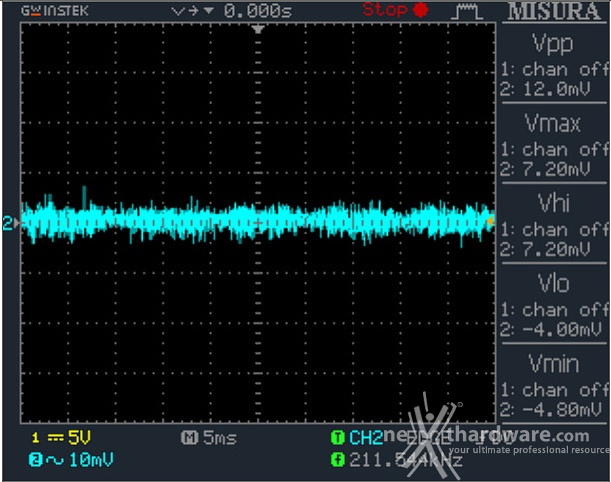

Low Frequency Ripple 3,3V @ 50%

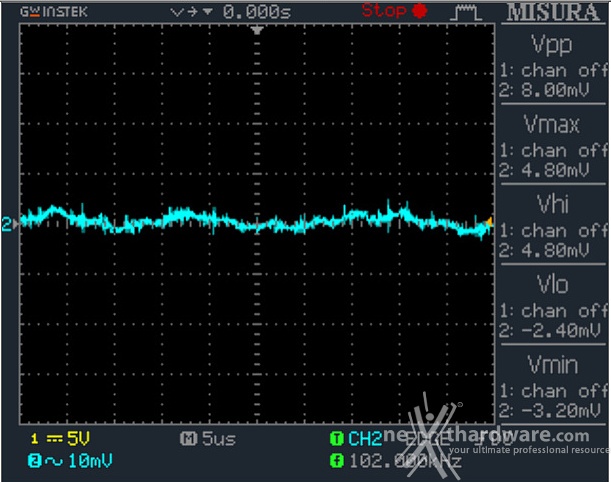

PWM Frequency Ripple 3,3V @ 50%
Seasonic PRIME GX-650 12. Accensione e ripple 20  Seasonic PRIME GX-650 12. Accensione e ripple 21
Low Frequency Ripple 3,3V @ 100%

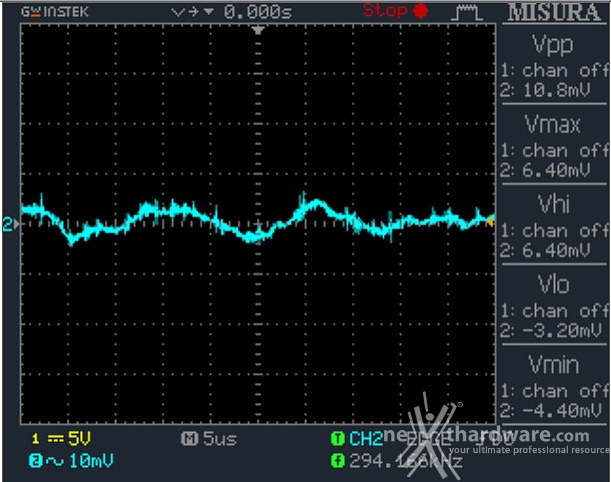

PWM Frequency Ripple 3,3V @ 100%


Risultato analogo per la linea da 3,3 volt che condivide lo stesso limite di 50mVpp, l'oscillazione della tensione anche a pieno carico si mantiene sotto i 15mV.
