Seasonic Platinum-400 Fanless 3. Interno: come è fatto 1



Lo chassis utilizzato da Seasonic, fatta eccezione per l'assenza della ventola e delle numerose aperture, ricalca nella struttura quello utilizzato per gli altri modelli della casa.

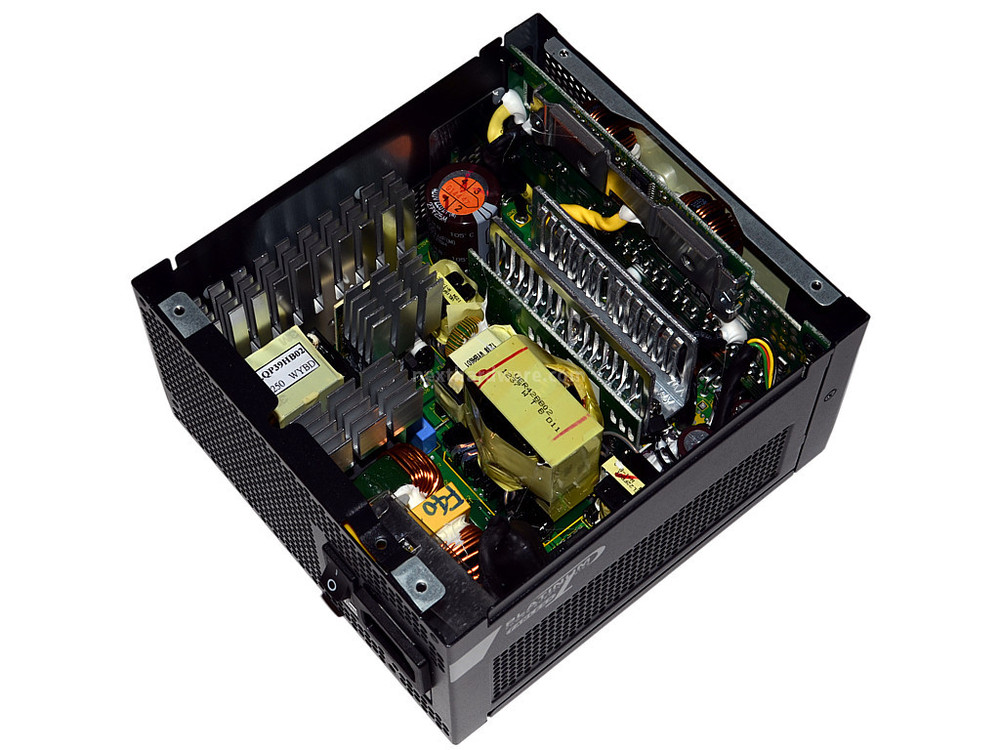

Rimosse le quattro viti che trattengono la griglia superiore possiamo cominciare a dare uno sguardo alla componentistica interna.



Seasonic Platinum-400 Fanless 3. Interno: come è fatto 2  Seasonic Platinum-400 Fanless 3. Interno: come è fatto 3



Tralasciando il numero di componenti utilizzato e lo spazio completamente occupato, notiamo la comparsa di una daughter-card a ridosso del trasformatore principale, con annesso dissipatore per smaltire il calore prodotto dallo stadio secondario.

Come già osservato per i modelli della nuova "serie X", si tratta di un layout utilizzato da Seasonic per gran parte dei suoi nuovi modelli.

Avremo comunque modo di osservare questo particolare nelle pagine seguenti.


Seasonic Platinum-400 Fanless 3. Interno: come è fatto 4



Il percorso seguito dalla corrente nel Platinum-400 Fanless è poco lineare a causa del ridotto spazio a disposizione.

Ad ogni modo, tutti gli elementi sono sufficientemente distanziati per garantire una corretta dissipazione.

Seguendo le frecce troviamo:

  • Ingresso AC.
  • Filtraggio d'ingresso.
  • Rettificatore.
  • Controllo PFC.
  • Condensatori primari.
  • Transistor di Switching.
  • Trasformatore 12V.
  • Rettificatori d'uscita.
  • Filtraggio d'uscita.
  • Moduli DC-DC.
  • Uscita.
