Seasonic Platinum 1000W 3. Interno: come è fatto 1



La struttura del Seasonic Platinum 1000W è molto particolare e non è nuova ai nostri occhi, in quanto condivisa da altri modelli della casa o dai derivati AX750/850 di Corsair.

Le quatto viti a vista sul lato ventola trattengono la sola cover superiore.

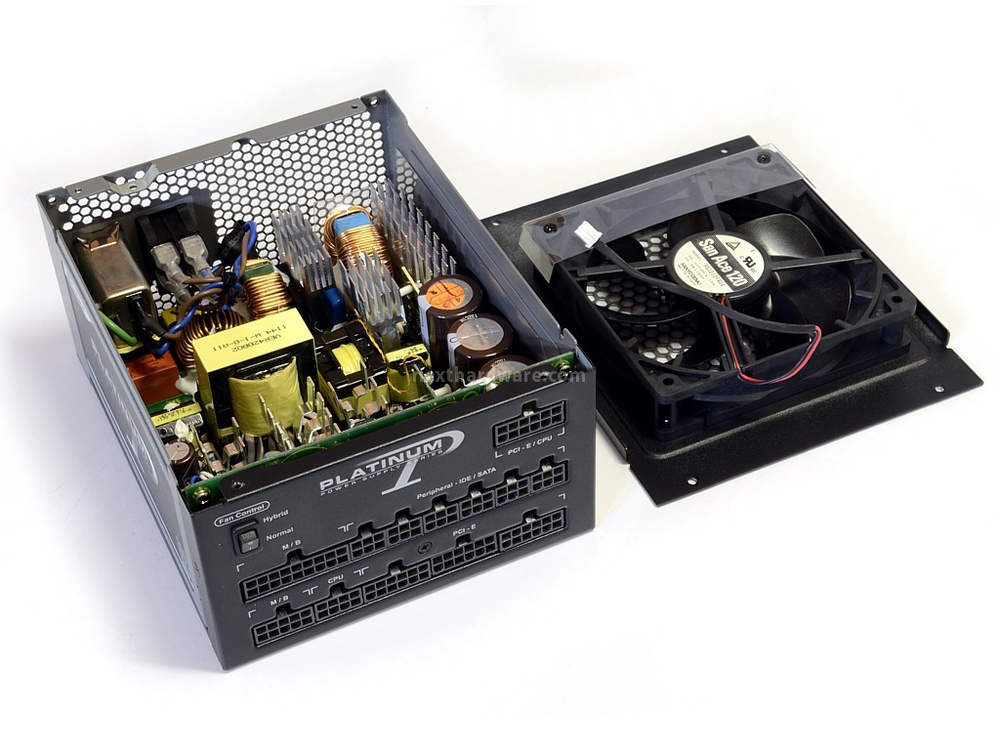

Rimossa la ventola, infatti, l'alimentatore è ancora chiuso su 5 lati.



Seasonic Platinum 1000W 3. Interno: come è fatto 2
Seasonic Platinum 1000W 3. Interno: come è fatto 3  Seasonic Platinum 1000W 3. Interno: come è fatto 4

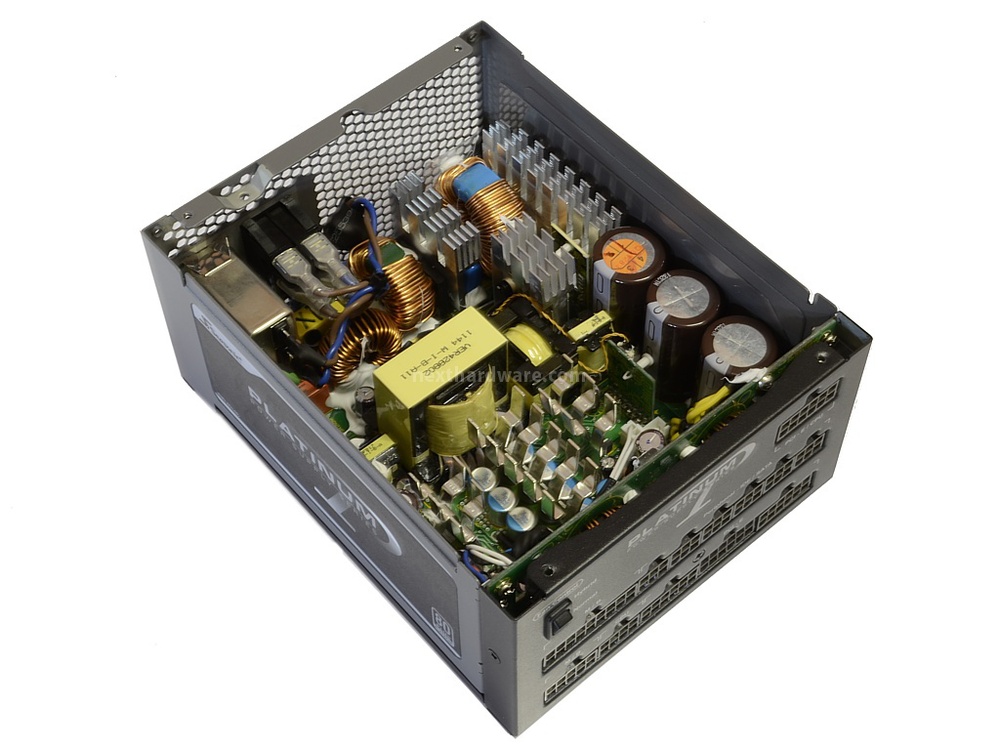

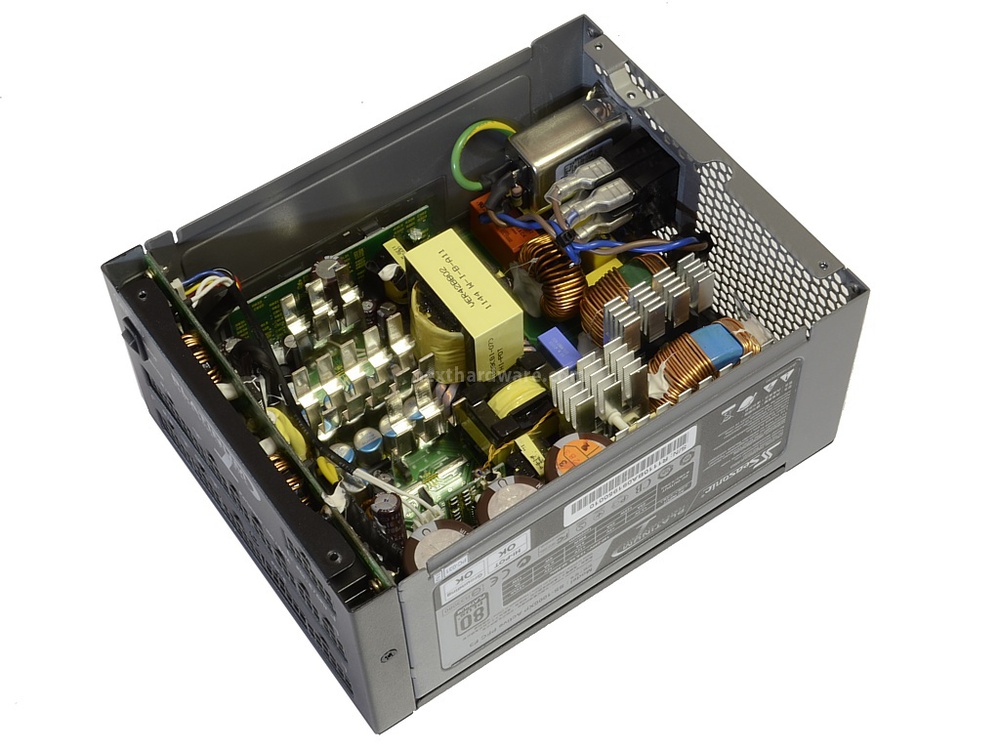

La visibilità non è ottimale, ma ci consente comunque di dare un sguardo alla struttura interna; lo spazio è completamente utilizzato anche se la disposizione conserva un buona organizzazione.

Ciò che più colpisce è la ridotta dimensione degli elementi dissipanti, chiaro indice di elevata efficienza e di eccellente progettazione, soprattutto se consideriamo che è possibile, sotto il 20% del carico, fare a meno della ventilazione forzata.



Seasonic Platinum 1000W 3. Interno: come è fatto 5

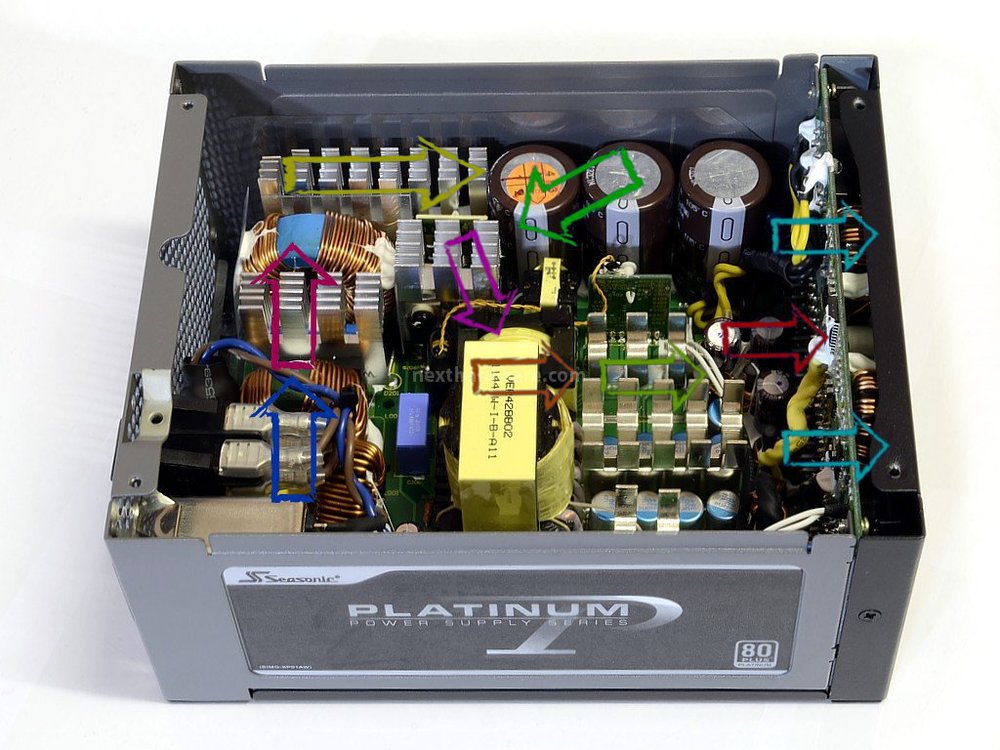

La corrente segue nel Platinum 1000W un percorso classico.

Seguendo le frecce troviamo:

  • Ingresso AC su presa filtrata.
  • Filtraggio d'ingresso.
  • Rettificatore.
  • Controllo PFC.
  • Condensatori primari.
  • Transistor di Switching.
  • Trasformatore 12V.
  • Rettificatori d'uscita.
  • Filtraggio d'uscita.
  • Moduli DC-DC.
  • Uscita.
