Seasonic Platinum 1000W

Test di accensione e ripple



L'analisi dinamica effettuata mediante l'utilizzo di un oscilloscopio digitale ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.

Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato,  ma per via della tensione sinusoidale di partenza e per le tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple) più o meno ampie e con una frequenza dipendente dalle scelte progettuali.

Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.

Ricordiamo che la valutazione del ripple è ottenuta mediante l'applicazione di un carico puramente resistivo, motivo per cui le oscillazioni sono filtrate dai soli componenti presenti nell'alimentatore.

In uno scenario reale, considerata la presenza di un gran numero di condensatori su tutte le periferiche "utilizzatrici", il valore picco picco potrebbe risultare nettamente inferiore.

I valori mostrati in fase di test, quindi, sono da intendersi come i massimi possibili.

Altrettanto importante è la variazione all'atto dell'accensione.

Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.



Â	Â

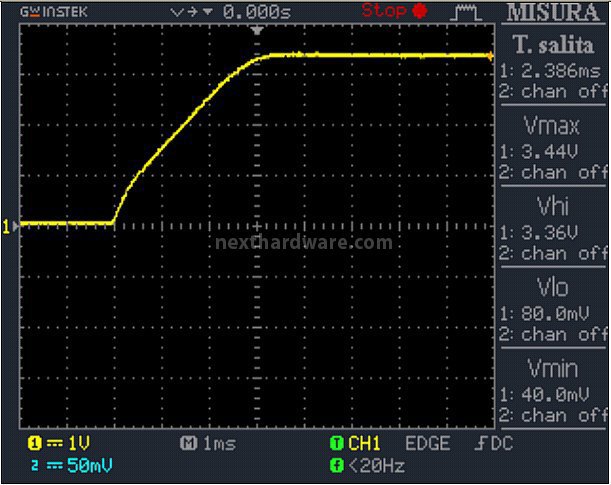

Il Seasonic Platinum 1000W fornisce tensione all'accensione in modo fulmineo.

Tutte le tre tensioni di interesse passano da 0 al valore nominale in tempi brevissimi e senza alcuna esitazione.

Inutile dire che non si registrano anomalie, né durante la salita né sul picco che resta contenuto entro valori inferiori ai 200mV sui 12V ed 80mV sulle altre due linee.

Il tempo di salita, maggiore sulla linea da 12V, registra un massimo di 9ms.

Il tempo impiegato per avere il segnale di abilitazione è di circa 330ms.

Le tensioni prodotte a vuoto mostrano un ripple molto contenuto, ad eccezione dei 3,3V in cui supera i 100mV.

Il valore non è certamente preoccupante e non necessariamente significativo, in quanto derivato dall'assenza di carico.



Â	Â

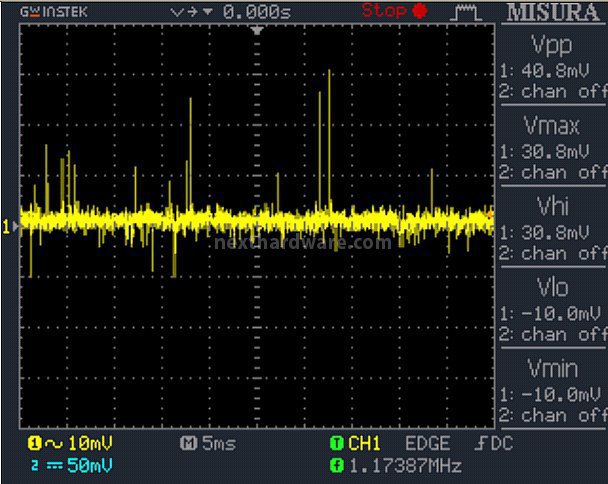

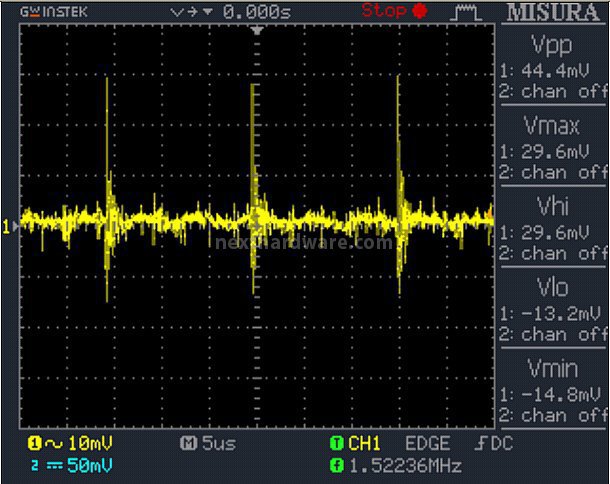

Low Frequency Ripple 12V @ 0%	PWM Frequency Ripple 12V @ 0%
Â	Â

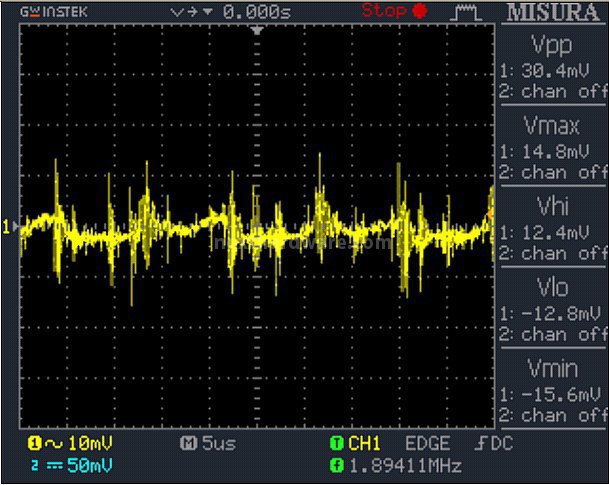

Low Frequency Ripple 12V @ 50%	PWM Frequency Ripple 12V @ 50%
Â	Â
Low Frequency Ripple 12V @ 100%	PWM Frequency Ripple 12V @ 100%



Il ripple sulla linea da 12V è estremamente contenuto e non subisce variazioni di rilievo al variare del carico.

Tuttavia, compare persistente la componente in bassa frequenza a 100Hz derivante dalla rettifica della tensione di alimentazione.



Â	Â

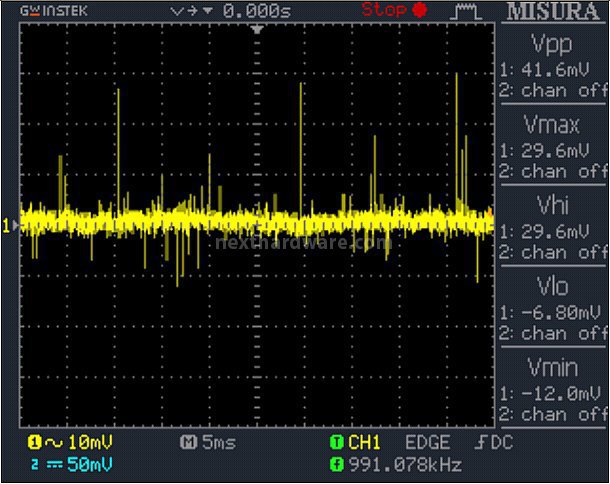

Low Frequency Ripple 5V @ 0%	PWM Frequency Ripple 5V @ 0%
Â	Â
Low Frequency Ripple 5V @ 50%	PWM Frequency Ripple 5V @ 50%
Â	Â
Low Frequency Ripple 5V @ 100%	PWM Frequency Ripple 5V @ 100%



Anche sui 5V non si hanno variazioni apprezzabili sull'ampiezza delle oscillazioni e non si ha traccia della frequenza di rete.



Â	Â
Low Frequency Ripple 3,3V @ 0%	PWM Frequency Ripple 3,3V @ 0%
Â	Â
Low Frequency Ripple 3,3V @ 50%	PWM Frequency Ripple 3,3V @ 50%
Â	Â
Low Frequency Ripple 3,3V @ 100%	PWM Frequency Ripple 3,3V @ 100%

Sui 3,3V si ha un netto miglioramento, con il ripple che si riduce in ampiezza al crescere del carico applicato.

Il test ha confermato l'ottimo stadio secondario che riesce a filtrare egregiamente la tensione d'uscita, anche meglio della concorrenza, contenendo le oscillazioni ben al di sotto dei 100mV.
