Seasonic CORE GX-750 ATX 3 (2024)

12. Accensione e ripple

L'analisi dinamica, effettuata mediante l'utilizzo di un oscilloscopio digitale, ci consente di verificare con sufficiente precisione le variazioni temporali delle tensioni d'interesse.

Il loro andamento, infatti, non è determinato esclusivamente dal carico applicato ma, a causa della tensione sinusoidale di partenza e delle tecniche di riduzione utilizzate, le tensioni "continue" prodotte dall'alimentatore sono soggette ad impercettibili fluttuazioni (ripple), più o meno ampie, e con una frequenza dipendente dalle scelte progettuali.

Tali variazioni, seppur ininfluenti entro certi limiti, sono un chiaro indice della bontà del prodotto.

Secondo quanto richiesto dallo standard ATX, tra l'alimentatore ed il carico, nel punto in cui viene collegata la sonda dell'oscilloscopio, si interpongono due condensatori di opportuno valore per simulare con maggiore precisione lo scenario che verrebbe a crearsi all'interno di una postazione reale.

Altrettanto importante è la variazione all'atto dell'accensione.

Nel passare dallo zero al valore d'esercizio, le tensioni potrebbero presentare picchi più o meno "pericolosi" per l'hardware alimentato o potrebbero impiegare tempi eccessivi o, ancora, mostrare incertezze che pregiudicherebbero l'avvio del sistema.

Â

Â

Â

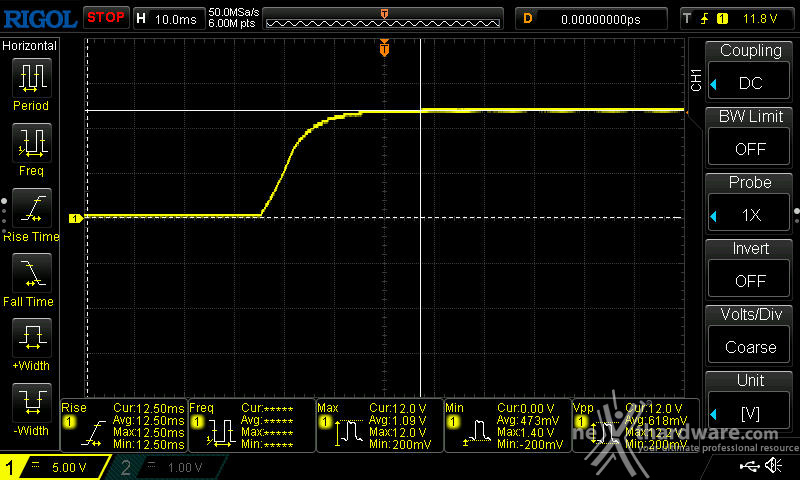

Durante la fase di accensione tutte le tre tensioni d'interesse raggiungono velocemente il valore nominale senza mostrare incertezze o picchi anomali; il comportamento è analogo a quello osservato sui modelli della serie FOCUS.

Il cavo PG (Power-Good) del connettore ATX segnala la completa operatività del Seasonic CORE GX-750 ATX 3 in 170ms.

Â

Â

Â

Â

Â

Â

L'ampiezza dell'oscillazione della tensione d'uscita sulla linea da 12 volt è analoga a quella vista sul FOCUS GX-1000 ATX 3.0 da noi recensito a fine 2023.

Un ripple di circa 30mVpp è senza dubbio un ottimo risultato per questa fascia e, comunque, ben lontano dal limite massimo di 120mV previsti dallo standard ATX.

Â

Â

Â

Â

Â

Â

Discorso analogo per la linea da 5 volt, che presenta un ripple di poco superiore agli 11mVpp, quindi abbondantemente entro il limite dei 50mV.

Â

Â

Â

Â

Â

Â

Anche la linea da 3,3 volt presenta un ripple estremamente contenuto, con meno di 10mVpp a fronte di un limite di 50mVpp.

Considerando la fascia di appartenenza, possiamo ritenerci soddisfatti dal momento che i risultati sono del tutto analoghi a quelli visti su molti altri modelli di fascia superiore.
