Sapphire Radeon HD 5970 OC
| | La prima cosa che colpisce della HD5970 sono le dimensioni, ben 30,5 cm. La scheda è caratterizzata da un design dual slot ed è raffreddata da una singola ventola radiale. Il dissipatore ricorda in scala quello delle sorelle minori riprendendo lo stesso design. Sapphire ha personalizzato la grafica del layout della scheda e ha aumentato le frequenze di funzionamento di GPU e memorie di 10 Mhz. |

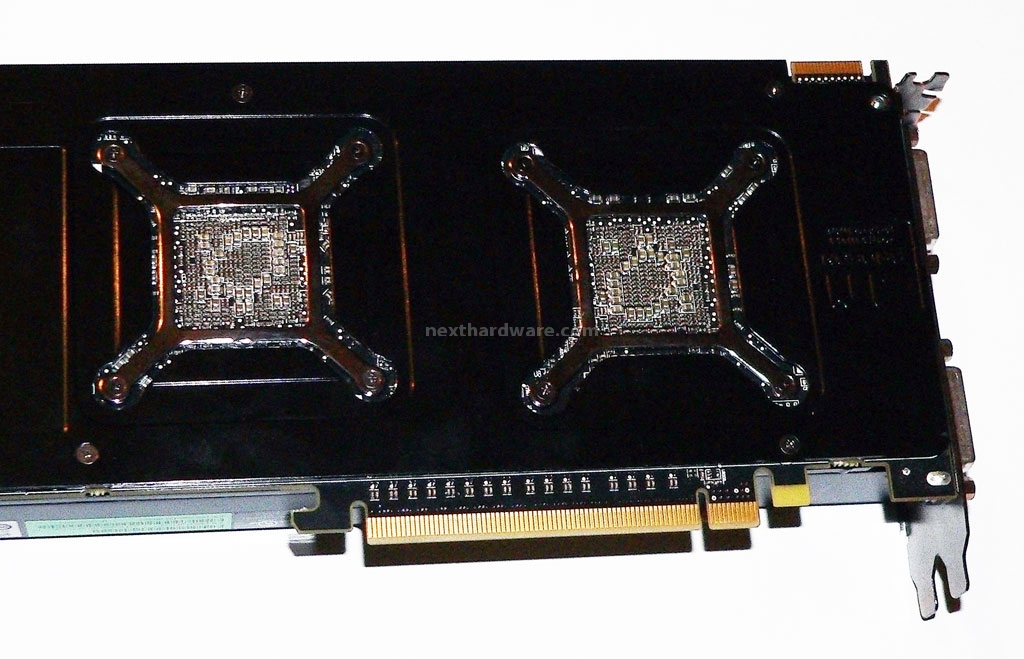

| | Il retro della scheda è protetto da una grossa placca metallica, atta a proteggere il PCB e conferire solidità alla struttura. Le due GPU sono dotate di staffe di fissaggio indipendenti così da bilanciare al meglio la pressione del dissipatore sulle stesse. In alto a destra è visibile il singolo connettore CrossFireX, è possibile utilizzare un massimo di due HD5970 sullo stesso sistema, avendo quindi a disposizione ben 4 GPU per un totale di 6400 unità di elaborazione e 4 GB di GDDR5. |
| | A differenza delle altre schede della serie HD5000, la HD5970 è dotata di due porte DVI Dual Link e una porta Mini Display Port. Il formato Mini Display Port è stato introdotto da Apple al fine di ridurre gli ingombri del connettore DP, mantenendone però tutte le caratteristiche elettriche. Tutte le interfacce video della HD5970 sono protette HDCP, è quindi possibile riprodurre contenuti ad alta definizione anche a piena risoluzione. Sopra le porte di comunicazione è presente una grossa griglia di areazione, atta all'estrazione dell'aria calda dal case, garantendo il massimo raffreddamento delle due GPU. Le tre interfacce possono essere usate contemporaneamente solo con l'uso di un monitor Display Port o con l'utilizzo di un adattatore Display Port DVI-VGA-HDMI di tipo attivo, non sono infatti presenti un numero sufficiente di sorgenti di clock per gestire tutte le interfacce in modalità DVI o VGA. |
| | La scheda è dotata di due connettori di alimentazione PCI-E da 6 e 8 pin. Il PCB è predisposto per l'installazione di un secondo connettore 8 pin in sostituzione di quello da 6, è quindi possibile che in futuro siano rilasciate versioni di HD5970 ancor più orientate all'overclock. La scheda è accreditata di un consumo in idle di “soli” 42W, che passano a pieno carico a 294W. Le tecnologie di risparmio energetico integrate nella HD5970 riducono le frequenze di funzionamento di GPU e memorie rispettivamente a 150 e 300 Mhz quando la scheda video non è utilizzata in modalità 3D. |
| | Il bundle fornito con la Sapphire HD5970 OC è decisamente buono ed include un set completo di cavi e ben due videogiochi completi:
|
