Sapphire Radeon HD 5670 1GB e ATI Radeon HD 5670 512MB
Le schede video della serie HD 5670 sono caratterizzate da un PCB di dimensioni contenute (meno di 17 cm) e dalla assenza di qualsiasi alimentazione aggiuntiva. ATI dichiara un consumo massimo di 61W, potenza inferiore ai 75W erogabili dal connettore PCI-E 16x integrato nelle schede madri. La gestione del sistema di raffreddamento può essere affidato ad una logica più o meno complessa a seconda delle esigenze del singolo produttore; nel nostro caso, sia la scheda di Sapphire che il reference design ATI adottano un sistema a due conduttori. Le memorie utilizzate sono di tipo GDDR5, una novità per ATI che fino ad oggi aveva impiegato in questa fascia di mercato solo memorie GDDR3, gli 8 chip di memoria (4 nella versione a 512 MB) sono collegati con un bus a 128bit alla GPU ATI Redwood.
| | |

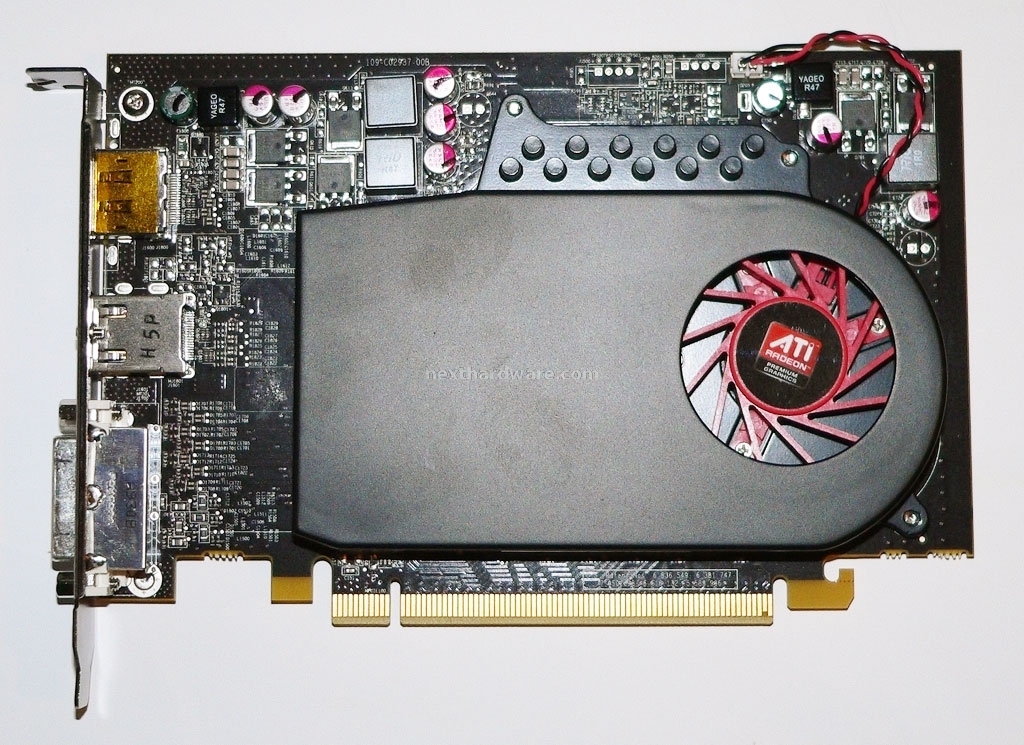

| Entrambe le schede sono prodotte secondo lo stesso progetto ma con alcune piccole differenze. La scheda Sapphire è dotata di bridge CrossFire, soluzione decisamente più affidabile per creare un CF di due schede HD5670 rispetto alla modalità Bridge Less della versione reference dove è necessario usare un chipset di ultima generazione con supporto CrossFire Peer To Peer. Il dissipatore installato nel modello reference è di tipo single slot, compatto e abbastanza efficiente, Sapphire ha invece optato per un sistema di raffreddamento prodotto da Artic Cooling. | |
| | |
| Il retro del PCB della HD5670 non è particolarmente affollato, nelle versioni da 1 GB di memoria, sono visibili i 4 chip di memoria GDDR5 privi di ogni tipo di raffreddamento. | Le ATI HD5670 integrano al lancio 3 connettori video (1 DVI + 1 HDMI + 1 Display Port). E' lasciata piena libertà ai singoli produttori di variare questa configurazione, inserendo ad esempio una porta VGA. |
Come le altre schede della serie HD5000, anche la HD5670 supporta Eyefinity per un totale di 4 monitor. Al lancio saranno disponibili solo schede con 3 connettori, il quarto monitor non sarà quindi utilizzabile, come riferimento ricordiamo che l'ASIC delle HD5870 supporta fino a 6 monitor e 5 quello delle HD5700. Per utilizzare 3 monitor è necessario l'uso di uno schermo Display Port, o l'acquisto di un adattatore DP-DVI, DP-HDMI o DP-VGA attivo, le soluzione passive non possono funzionare a causa del numero ridotto di generatori di clock presenti sulle schede video; a nostro avviso questa limitazione è piuttosto fastidiosa dato il costo di questo tipo di adattatori.
| | La GPU che equipaggia le HD5600 è prodotta a 40 nm come le sorelle maggiori delle serie HD5700 e HD5800. Dotata di 400 unità di elaborazione è l'equivalente di una “mezza” HD5770 con cui condivide il bus della memoria a 128 bit. Sono ovviamente supportate le librerie DirectX 11 e Shader Model 5.0. Le frequenze operative sono pari a 775 Mhz per la GPU e 1000 Mhz (4 Ghz GDDR5) per le memorie ed è possibile, come di consueto, praticare overclock attraverso il menù Overdrive del Catalyst Control Center. |
