3. Vista da vicino - Parte prima

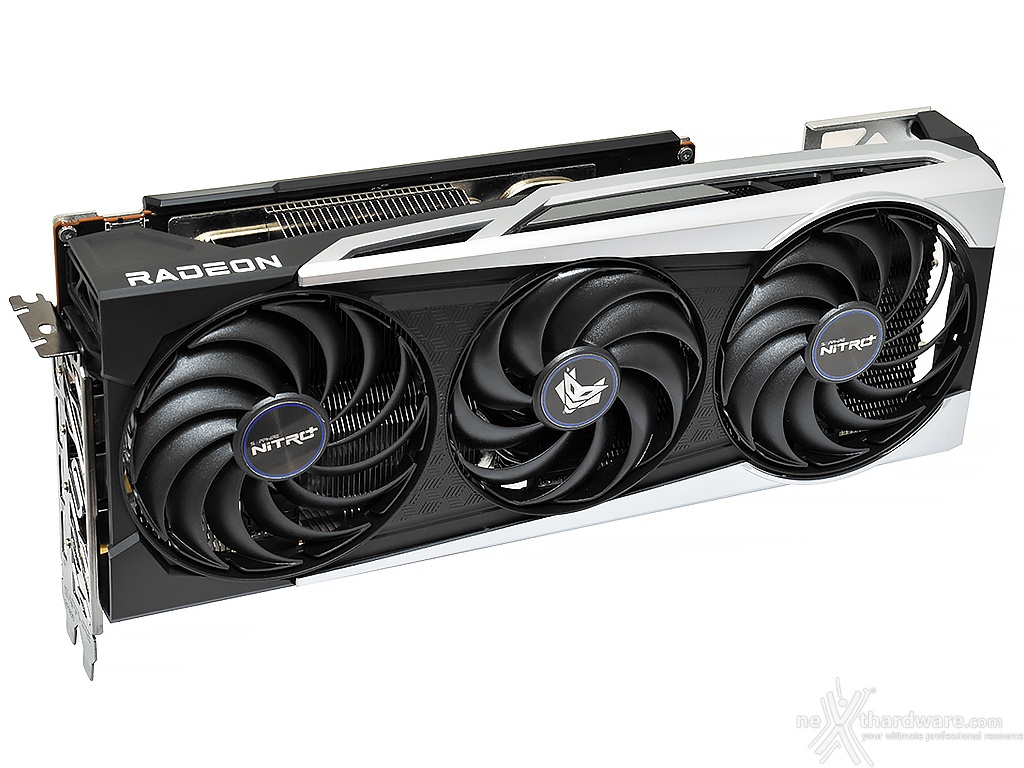

Il design della NITRO+ Radeon RX 6800 XT ricorda vagamente quello visto sulla medesima versione della RX 5700 XT di scorsa generazione, ovvero una livrea nera con due inserti argentati che riprendono la colorazione del backplate.
Le dimensioni sono piuttosto generose, ben 310x134x55mm, rendendo la scheda più lunga del 17% e più spessa e alta del 12% rispetto al modello reference di AMD.
Nonostante ci si possa aspettare un peso particolarmente elevato, la bilancia segna solo 1230g, circa 300 grammi in meno rispetto ai 1510 della reference.
Presenti tre elementi RGB, di cui il primo situato tra backplate e dissipatore, il secondo in alto al centro con il logo del produttore su sfondo specchiato ed il terzo direttamente sul retro.
La parte attiva del sistema di raffreddamento è composta da un tris di ventole caratterizzate da design ibrido che concilia i vantaggi dei modelli assiali con la potenza dei modelli blower.
Le due ventole esterne, da 100mm e munite di 12 pale, girano in senso opposto (antiorario), rispetto a quella centrale da 90mm con 9 pale.
La NITRO+ Radeon RX 6800 XT dispone anche della modalità 0dB, che permette di tenere inattive le ventole quando la GPU sta lavorando a basso carico, restituendo così una silenziosità estrema quando, ad esempio, si naviga su Internet o si guarda un film.
Il backplate della NITRO+ Radeon RX 6800 XT è certamente uno degli elementi che per primi saltano all'occhio.
Si tratta di un elemento realizzato interamente in alluminio anodizzato, spazzolato e verniciato di argento, con una serie di fori sulla parte destra per permettere al calore di fuoriuscire più facilmente.
Sullo stesso, inoltre. è presente il logo del produttore illuminato da un LED RGB gestibile tramite il software TriXX in versione 8.0.

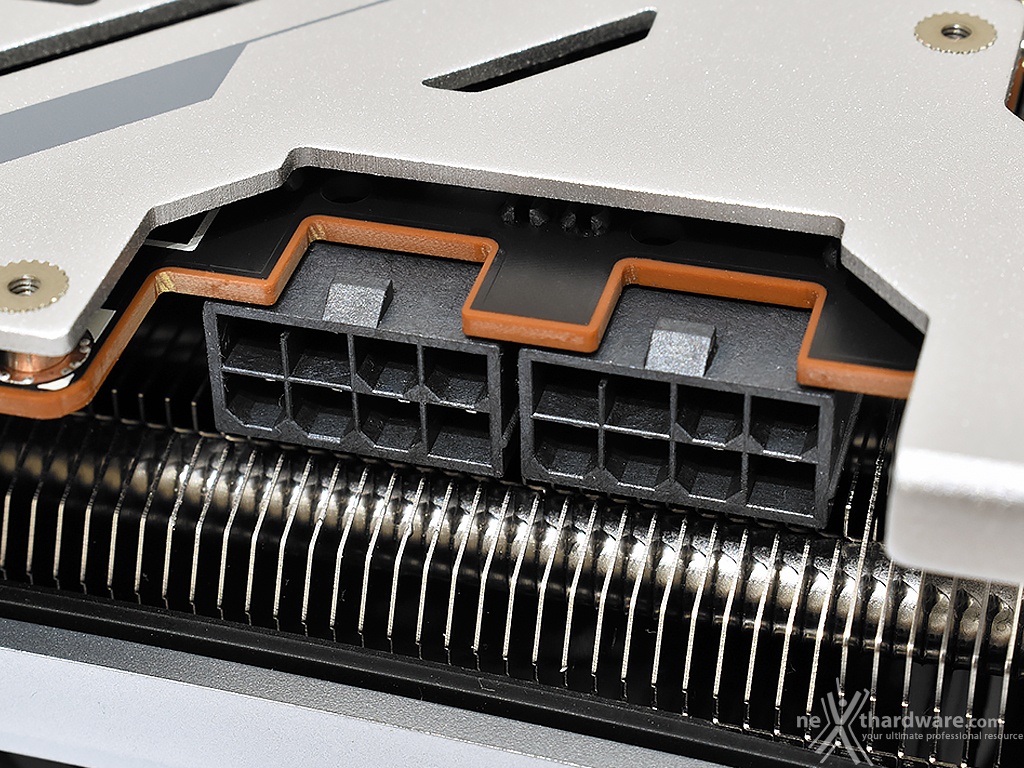

L'alimentazione è affidata a due connettori PEG da 8 Pin, collocati in alto a destra, sufficienti per soddisfare le esigenze energetiche della scheda anche in caso di pesante overclock.
 Â |  Â |
Analogamente all'intera linea di schede video RDNA 2, anche la NITRO+ Radeon RX 6800 XT è sprovvista del connettore CrossFire per le configurazioni multi GPU.
Questa zona del PCB è stata quindi utilizzata da SAPPHIRE per il selettore del BIOS, disponibile in modalità Quiet e Performance.
La prima, caratterizzata da una frequenza di boost pari a 2285MHz e un TGP di 264W, favorisce una rumorosità contenuta a discapito di temperature leggermente più elevate, mentre la seconda raggiunge i 2360MHz e porta il TGP a 289W.
Un'interessante novità introdotta da SAPPHIRE è la possibilità di selezionare il BIOS direttamente via software, posizionando l'indicatore nello slot più a sinistra, così da evitare di accedere fisicamente alla scheda una volta montata nel case.
Il comparto delle connessioni differisce leggermente da quello del modello reference di AMD: al posto di una porta USB-C vi è un ulteriore DisplayPort, per un totale di quattro porte, nello specifico una HDMI 2.1 e tre DisplayPort 1.4.
