3. Sapphire Radeon HD 7870 FLEX Edition
Â
Â
Sapphire ha deciso di modificare significativamente il progetto della HD 7870 per adattarlo alle proprie esigenze costruttive.
Le dimensioni del PCB sono cresciute di due millimetri per cui l’ingombro della scheda risulta superiore al modello di riferimento, anche se solo marginalmente.
Â
Il PCB è rinforzato con una staffa in metallo, ancorata nella parte alta dello stesso, che svolge inoltre la funzione di dissipazione passiva dei moduli GDDR5 e della sezione di alimentazione della scheda.
Â

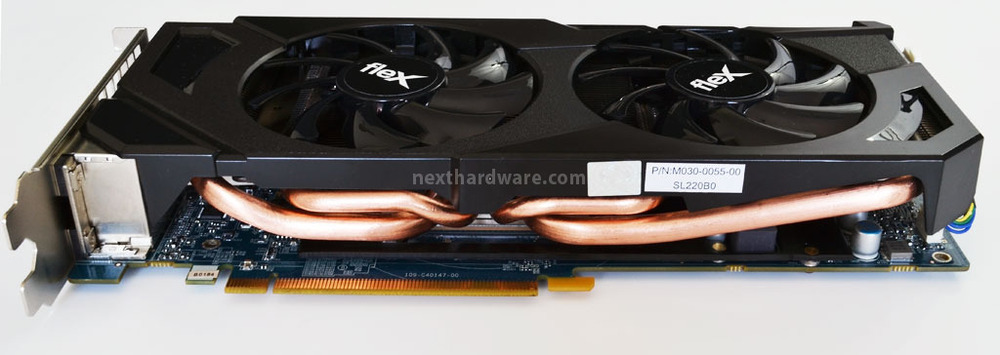

Per migliorare il trasferimento termico, Sapphire ha adottato un dissipatore composto da quattro HeatPipes caratterizzate da sezioni differenti in base alla loro lunghezza.
Quelle poste direttamente sopra la GPU sono più corte e sottili, mentre situate lungo i bordi sono più spesse e trasferiscono il calore ai lati opposti del radiatore in alluminio.
Â
Il design delle pale delle due ventole è meno complesso rispetto a quello utilizzato per la HD 7770 Vapor-X, ma anche in questo caso la rumorosità è veramente bassa ed il regime di rotazione resta contenuto anche sotto carico.
Â
Per la HD 7870 FLEX Edition, Sapphire ha adottato una nuova staffa PCI che garantisce una migliore espulsione dell’aria calda spostata dalle ventole della scheda video.
La dotazione di porte di comunicazione include una DVI-I Dual Link, una DVI-D Single Link, una HDMI 1.4a e una DisplayPort 1.2.
Le porte DVI e HDMI possono essere utilizzate tutte in contemporanea, senza la necessità di acquistare alcun adattatore DP-DVI per poter configurare un sistema Eyefinity dotato di tre monitor digitali; è inoltre possibile collegare un quarto schermo DisplayPort alla relativa porta.
Â
Al pari delle sorelle maggiori della serie HD 7900, anche la HD 7870 FLEX Edition è equipaggiata con la tecnologia DUAL BIOS che consente di programmare due differenti profili di funzionamento della scheda e di garantire, in caso di guasto o errato flash del BIOS primario, la possibilità di utilizzare una copia di sicurezza per ripristinarne il regolare funzionamento.
Â
AMD Radeon HD 7870 GHz Edition | Sapphire Radeon HD 7870 FLEX Edition BIOS 1 | Sapphire Radeon HD 7870 FLEX Edition BIOS 2 | |
GPU | "Pitcairn" | "Pitcairn" | "Pitcairn" |
Stream Processors | 1280 | 1280 | 1280 |
Frequenza GPU | 1GHz | 1GHz | 1.05GHz |
Quantità Memoria V. | 2GB GDDR5 | 2GB GDDR5 | 2GB GDDR5 |
Bus Memoria V. | 256Â bit | 256 bit | 256 bit |
Frequenza Memoria V. | 1200MHz | 1200MHz | 1250MHz |
Alimentazione | 2 x PCI-E 6pin | 2 x PCI-E 6pin | 2 x PCI-E 6pin |
Uscite Video | 1 DVI-I DL 1 HDMI 2 mini DP | 1 DVI-I DL 1 DVI-D SL 1 HDMI 1 DP | 1 DVI-I DL 1 DVI-D SL 1 HDMI 1 DP |
Il BIOS primario è programmato con le frequenze di riferimento proposte da AMD (1GHz per la GPU e 1.2GHz per le memorie), mentre il BIOS secondario è overcloccato di fabbrica incrementando di 50MHz la frequenza sia della GPU che delle memorie.
