R700
AMD ha deciso di adottare un approccio modulare per le sue schede video top di gamma, invece di creare ex novo un chip ad elevate prestazioni, ha optato per installare due GPU sullo stesso PCB. Questa soluzione è già stata sperimentata nella HD3870 X2 dove erano impiegate due GPU R680, la HD 4870 X2 è dotata invece di due GPU RV700 , le stesse che equipaggiano le sorelle minori HD 4870 512 MB adottandone anche le frequenze operative, ma raddoppiando la memoria video a disposizione di ogni GPU.
La HD 4870 X2 è equipaggiata con ben 2 GB di memoria GDDR5 , 1 GB dedicato per ogni GPU, questa soluzione può fornire vantaggi prestazionali alle alte risoluzioni, dove la dimensione delle texture può saturare i canonici 512 Mb di cui sono dotate la maggior parte delle schede video moderne.
Le GPU sono prodotte a 55 nm , supportano pienamente le Direct X 10.1 introdotte con il Service Pack 1 di Windows Vista e lavorano alla frequenza di 750 Mhz . La scheda è accreditata di una potenza di calcolo teorica di ben 2.4 TFLOPs con un consumo massimo di 286W
A questo indirizzo è possibile trovare una completa descrizione dell'architettura delle GPU R700.
Specifiche Tecniche
| | HD 4870 X2 2 GB GDDR5 | HD 4850 512 MB GDDR3 | HD 4870 512 MB GDDR5 |
| GPU | 2 x R700 | RV700 | RV700 |
| Dimensioni die | 260 mm^2 | 260 mm^2 | 260 mm^2 |
| Frequenza GPU | 750 Mhz | 625 Mhz | 750 Mhz |
| Shader | 1600 | 800 | 800 |
| Texture | 80 | 40 | 40 |
| Z/Stencil | 128 | 64 | 64 |
| AA Resolve | 128 | 64 | 64 |
| Memoria | 2 GB GDDR5 24 moduli | 512 MB GDDR3 8 moduli | 512 MB GDDR5 8 moduli |
| Bus Memoria | 256 bit x 2 | 256 bit | 256 bit |
| Frequenza Memoria | 3600 Mhz (900*4) | 1866 Mhz (933*2) | 3600 Mhz (900*4) |
| Dissipatore | Doppio Slot | Single Slot | Doppio Slot con HeatPipe |
| Prezzo listino Sapphire | 420,00€ | 159,00€ (199,00€ per la versione Toxic) | 220,00€ |
Architettura Modulare

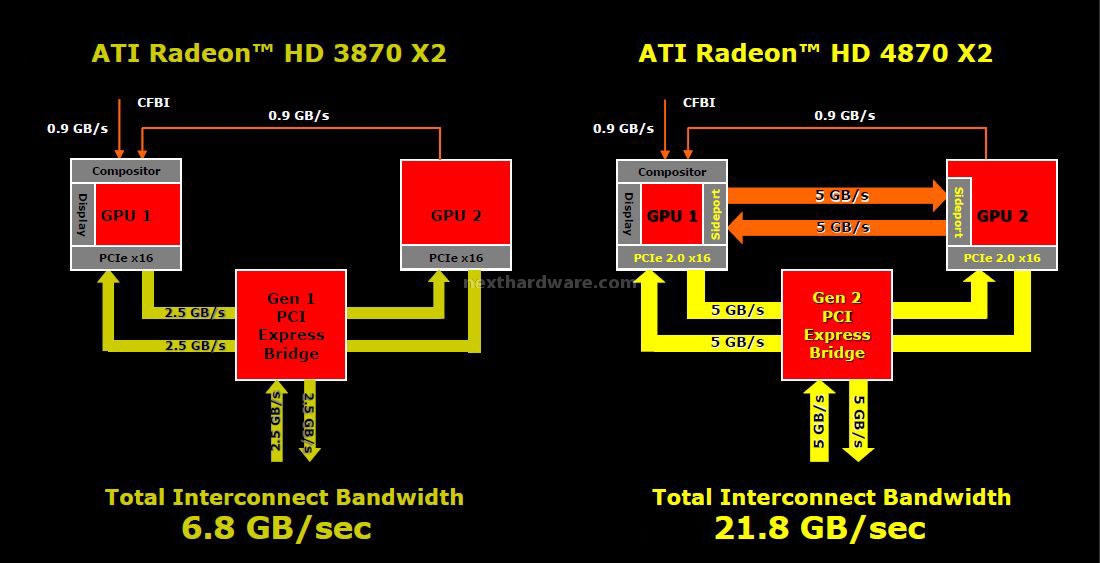

Le due GPU sono interconnesse attraverso un bridge PCI E 2.0 prodotto da PLX Technology serie PEX86xx , l'adozione di questo bridge di nuova generazione, ha permesso di raddoppiare la banda di comunicazione tra le due GPU e il sistema, eliminando uno dei principali colli di bottiglia della HD3870 X2. Il Bridge PLX mette a disposizione 3 canali bidirezionali a 5 GB/s, a questo si aggiungono 0.9 GB/s della connessione CrossFire e ulteriori 5 GB/s simmetrici attraverso la connessione Siderport integrata nelle GPU R700.
Attualmente la sideport è disabilita , AMD ritiene infatti che con gli attuali programmi grafici questa funzionalità non sia necessaria, sarà però abilitata in futuro con un semplice aggiornamento dei driver video. La sideport garantirebbe un'ulteriore boost prestazionale rispetto ad una configurazione Cross Fire X di due HD 4870, probabilmente AMD si riserva di attivare questa feature in risposta alle future VGA NVIDIA.
Rispetto alla passata generazione il bandwidth tra le GPU è stato quindi triplicato.
