Il top

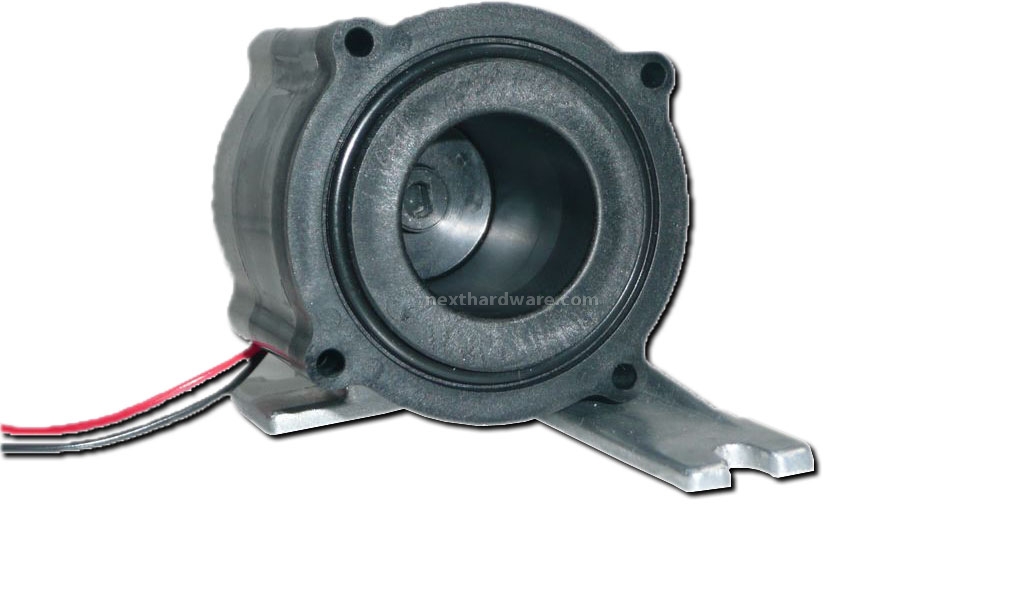

Particolare della parte esterna del top. Si può notare il raccordo in ingresso con doppia filettatura 1/2”G maschio e 1/4”G femmina. Sul raccordo in uscita, come detto in precedenza, è possibile installae un raccordo con filetto 1/4”G maschio Il raccordo in ingresso ha un diametro interno di 10,5mm mentre quello in uscita di 5mm. | Particolare dell'interno del top. Al centro si può notare il supporto per l'albero. |
Il rotore
Il rotore è composto da un potente magnete avvolto in una struttura di materiale plastico anti-attrito caricato in fibra in grado di conferire grande resistenza meccanica e indeformabilità nel tempo. | La girante è a chiocciola e forma un corpo unico con il rotore. Questa scelta permette di garantire una lunga durata nel tempo data l'assenza di parti mobili e di attriti tra le stesse. |
Dettagli
| I raccordi portatubo forniti in dotazione sono i classici usati su titti i prodotti Ybris: hanno un ID di 9,5mm e un OD massimo di circa 13mm al fine di garantire un ottima tenuta anche con tubi da 12mm interno. Con questa pompa (date le alte pressioni in gioco) si consiglia vivamente l'utilizzo di fascette cosi da scongiurare eventuali perdite. |
Un particolare dell'interno della pompa. Sulla parte bassa possiamo scorgere l'alloggio dell'albero. | |
L'albero e i supporti sono costruiti in ceramica al fine di garantire una durata pressochè infinita nel tempo. |
