2° Componentistica e Layout
|

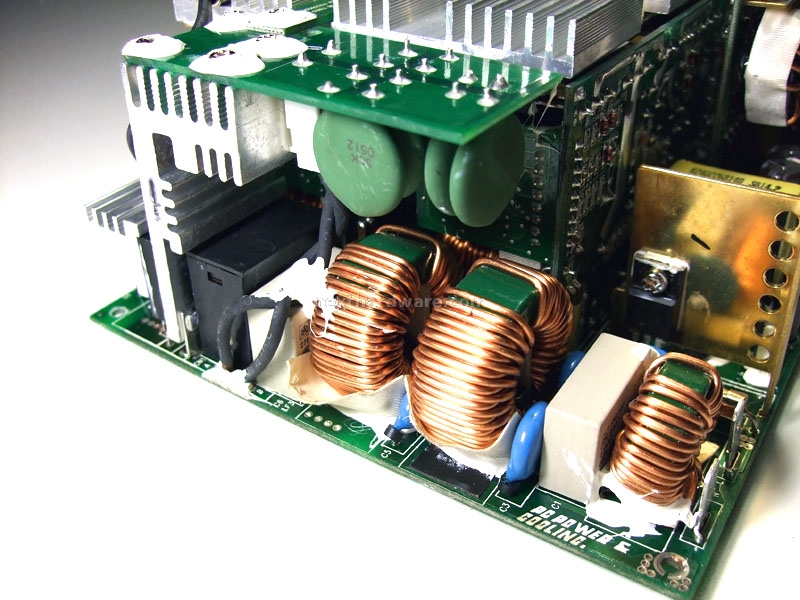

Sezione adibita al filtraggio e la rettifica della corrente in ingresso notare le dimensioni ragguardevole dei filtri toroidali. Osservate inoltre il grande dissipatore a “sandwich” che ospita al suo interno il rettificatore AC/DC. In bella mostra la “firma” di Pc Power & Cooling sul margine della scheda madre. |
Particolare vista del più esterno dei due alimentatori 50Ampere +12,0 volt. |

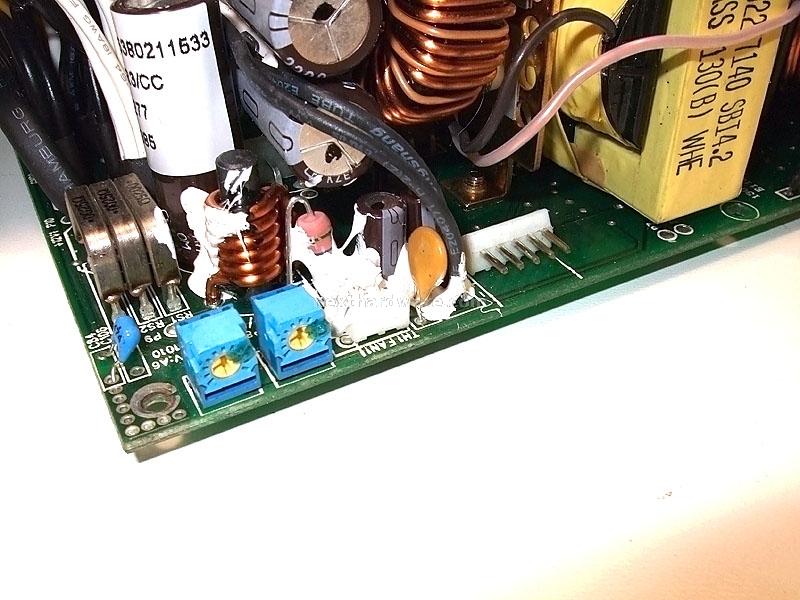

Come poteva mancare su un alimentatore di questo livello la possibilità di agire su trimmer per regolare le tensioni in uscita:
|
Lato connessioni in uscita: particolare curioso la scelta di utilizzare cavi di colore bianco per identificare le linee a +12volt. Notare la grande quantità di cablaggi saldati e l'ordine con cui vengono disposti sul circuito. |
Condensatori in ingresso: Uno per ogni alimentatore da 50Ampere prodotti da Hitachi . Specifiche 390uF 450volt |
Condensatori in uscita: Ormai celebri sia per le applicazioni su motherboard che nei migliori alimentatori i Nippon Chemi-Con della serie KY. Specifiche 2200uF 10volt e 3300uF 16volt. |
