1. Visto da vicino
Il Patriot Hellfire M.2 NVMe 480GB giunto in redazione è una versione retail, quindi dotata della confezione con la quale viene commercializzato.
La stessa è costituita da un pratico blister su cui sono riportate le informazioni più importanti tra cui la sua capacità , il formato e la tipologia d'interfaccia utilizzata.
Posteriormente, in alto, troviamo il logo del produttore ed il nome della serie, quindi una breve descrizione multilingue delle principali caratteristiche.
In basso, invece, abbiamo una serie di informazioni inerenti il produttore, la durata della garanzia, tutti i loghi inerenti le certificazioni, il luogo di produzione, un codice a barre ed il product number.
Il Patriot Hellfire M.2 NVMe 480GB adotta un compatto formato M.2 2280 ed utilizza un PCB di colore blu.
L'immagine in alto ci mostra la parte anteriore dell'unità M.2 contenente tutti i componenti principali totalmente nascosti dall'etichetta adesiva, oltre a quelli costituenti l'elettronica secondaria localizzati nelle immediate vicinanze del foro adibito al fissaggio del drive.
Sulla parte posteriore del PCB abbiamo due chip NAND Flash di cui uno coperto da una seconda etichetta adesiva che riporta il serial number, la capacità ed un QR Code.
In alto, invece, oltre ad un nutrito numero di componenti SMD miniaturizzati, troviamo una piazzola che sarà presumibilmente utilizzata per ospitare un ulteriore chip di SDRAM cache sui futuri modelli da 1TB.
Dopo aver rimosso con cautela l'etichetta possiamo finalmente osservare la disposizione e la natura dei principali componenti ivi installati.
Partendo da sinistra abbiamo i due moduli di NAND Flash, a seguire il controller e, quindi, il chip DRAM per la cache dei dati, posizionato in prossimità del connettore.
Il controller impiegato sul drive è un Phison PS5007-E7 di ultima generazione di cui, purtroppo, si conoscono ancora pochi dettagli riguardanti l'architettura.
Tale controller supporta l'interfaccia PCIe rev 3.0, il protocollo NVMe 1.1b, fino a 4GB di cache DDR3 ed integra un avanzato circuito di correzione degli errori BCH ECC 120bit/2kB.
L'interfaccia con le memorie è del tipo a otto canali ed il supporto comprende tutte le tipologie più recenti di NAND Flash, quindi SLC, MLC, TLC e VNAND-3D.
Molto corposo anche l'elenco delle tecnologie implementate ai fini della sicurezza dei dati che comprendono SmartECC, SmartFlush, GuaranteedFlush ed End-to-End Data Path Protection, ma nessuna di esse viene menzionata tra le caratteristiche del prodotto.
Il Phison PS5007-E7 supporta la criptazione dei dati hardware in standard AES-256 tramite TCG security App ma, allo stato attuale, il firmware in grado di implementarla è ancora in fase di sviluppo.
Sul fronte dei consumi il controller è conforme con il sistema di risparmio energetico L1.2, mentre l'affidabilità nel tempo delle NAND Flash è affidata ad un avanzato sistema di Wear-Leveling sia statico che dinamico.
Per quanto concerne le memorie, Patriot utilizza per il suo SSD di punta delle NAND Flash MLC planari realizzate con processo produttivo a 15nm, in grado di garantire ottime prestazioni unite ad un ridotto consumo energetico.
Questi chip sono realizzati da PTI, un partner di Phison che acquista le lastre di silicio direttamente dai grandi produttori (Toshiba, SanDisk, Micron, Samsung e Hynix SK) e che si occupa del processo di taglio e confezionamento degli stessi che vengono selezionati secondo i requisiti richiesti dai vari produttori.
Questi quattro chip, identificati con la sigla DA8AG5LAUA, hanno una densità pari a 128GB (per un totale di 512GB installati).

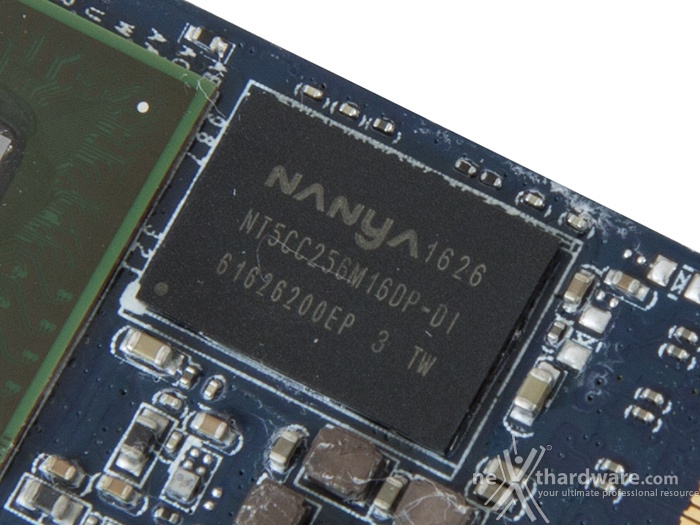

Da ultimo un close-up del chip DRAM NANYA LP-DDR3 da 512MB identificato dalla sigla NT5CC256M16DP-DI ed utilizzato come cache dei dati per velocizzare le operazioni del controller.
