Componentistica e Layout:
| | Pcb ben strutturato che però soffre in modo evidente delle dimensioni molto compatte dell'alimentatore: come potete vedere, non sono poche le piste che sono state “rinforzate” annegando nello stagno delle barre in metallo. Nonostante questa pratica non sia indice di un esagerato lavoro di ingegnerizzazione, in questo alimentatore il pcb è stato studiato per sfruttare da entrambe i lati diversi ponti da noi definiti di rinforzo. Il risultato di questa scelta progettuale è appunto una dimensione totale del PCB molto compatta. Buona la scelta di utilizzare una buona quantità di condensatori ceramici SMD di supporto, saldati direttamente in prossimità delle connessioni in uscita. |
| |
Sezione di filtraggio della corrente in ingresso: come vedete quest'area non è particolarmente ricca di toroidi e condensatori; alla fine di questa sequenza di componenti troviamo una coppia di rettificatori di tensione gemelli, questi ultimi vengono solitamente utilizzati in coppia quando le potenze in gioco superano la soglia degli 800/900 watt.
| | In primo piano, nascosta tra i dissipatori, troviamo la miniboard dove è ospitato l'integrato di gestione del PFC. Questo componente è uno dei maggiori responsabili delle altissime efficienze necessarie ad ottenere la certificazione 80Plus Gold. |
| | Daughterboard di controllo e sicurezza che ospita il sistema di termoregolazione della ventola ed i sistemi di protezione. |
| |
Anche in questa foto possiamo notare come la maggior parte delle board aggiuntive, disposte in verticale rispetto al pcb principale, sono “nascoste” sotto i dissipatori. Le due miniboard gemelle ritratte in questa foto sono i convertitori DC-DC che gestiscono le linee +3,3 volt e +5,0volt.
| | |

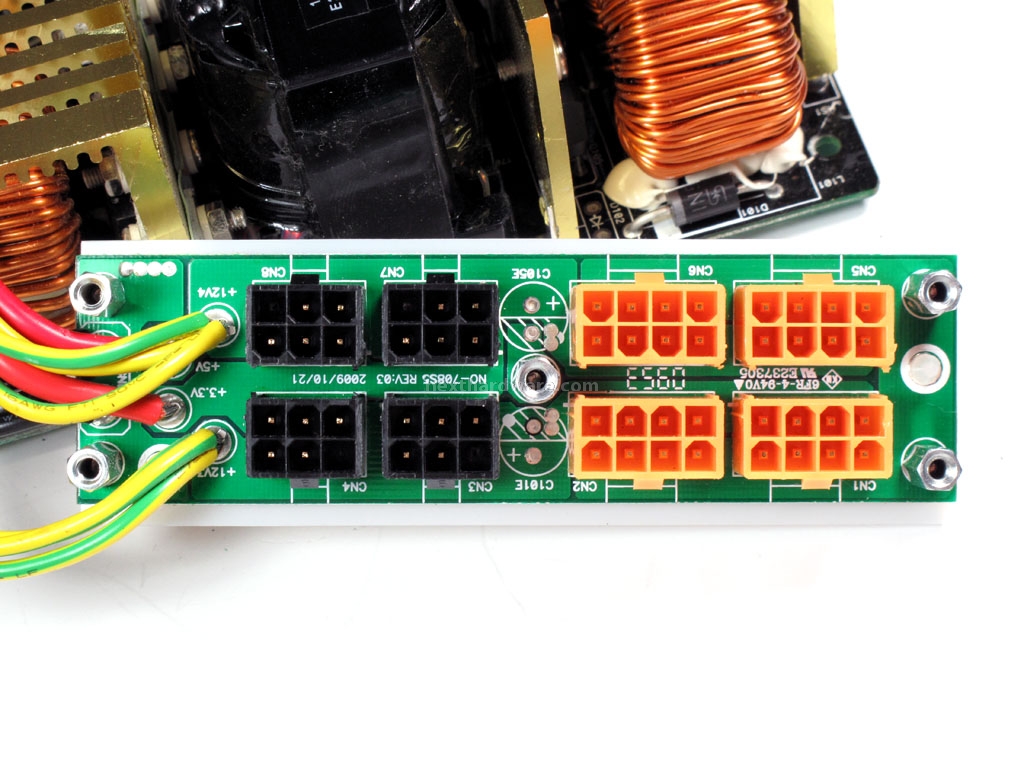

In alto il pannello delle connessioni modulari: anche in questo caso troviamo un circuito molto compatto ma ben curato, buoni i condensatori ceramici sul lato saldature; è un peccato invece non trovare altri due condensatori nelle piazzole previste sul lato componenti.
| | Doppio condensatore in input. N° 2 Condensatore Rubycon Specifiche: 390uF 400volt. |

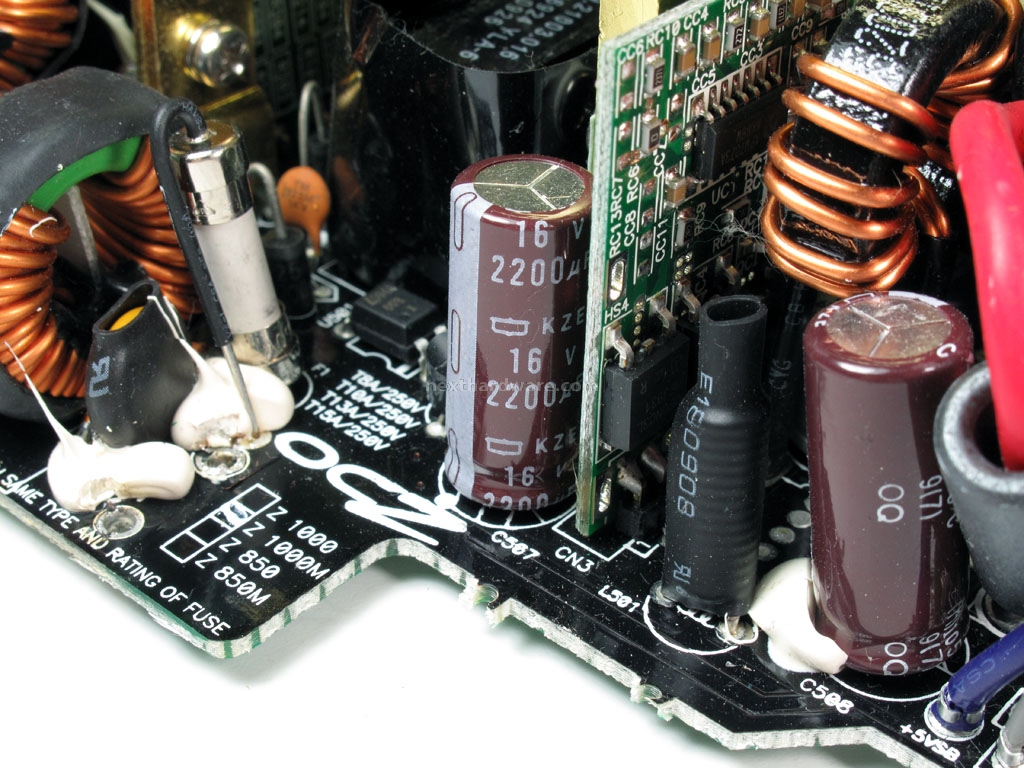

| | Condensatori in uscita: Condensatori elettrolitici Nippon Chemi-Con Specifiche 16volt 2200uF. In corrispondenza delle uscite +3,3 e +5,0 volt troviamo alcuni condensatori polimerici: Speecifiche 6,3volt 560uF |
