5. Overclocking delle memorie
Questo gruppo di test viene fatto applicando due voltaggi differenti 2.25v per simulare un utilizzo quotidiano, e 2.45 v per simulare un utilizzo da benchmark, ed analizzare il comportamento e l’eventuale miglioramento delle prestazioni delle RAM all’incremento del voltaggio. La motherboard undervolta leggermente e quindi le tensioni misurate da Windows sono circa 2.2v e 2.4v. Sono utilizzati il SuperPI a 1M per testare la stabilità minima, e il SuperPI a 32M per verificare una stabilità maggiore.
In questa batteria di prove essendo la prova mirata a trovare la massima frequenza di funzionamento delle memorie con dei set di timings prestabiliti (3-3-3-9, 4-4-4-12, 5-5-5-15), le prove vengono svolte utilizzando FSB e moltiplicatori delle memorie scelti in modo tale da salire il più possibile con il set di timings prestabiliti. Il moltiplicatore della CPU viene lasciato a default (9x).
Le frequenza base FSB e il moltiplicatore della memoria da cui partire con il set dei timings di rpova sono settate da bios, e successivamente da Windows utilizzando l’applicativo clockgen. La frequenza è alzata progressivamente fino alle massime frequenze raggiungibili dalle memorie in stabilità , con i timings e col moltiplicatore delle memorie configurati da bios in fase do boot-up del sistema.

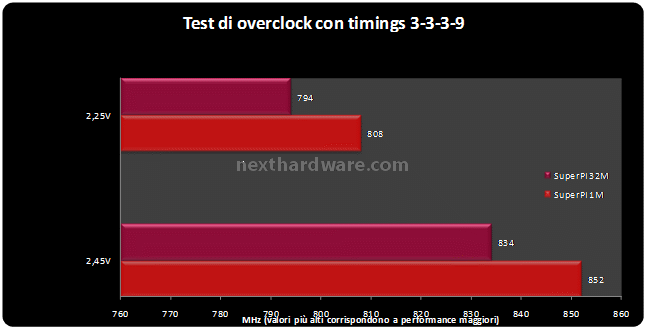

Le prove riportate nel grafico successivo sono ottenute partendo da bios con FSB pari a 266 MHz e moltiplicatore delle memorie FSB:RAM=4:5, quindi partendo da bios con DDR2-667 per entrambi i voltaggi di prova.
Le prove riportate nel grafico successivo sono ottenute partendo da bios con FSB pari a 266 MHz e moltiplicatore delle memorie FSB:RAM=4:5 per 2.25v e moltiplicatore FSB:RAM=2:3 per 2.45v, quindi partendo da bios con DDR2-667 per 2.2v e da DDR2-800 per 2.45v.

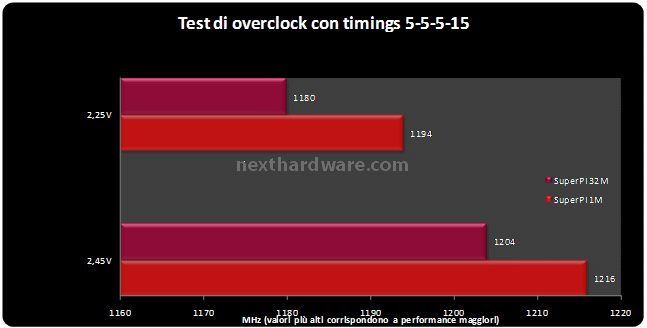

Le prove riportate nel grafico successivo sono ottenute partendo da bios con FSB pari a 266 MHz e moltiplicatore delle memorie FSB:RAM=1:2, quindi partendo da bios con DDR2-1066 per entrambi i voltaggi di prova.
Le memorie dimostrano delle prestazioni in overclock eccellenti su tutto il range delle frequenze con timings che ci ricordano quelli tipici dei migliori banchi di memoria DDR2. Le memorie sono in grado di reggere timings 3-3-3-9 fino a DDR2-852 con soli 2.4v reali da Windows. La massima frequenza viene raggiunta viene raggiunta a DDR2-1216 con timings 5-5-5-15 con soli 2.4v da Windows.
In generale c’è da dire che più ci si avvicina alle frequenze massime possibili per le memorie con questi voltaggi, e più il gap delle frequenze massime raggiungibili tra i due voltaggi di test 2,25v e 2,45v si restringe. Questo fatto è indice della sete di volt delle memorie che superata la soglia di DDR2-1100 avrebbero bisogno di un voltaggio maggiore dei 2,4v reali che la motherboard è capace di erogare per salire ancora di più con timings più tirati. Questo fatto è caratteristico dei chip Micron D9 GMH con cui sono costruite le memorie e cioè è la scalabilità in frequenza all'aumentare del voltaggio.
Eccellente la stabilità alle alte frequenze delle memorie testimoniata dal fatto che chiudono il Su il SuperPI 32M a DDR2-1204.
Tra l'altro i voltaggi di prova utilizzati rientrano ampiamente nel range di voltaggio massimo per il quale non si invalida la garanzia delle memorie. Infatti bisogna ricordare che OCZ garantisce il funzionamento delle memorie sino a 2.52v reali e fino a tale valore le memorie conservano la loro garanzia a vita.
