5.Montaggio
Di seguito le operazioni che ci permetteranno di effettuare un corretto montaggio di NH-C12P.
Anche questo modello è dotato, al pari di NH-U12P di un sistema di fissaggio proprietario denominato Securfirm. Quest'ultimo consente, una volta fissato, di non dover smontare la scheda madre ogni volta che si desidera rimuovere e riposizionare il dissipatore.
Securfirm
La versione proposta con NH-C12P è stata leggermente rivisitata nell'aspetto di alcuni particolari ma non nella sostanza.
Il principio di funzionamento è rimasto il medesimo senza intaccarne le caratteristiche di solidità e sicurezza.
Nelle immagini a sinistra possiamo notare i componenti del SecurFirm™ qui in versione per socket 775.

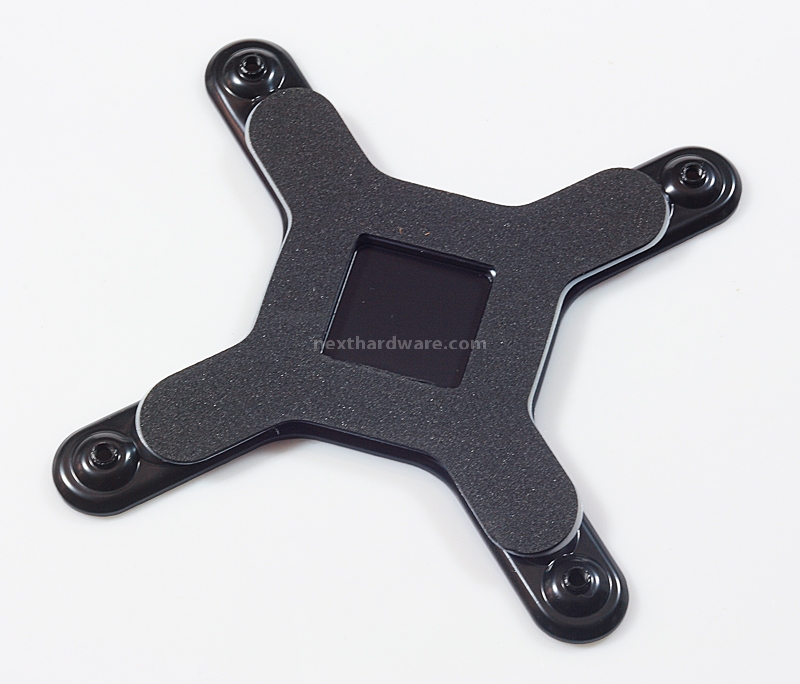

| | Il backplate fornito della sua guarnizione in neoprene. |
| | Una delle due strutture deputate al serraggio del dissipatore, già fornita degli anelli adesivi isolanti. |

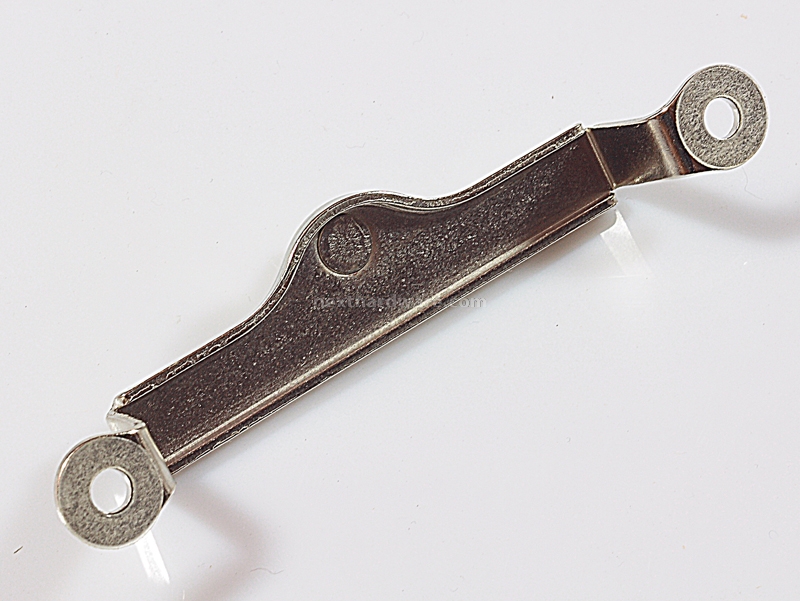

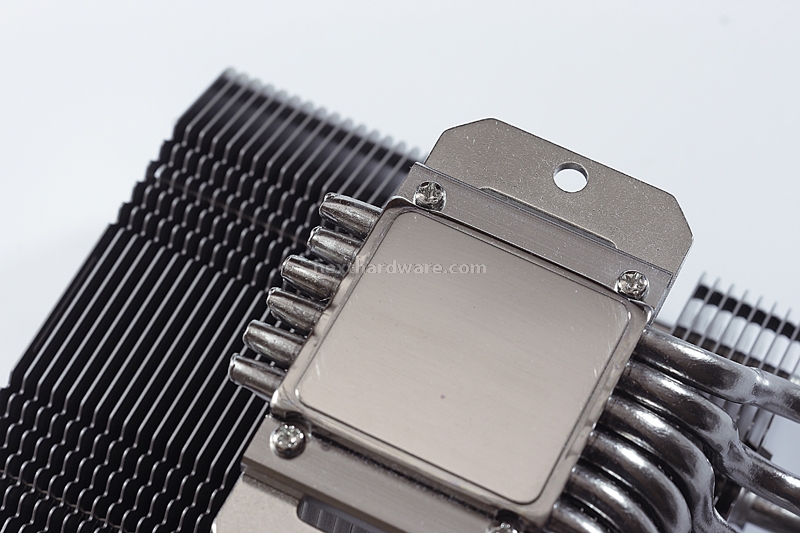

| | Le staffe da montare sulla base. |
Procediamo

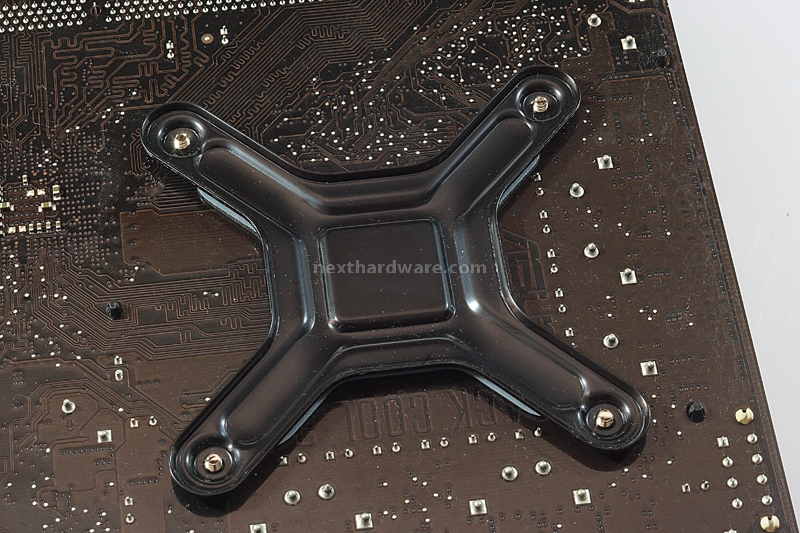

| | 1. La prima fase consiste nel “sistemare” opportunamente il backplate. |

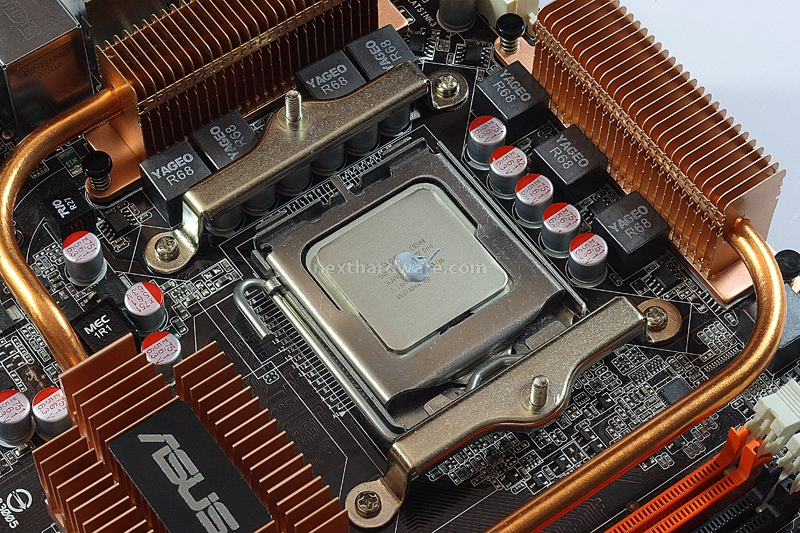

| | 2. Giriamo quindi la scheda madre tenendo fermo il backplate e provvediamo a serrare i due “ponti” che fungeranno da appoggio e sistema di serraggio per il dissipatore. Ricordate di dotare gli “occhielli” delle apposite rondelle adesive isolanti. Poca pasta termica, e siamo pronti per la fase successiva. |

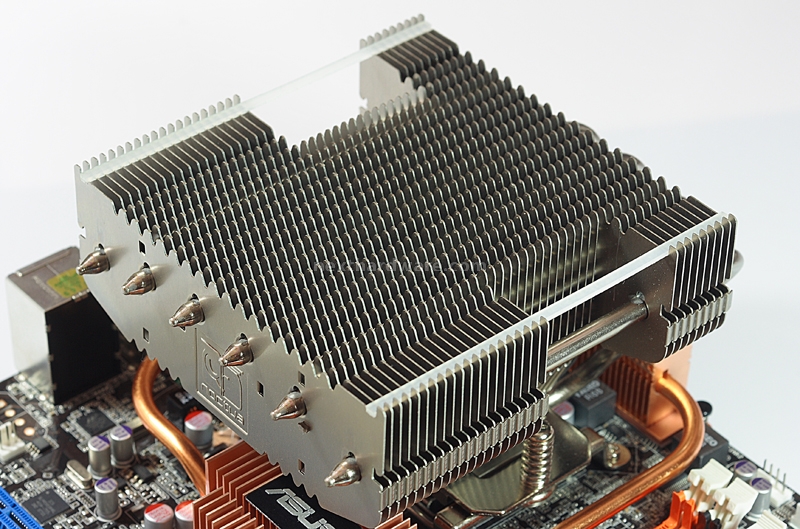

| | 3. Appoggiamo quindi il dissipatore, non si può sbagliare. |

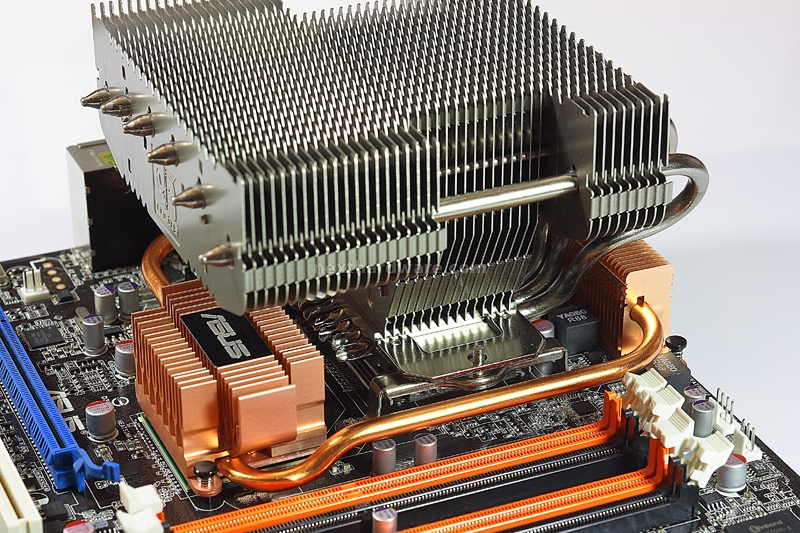

| | Una vista più “larga” di quanto sopra descritto; si può notare come gli ingombri del corpo radiante non arrechino alcun fastidio alla componentistica presente intorno al socket. In più la particolare struttura permette ai flussi generati dalla ventola di raffreddare in modo efficiente tutta la zona sottostante. |

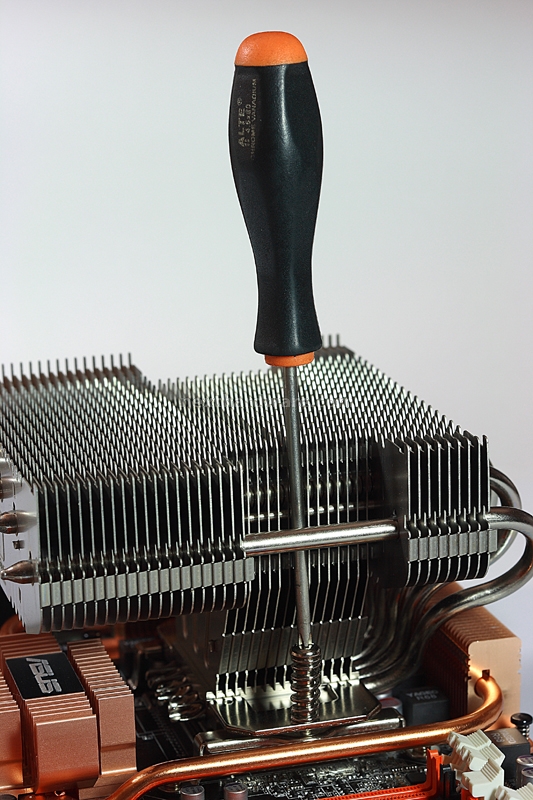

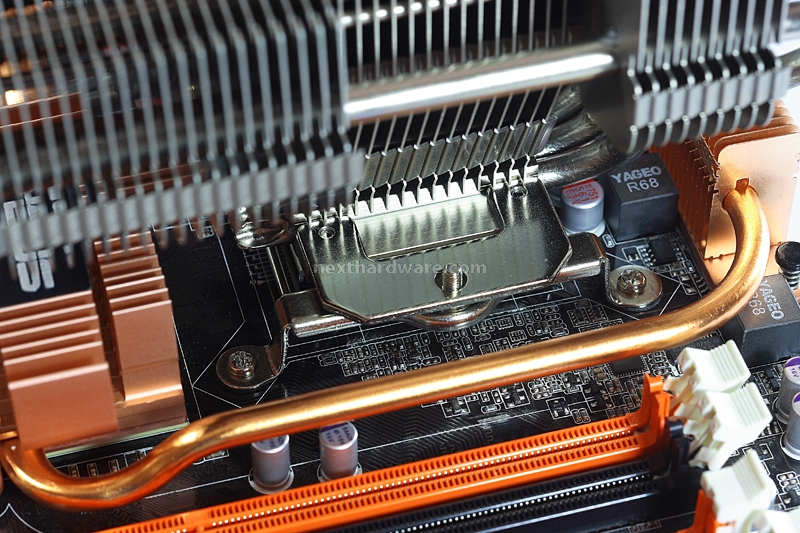

| | 4. Utilizzando un cacciavite serriamo quindi le viti ai perni filettati. Prima fase dell'operazione completata. Si passa quindi al montaggio della ventola. |
| | 5. Disponiamo le due “strisce” adesive di silicone, che fungeranno da antivibrazioni come in foto. |
| | 6. Appoggiamo quindi la ventola e, utilizzando le clip metallice in dotazione, provvediamo al blocco in sede della stessa. Come si nota dall'immagine abbiamo provveduto a rimuovere per mezzo di un taglierino, l'antivibrazioni in eccesso. |

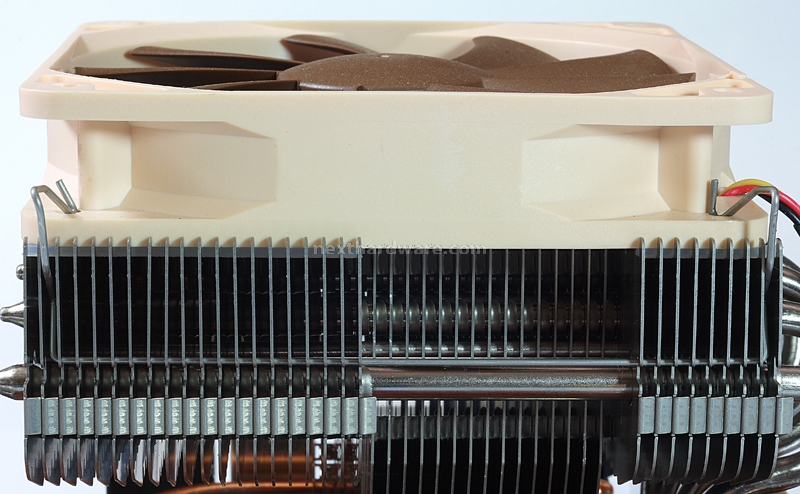

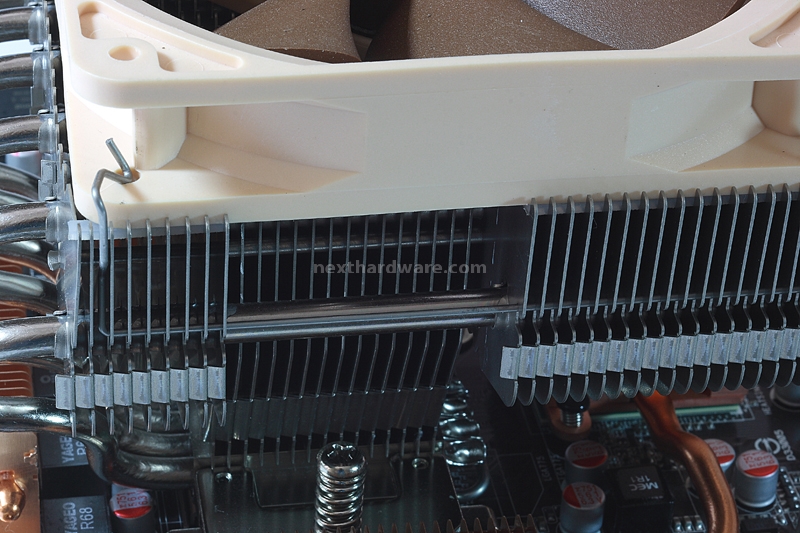

| | Particolare della clip e fine delle operazioni. Siamo pronti a testare il dissipatore. |
Semplice e veloce, l'operazione richiede appena qualche minuto, e non si presenta di nessuna difficoltà.
Il sistema di ritenzione garantisce un ottimo e sicuro serraggio. Oltre a permetterci di non dover più rimuovere la scheda madre in future operazioni di smontaggio e manutenzione del dissipatore.
