Test Crossloading:

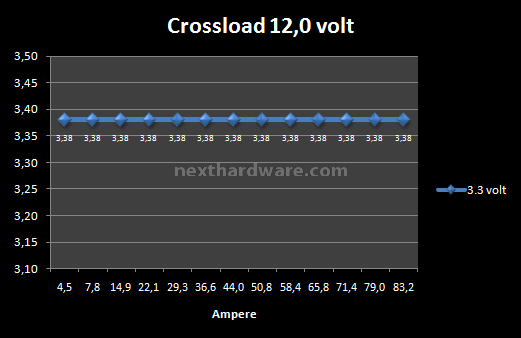

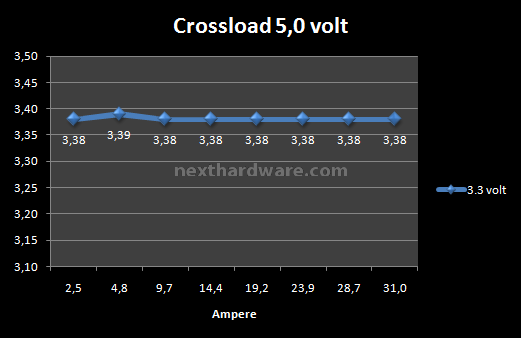

Linea +3,3 volt
| | |
Molto interessante il comportamento della linea +3,3 volt che mostra una caduta di tensione decisamente contenuta ed una interferenza praticamente assente con le altre linee.
Massimo Vdrop 0,04volt (1,18%)

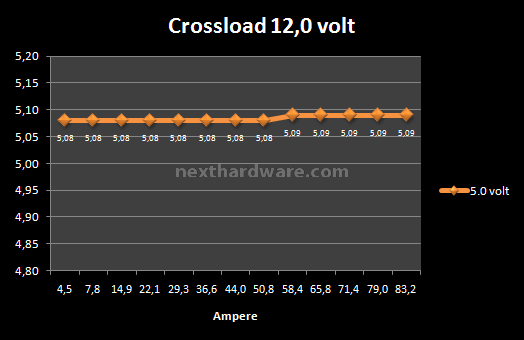

Linea +5,0 volt
| | |
Come per la linea precedente, troviamo un Voltage Drop nell'ordine dell' 1%, valore molto interessante se relazionato ad un rail tipicamente sensibile come quello in oggetto. Ottima, anche in questo caso, la separazione tra le linee.
Massimo Vdrop 0,05volt (0,98%)

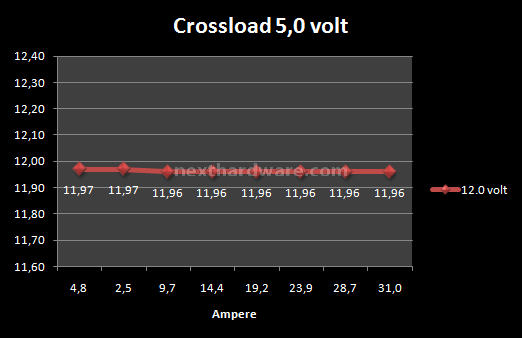

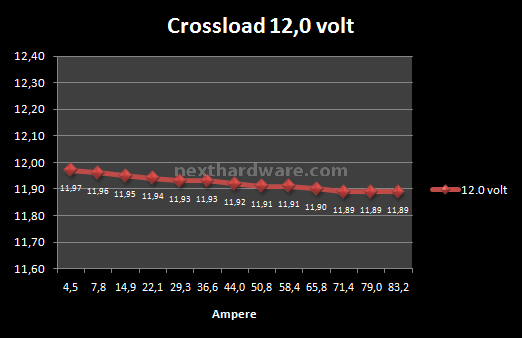

Linea +12,0 volt
| | |
Con un pizzico di rammarico ci troviamo in una situazione raramente verificatosi prima d'ora; la regolazione di tensione è ottima con un Voltage Drop veramente contenuto per gli 83 Ampere di carico applicati (come potete vedere anche l'influenza sulle altre linee è indubbiamente minima), il problema però riguarda la tensione di partenza per il rail +12volt che, sebbene sia in tutte le rilevazioni entro lo standard ATX, vede la tensione partire da 11,97 volt, quindi sotto il valore ideale, e terminare ad 11,89 volt.
Massimo Vdrop 0,08 (0,67%)
