5. Test delle memorie – Frequenza massima


La parte dei test volta alla ricerca della massima frequenza delle memorie.

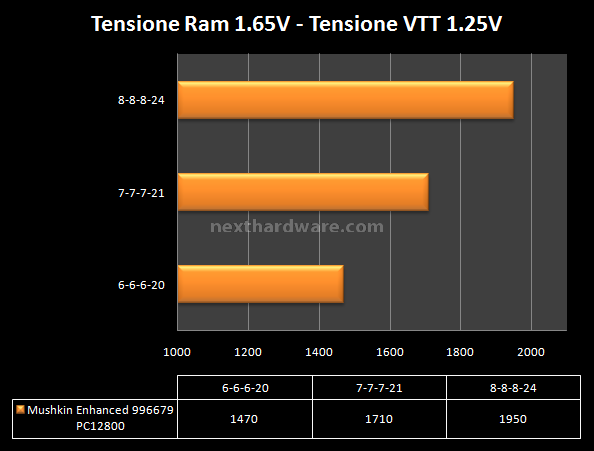

Massima Frequenza – Mushkin Enhanced Blackline 996679 PC12800 1,65 Volt -

Mushkin Enhanced Blackline 996679 DDR3 XP3-12800 Cas 7-8-7-20 5. Test delle memorie - massima frequenza 1

Con le impostazioni di default i moduli ottengono delle buone prestazioni complessive. Possiamo notare come questo kit non sia stato concepito per un funzionamento in alta frequenza, infatti, la frequenza migliore si ottiene a CAS 8 a 1950MHz. Anche usando timings inferiori il comportamento dei moduli si presenta meno brillante del previsto, fermandosi a quota 1710MHz in CAS7 e 1470MHz con CAS6.

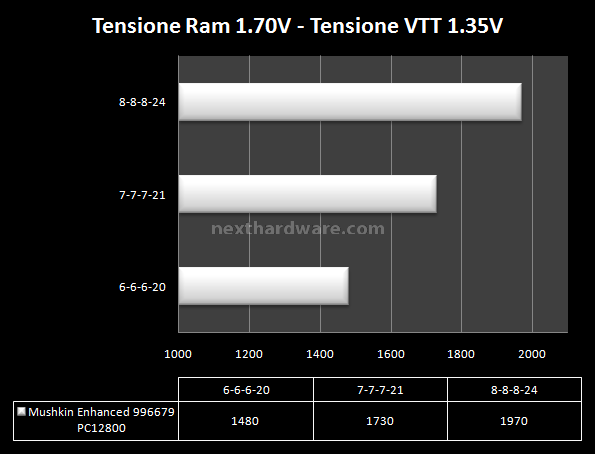

Massima Frequenza – Mushkin Enhanced Blackline 996679 PC12800 1,70 Volt -

Mushkin Enhanced Blackline 996679 DDR3 XP3-12800 Cas 7-8-7-20 5. Test delle memorie - massima frequenza 2

Il comportamento delle memorie con 1,70V genera un progressivo aumento del calore prodotto. Nel nostro caso già oltre 1,68V le prestazioni iniziavano a diminuire con un guadagno quasi nullo delle frequenze raggiunte in overvolt. L'IC utilizzato in queste memorie da il meglio di se con frequenze di funzionamento al disotto dei 1800MHz e sopratutto con un valore di funzionamento del TRCD di +1 rispetto al CAS. il valore ideale in questo caso è proprio il CAS 7-8-7-20.

Per una migliore comprensione della funzionalità del valore di TRCD applicato al CAS, consigliamo la lettura di questa pagina .


Mushkin Enhanced Blackline 996679 DDR3 XP3-12800 Cas 7-8-7-20 5. Test delle memorie - massima frequenza 3

Mushkin Enhanced Blackline 996679 DDR3 XP3-12800 Cas 7-8-7-20 5. Test delle memorie - massima frequenza 4

Mushkin Enhanced Blackline 996679 DDR3 XP3-12800 Cas 7-8-7-20 5. Test delle memorie - massima frequenza 5

Mushkin Enhanced Blackline 996679 DDR3 XP3-12800 Cas 7-8-7-20 5. Test delle memorie - massima frequenza 6

Mushkin Enhanced Blackline 996679 DDR3 XP3-12800 Cas 7-8-7-20 5. Test delle memorie - massima frequenza 7

Mushkin Enhanced Blackline 996679 DDR3 XP3-12800 Cas 7-8-7-20 5. Test delle memorie - massima frequenza 8

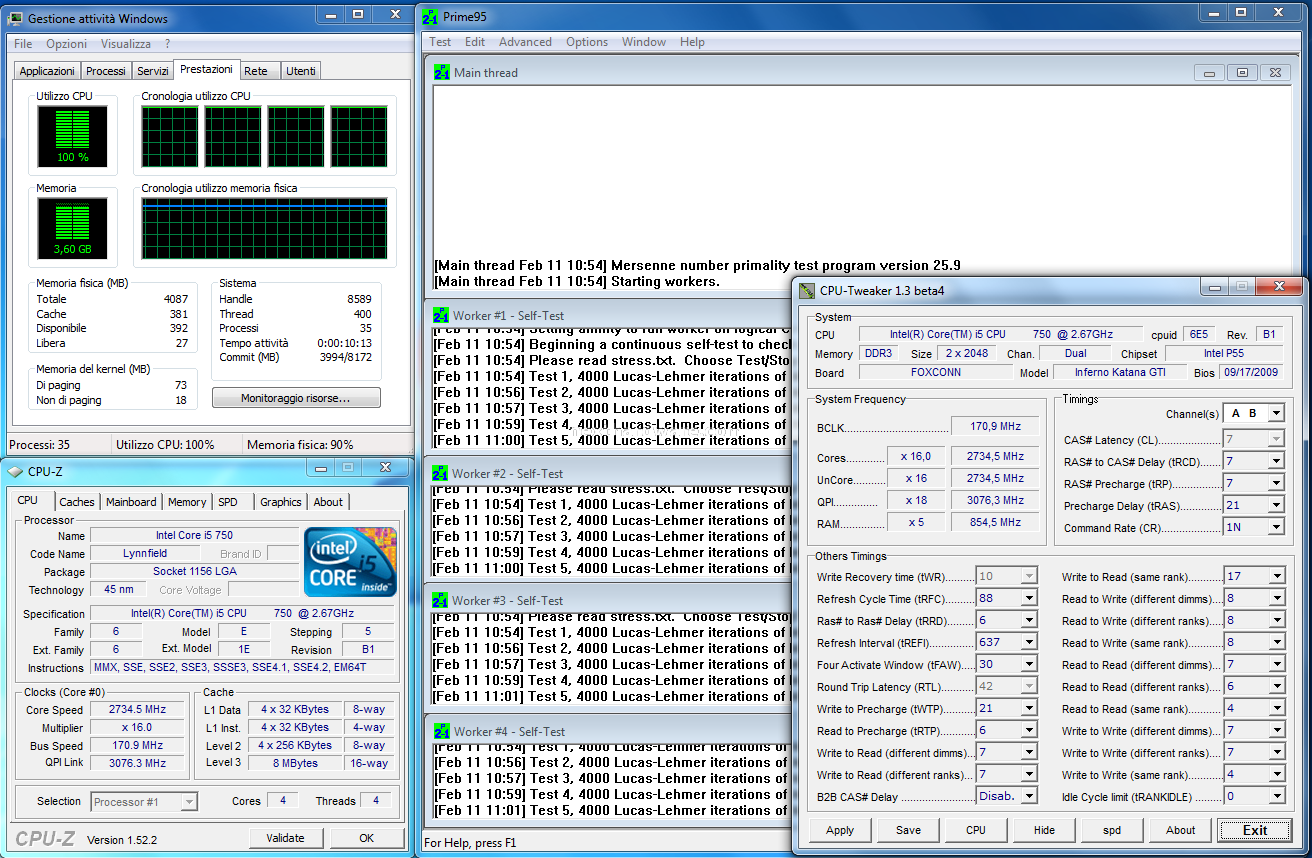

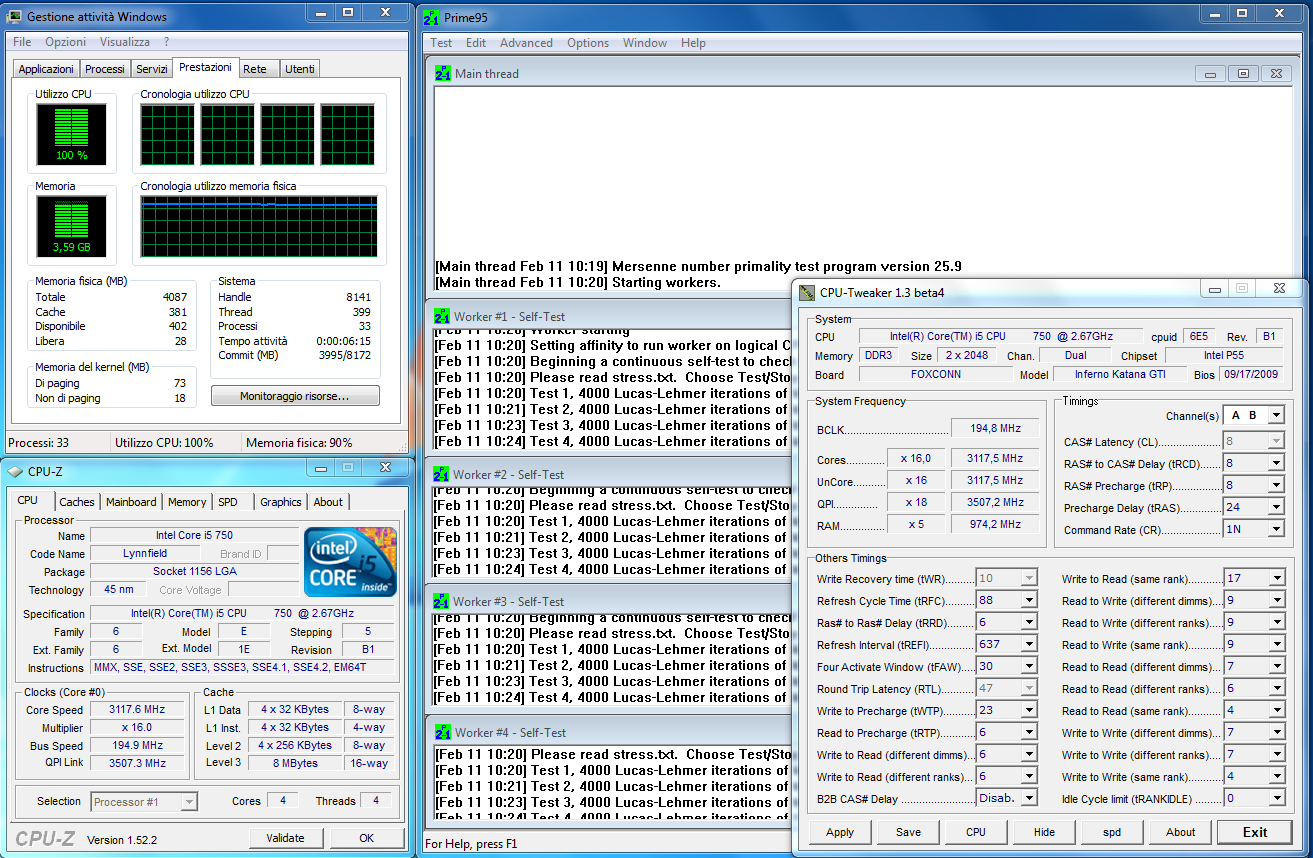

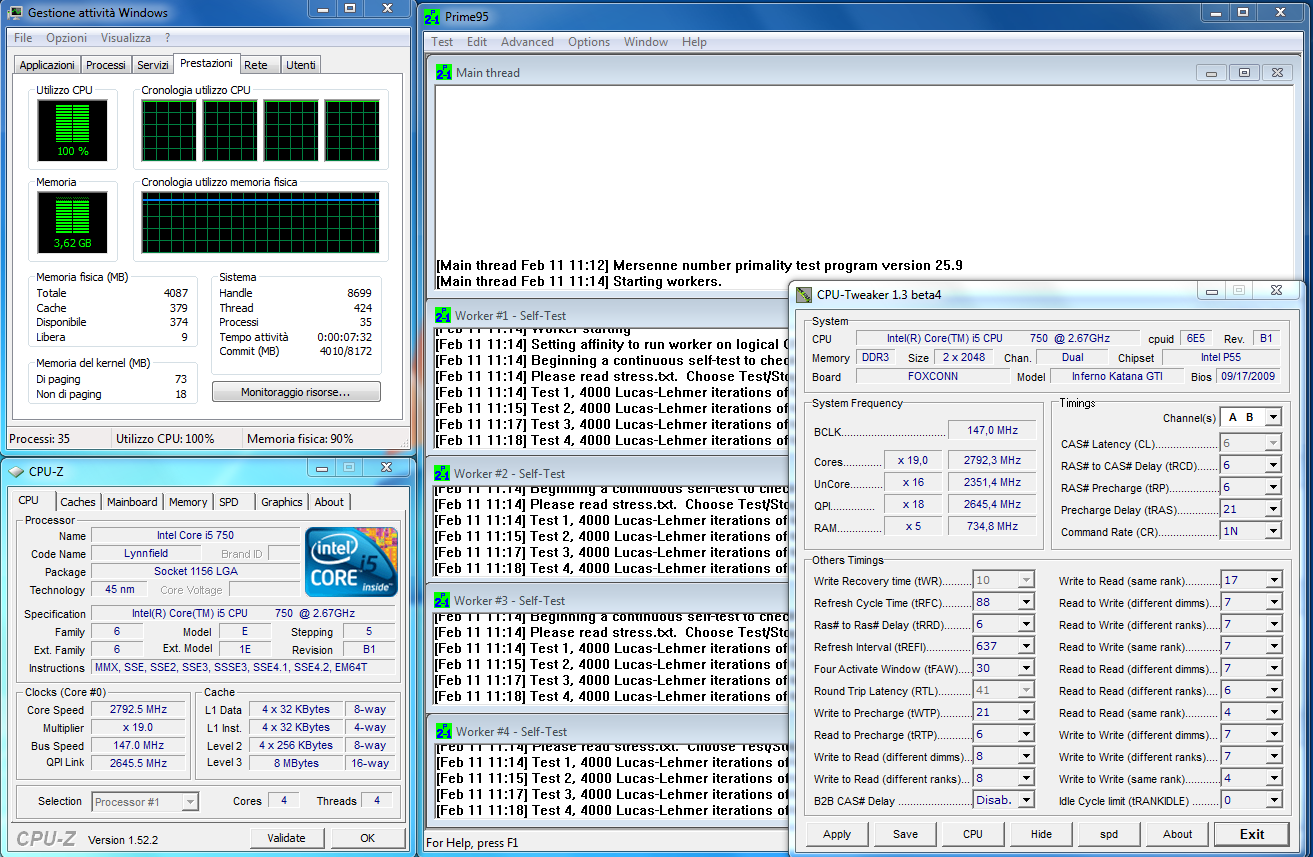

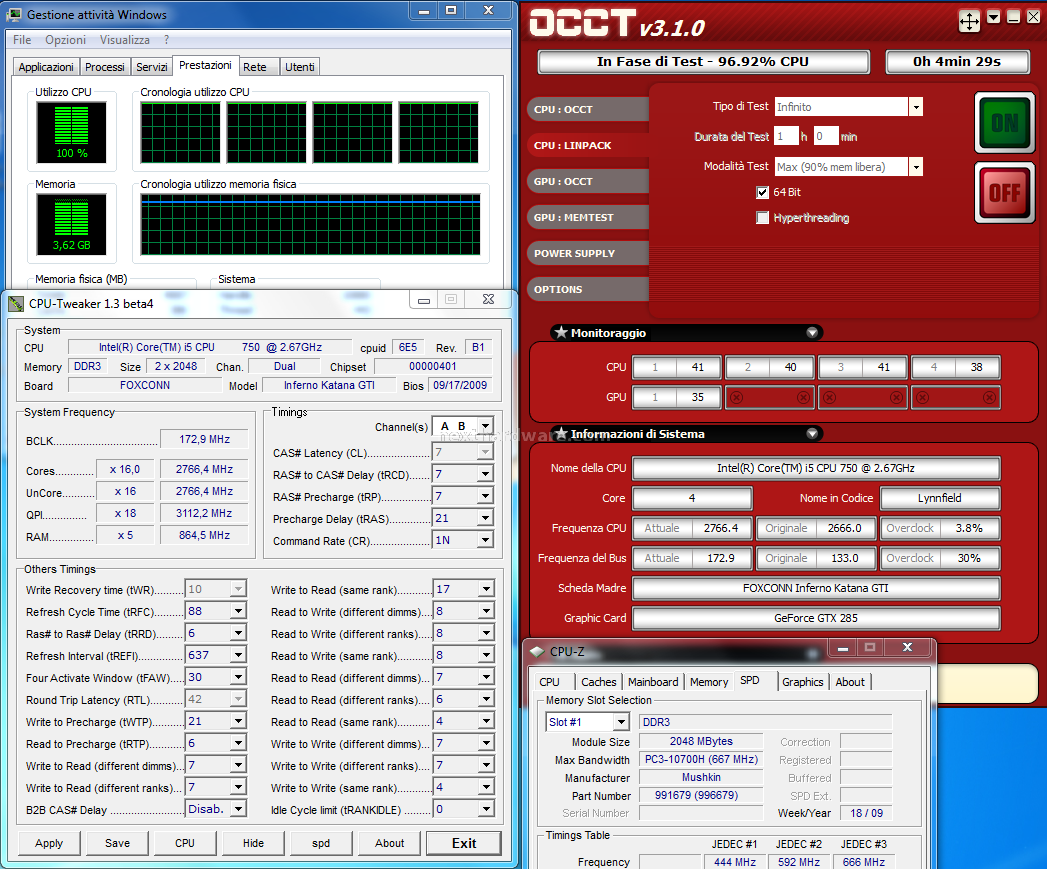

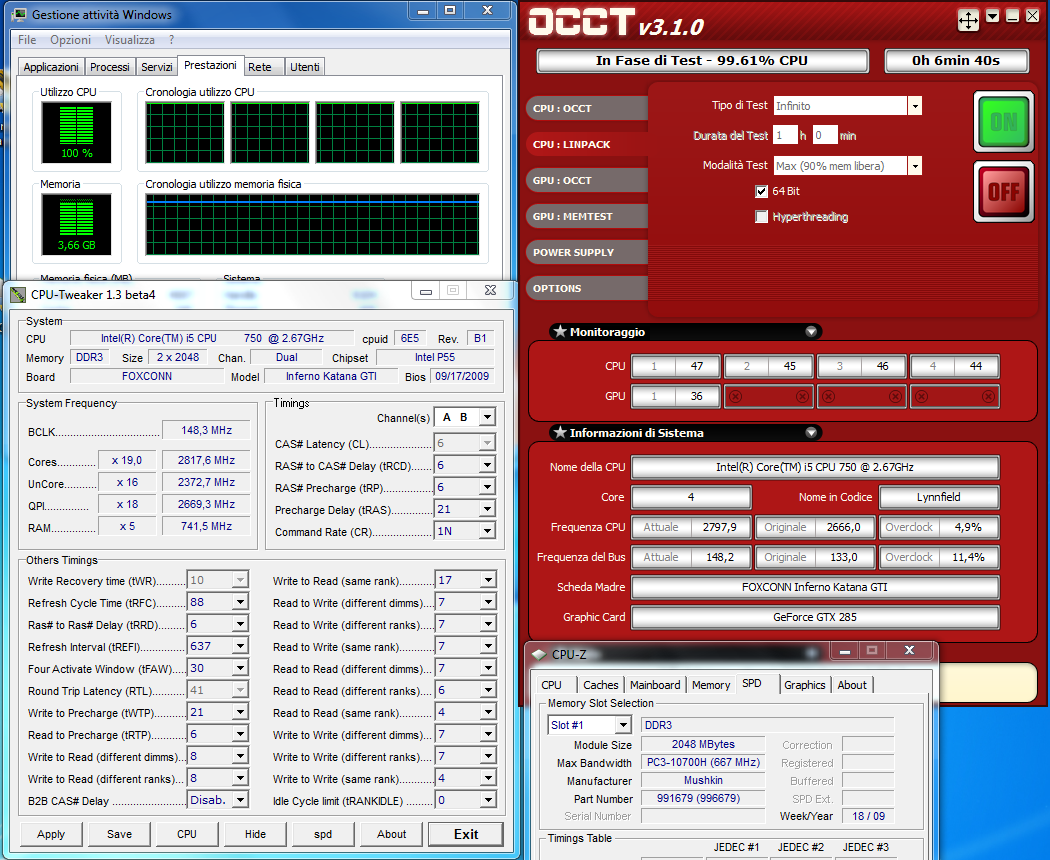

- Screenshot massima frequenza -
