9. MSI Click BIOS 4 - Overclock
Selezionando il secondo pannello della schermata principale, possiamo accedere alla sezione dedicata all'overclock che risulta essere decisamente ricca di opzioni e consente di effettuare una regolazione molto precisa di tutte le impostazioni che riguardano la frequenza dei componenti, i divisori e le tensioni di alimentazione.
 Â |  Â |
Il numero di parametri configurabili sulla nuova MSI Z97 XPOWER AC è particolarmente ricco, permettendo agli utenti più smaliziati di effettuare un tuning di altissima precisione, in grado spingere i vari componenti del sistema al massimo.
Per coloro che hanno già una certa familiarità con i BIOS delle versioni Z87, la gestione dei vari parametri non sarà di certo un problema visto che, fondamentalmente, sono rimasti gli stessi.
 Â |  Â |

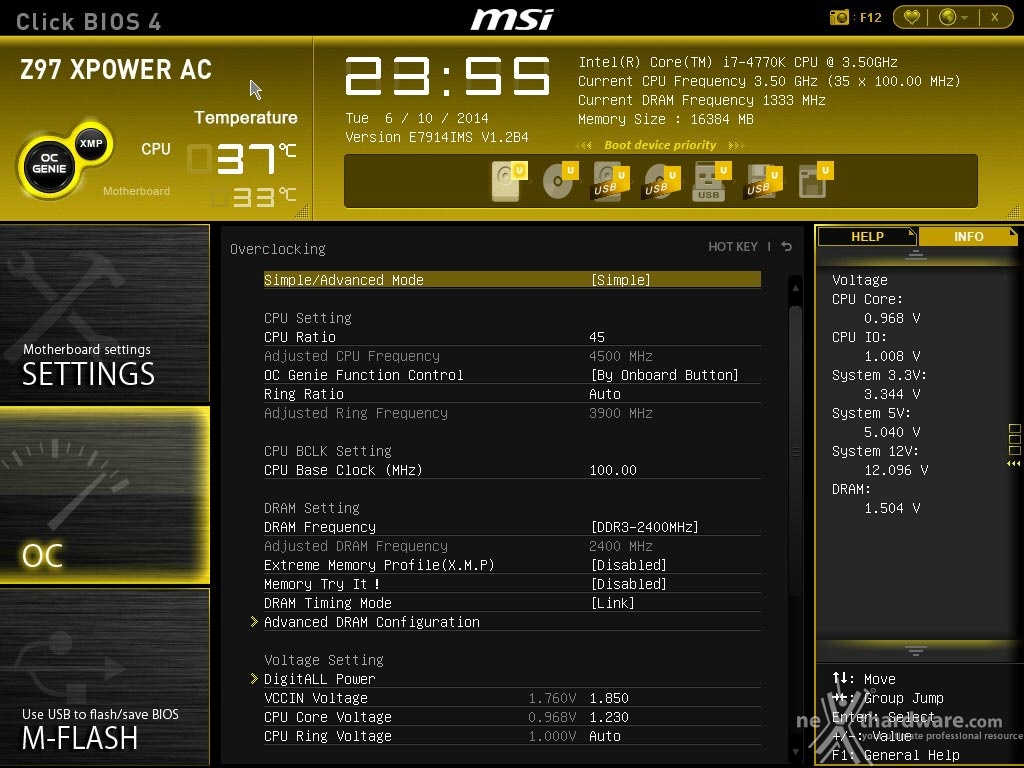

Per gli utenti meno esperti è comunque disponibile una modalità semplificata che permette di visualizzare solo una parte dei parametri effettivamente configurabili.

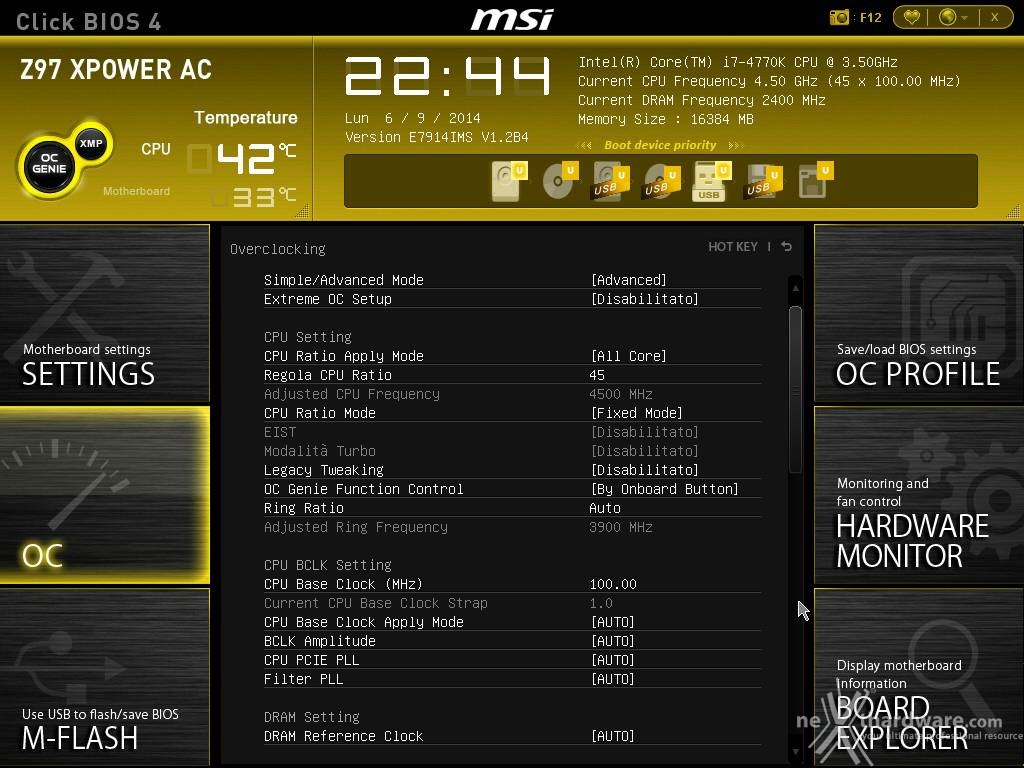

Tra le voci più interessanti troviamo la scelta del moltiplicatore della CPU (regolabile verso l'alto senza limiti solo nelle versioni K), le modalità di attivazione della tecnologia Turbo Boost e la selezione della frequenza delle memorie.
Presente ed attiva di default la funzione Enhanced Turbo, la quale consente di aumentare dinamicamente la frequenza di tutti i core in contemporanea, andando contro le specifiche Intel che, invece, prevedono il raggiungimento della massima frequenza di un solo core per volta.

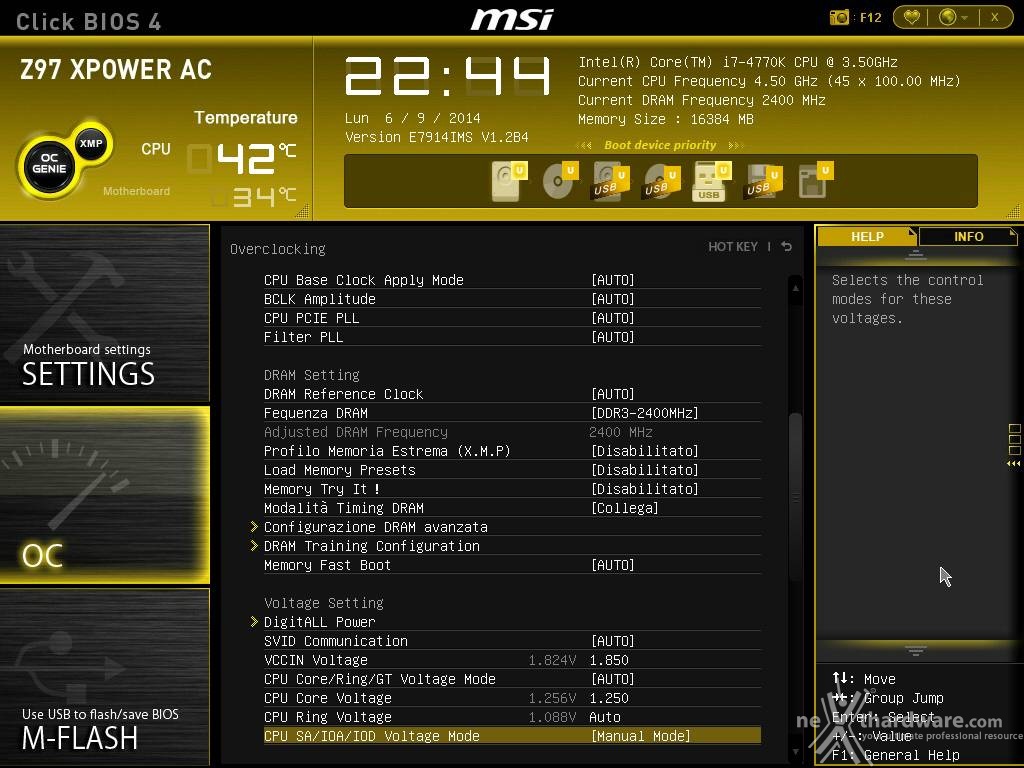

Non mancano, ovviamente, i divisori per il BUS di sistema che consentono di fissare la frequenza di funzionamento dei vari componenti indipendentemente da quella del BCLK, impedendogli così di lavorare fuori specifica.
Il generatore di clock di questa mainboard, denominato OC Engine, permette di impostare tre diverse frequenze di BUS (100MHz, 125MHz, 167MHz), dando la possibilità di raggiungere valori di BCLK e frequenze sulle memorie estremamente elevati.
Allo stesso tempo, è anche possibile ridurre il moltiplicatore del blocco Uncore, al fine di garantire una maggiore stabilità quando la CPU funziona ad altissime frequenze, o, di aumentarlo, per migliorare le prestazioni complessive del sistema quando si opera a frequenze più basse.
 Â |  Â |  Â |

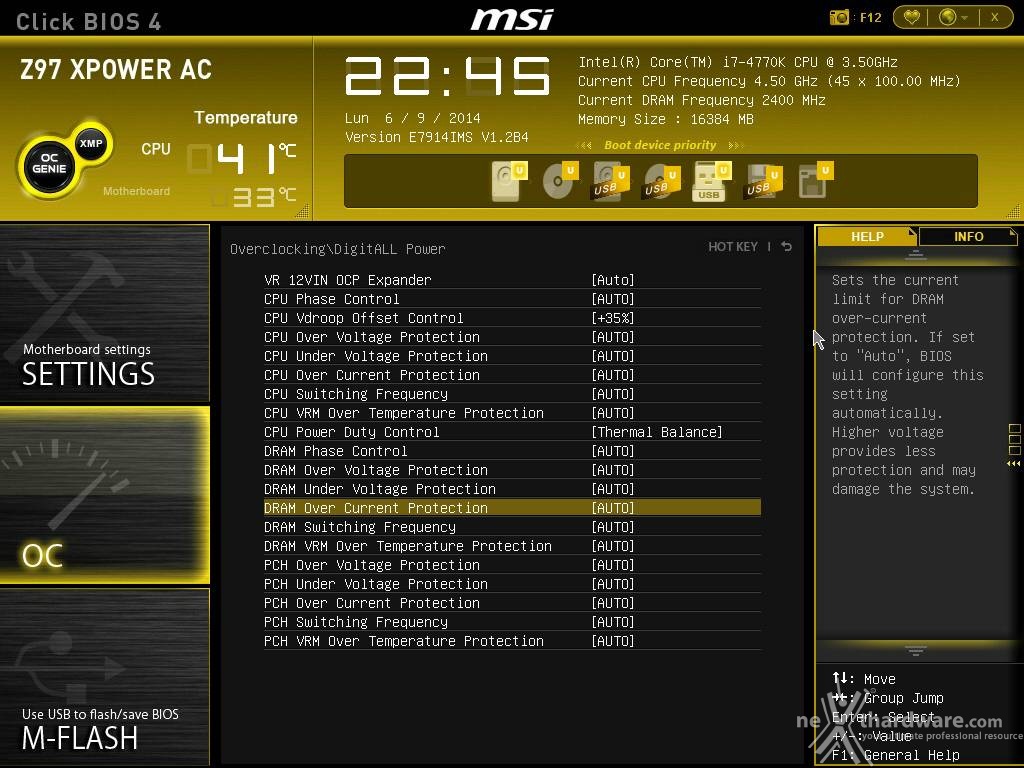

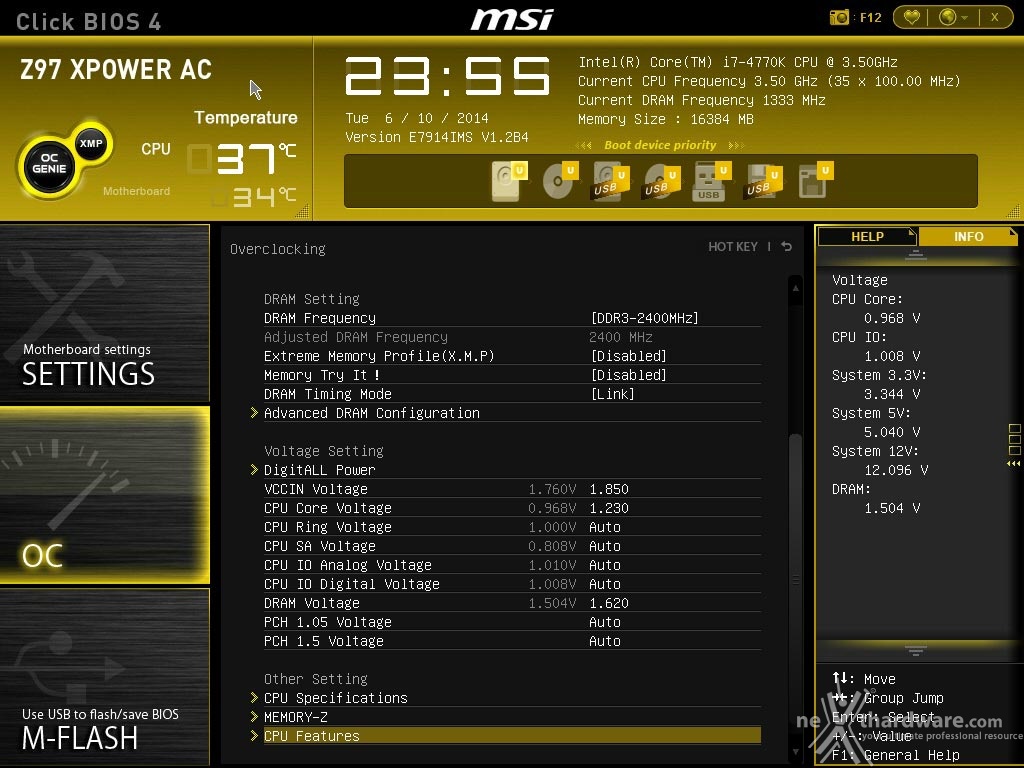

Il Click BIOS 4 sfrutta in pieno la particolare caratteristica delle CPU Haswell che, grazie al regolatore interno IVR, consente una regolazione capillare della tensione di tutti i componenti interni.

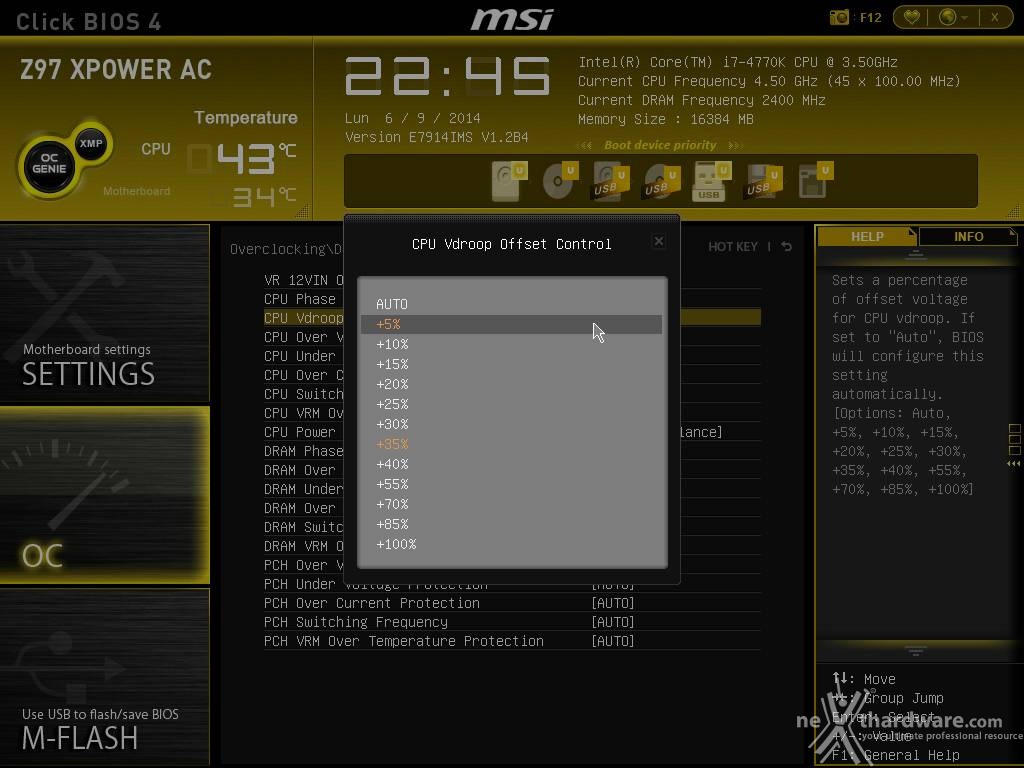

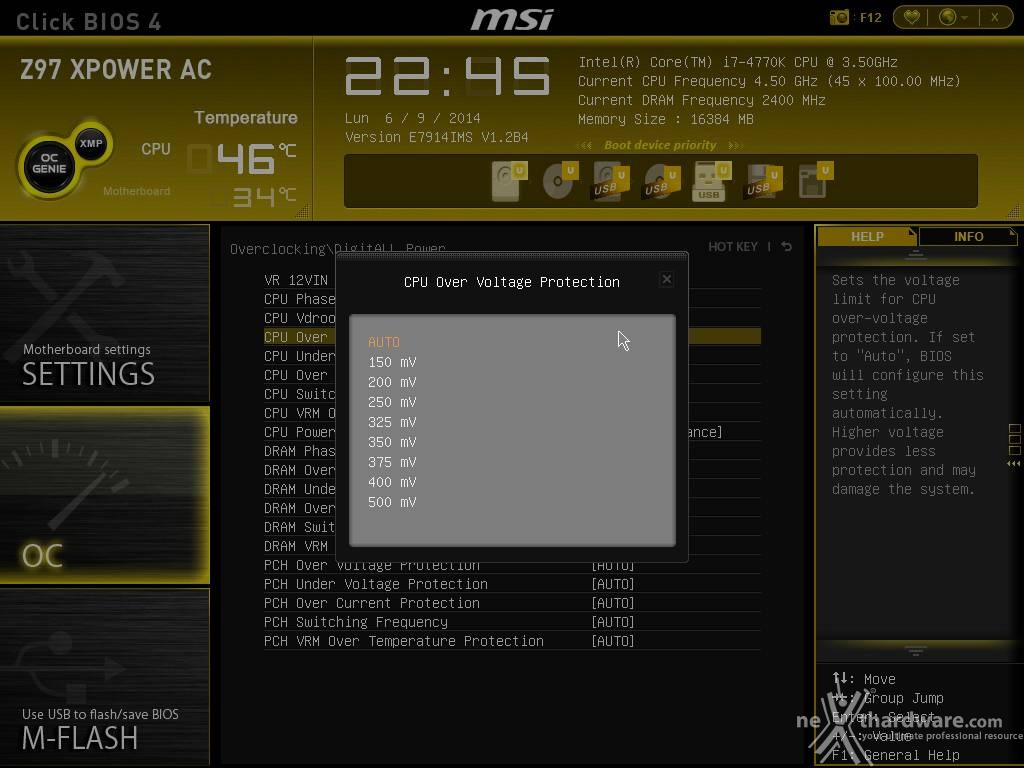

All'interno del BIOS troviamo la possibilità di stabilire la massima corrente erogabile dalla sezione di alimentazione alla CPU, la regolazione del Vdrop, la massima temperatura operativa della stessa e numerosi altri parametri che bisogna modificare sempre con cautela, per evitare il rischio di danneggiare l'hardware.
 Â |  Â |

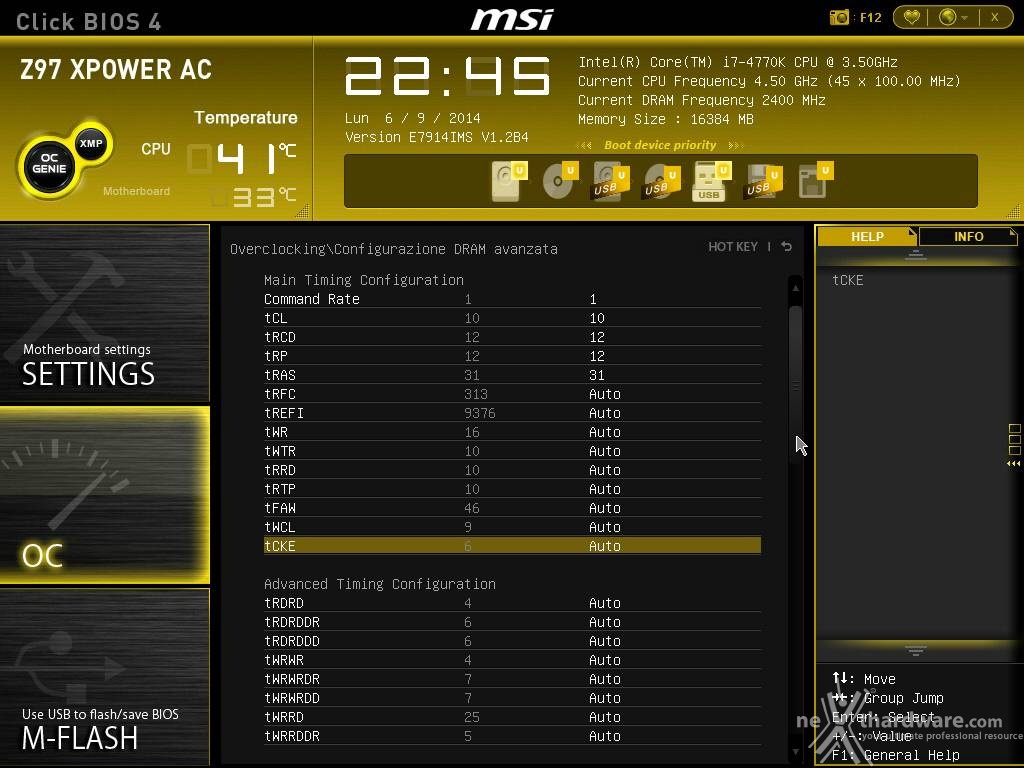

Molto ricca la sezione dedicata alle memorie, che permette di regolare con la massima precisione tutti i timings e gli altri parametri in grado di aiutare gli overclocker più esperti a spremerle fino all'ultimo MHz.

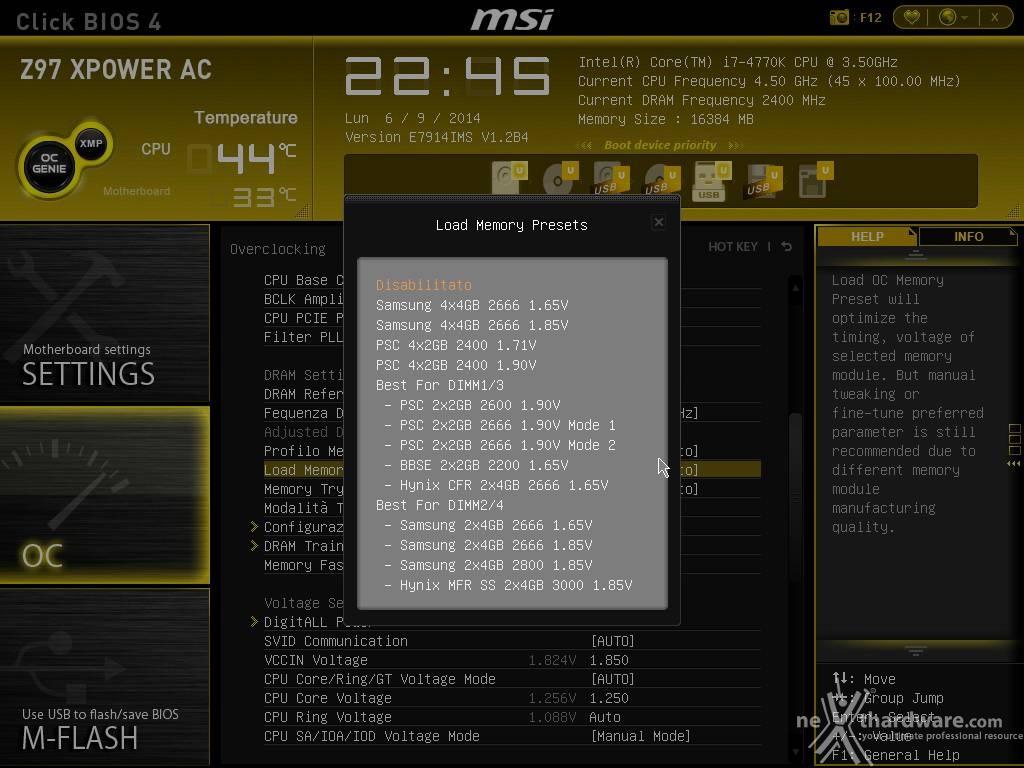

A tale proposito esistono anche dei settaggi preconfezionati, studiati su misura per le varie tipologie di ICs in base al numero dei moduli di memoria e al loro posizionamento sugli slot, che consentono, una volta selezionati, di impostare in maniera del tutto automatica sia le latenze che le varie tensioni in funzione delle performance o della massima compatibilità .

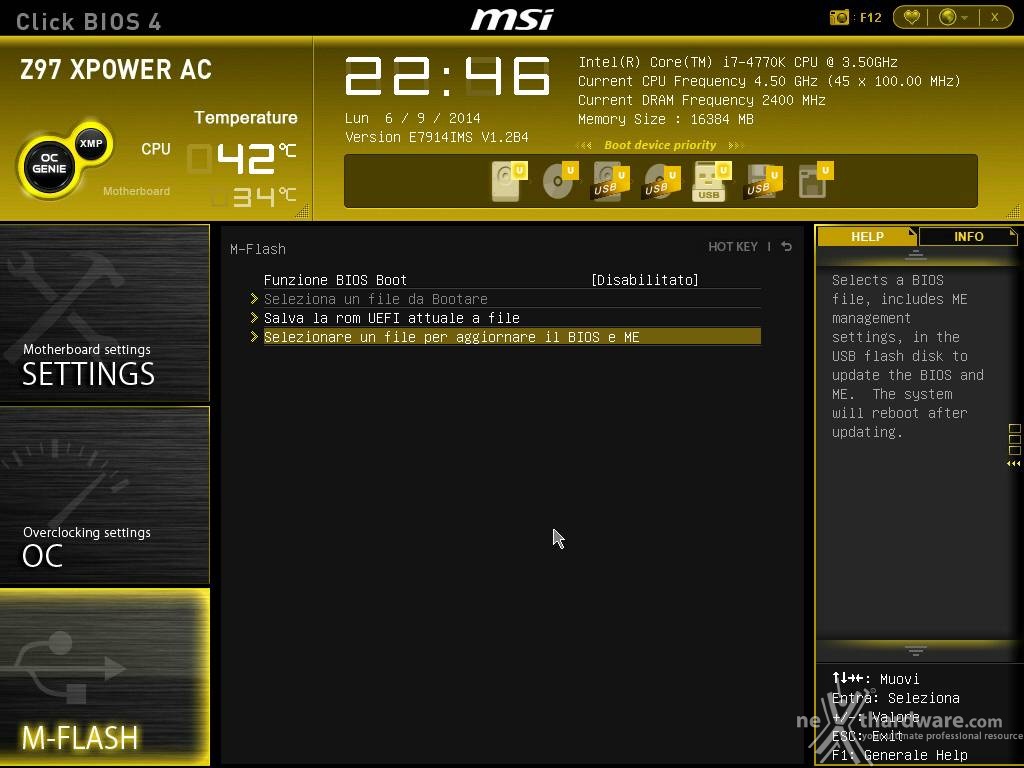

Sotto al pannello overclock troviamo la sezione M-Flash che consente di effettuare con grande facilità l'aggiornamento del BIOS dopo averlo preventivamente scaricato dal sito del produttore e riversato su una pendrive USB.
 Â |  Â |

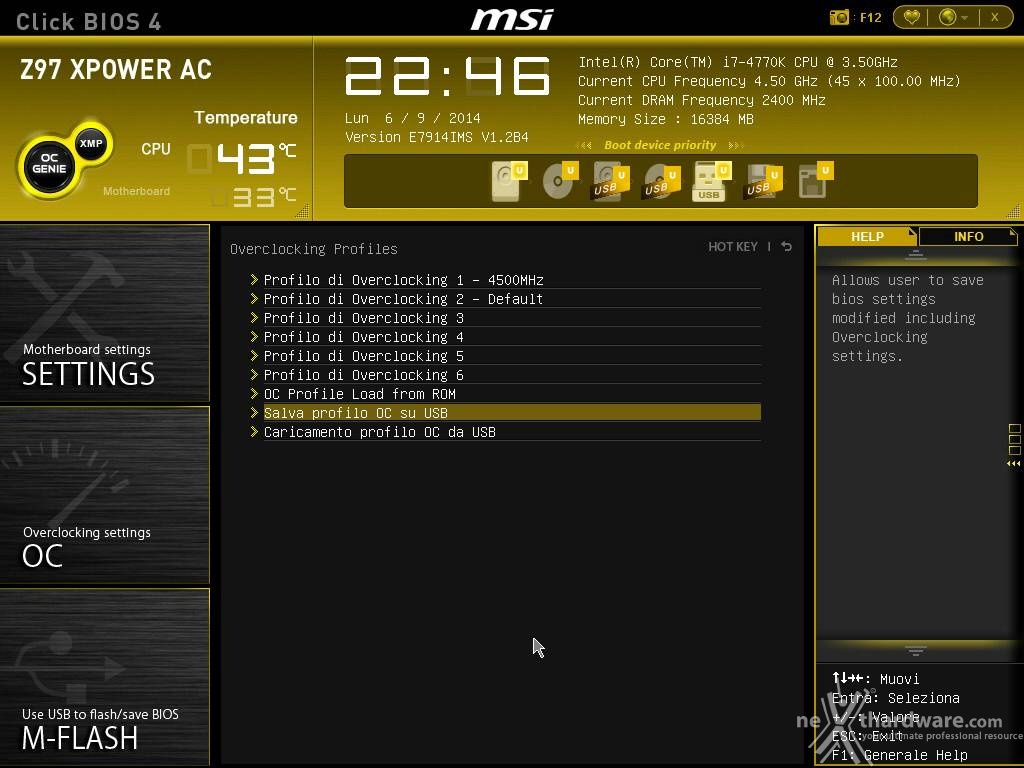

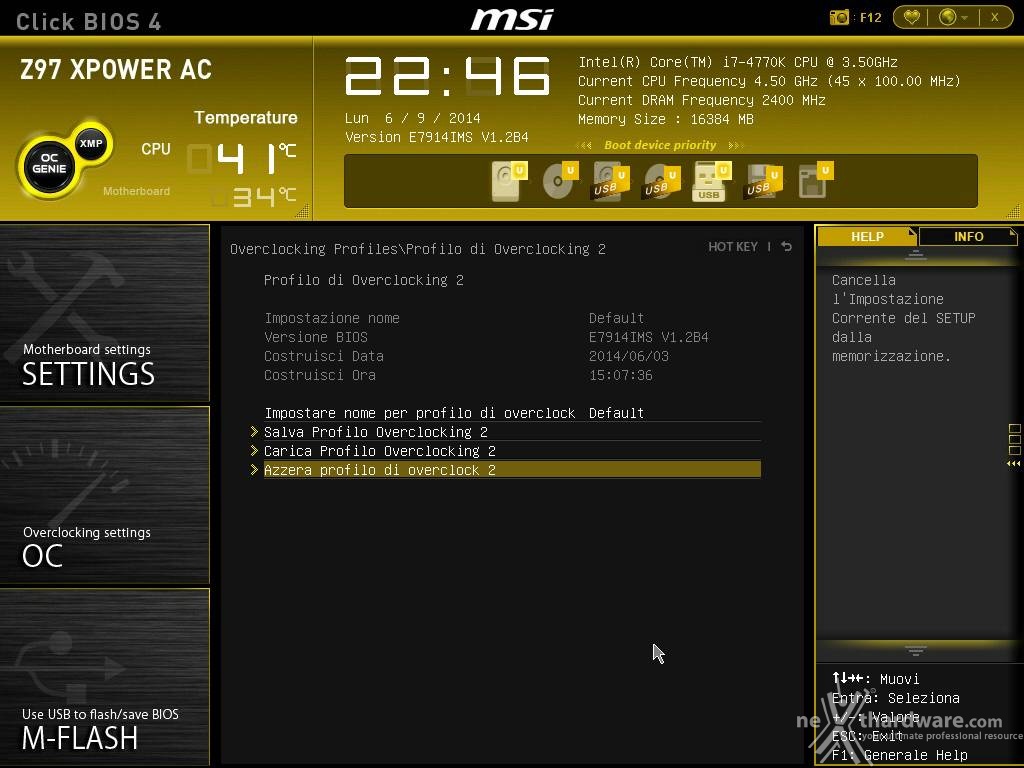

Infine, non poteva mancare l'utilissima funzionalità che consente di salvare e caricare i profili, sia direttamente sul chip del BIOS che su un drive esterno, consentendone la condivisione con altri utenti o con schede madri identiche.
