5. Vista da vicino - Parte seconda
 |  |
Il sistema di raffreddamento della MSI Z97 Gaming 5 è stato completamente ridisegnato rispetto ai modelli della precedente generazione, pur mantenendo i medesimi accostamenti cromatici.

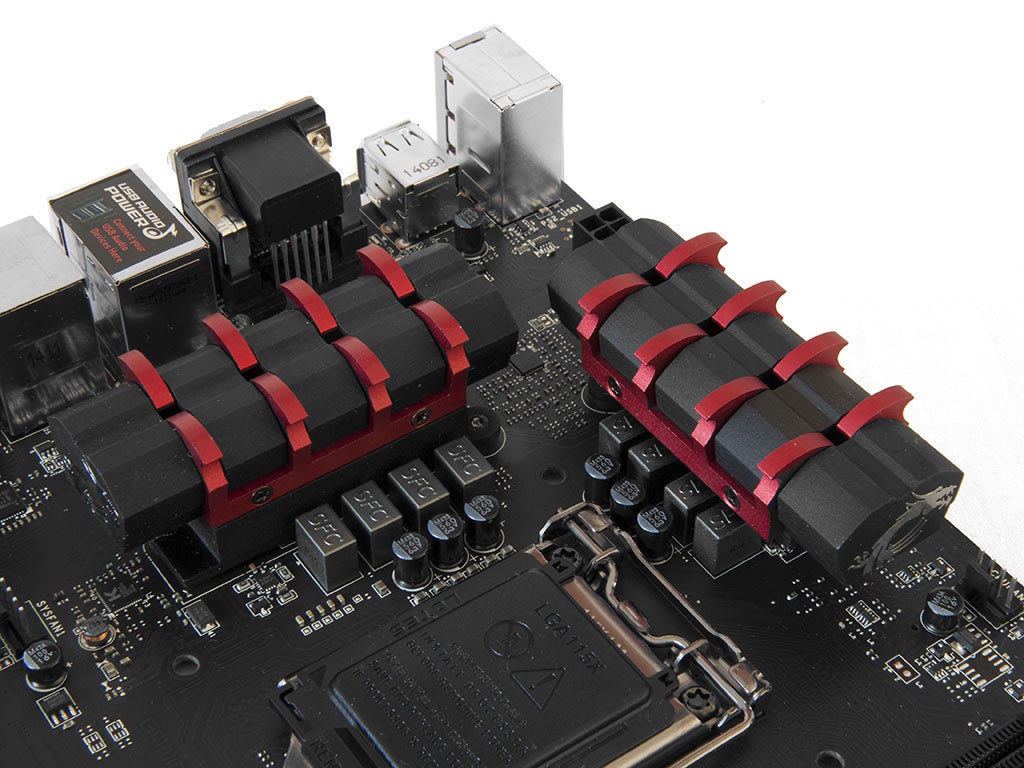

Quest'ultimo risulta suddiviso in tre blocchi, di cui i primi due, praticamente identici, sono costituti da dissipatori di generose dimensioni il cui design richiama gli artigli del dragone, simbolo della serie Gaming, entrambi adibiti al raffreddamento dei regolatori di tensione, mentre il terzo costa di un dissipatore a basso profilo privo di alette, preposto allo smaltimento del calore generato dal PCH Z97, riportante il logo del produttore e della serie di appartenenza in rilievo sulla superficie.
Tutti i dissipatori sono realizzati in alluminio di colore nero con alcuni particolari di colore rosso, e sono interfacciati con i componenti sottostanti tramite pad termici.
Il comparto dedicato alle memorie prevede quattro slot DIMM tutti dello stesso colore, in grado di ospitare fino 32GB di memoria DDR3 con una frequenza massima di 3200MHz.
La mainboard supporta l'architettura Dual Channel e la tecnologia Intel XMP per la configurazione automatica dei parametri di funzionamento delle memorie dotate di profili precaricati.
Il sistema di blocco dei moduli è del tipo tradizionale, con doppia levetta per ciascun slot.

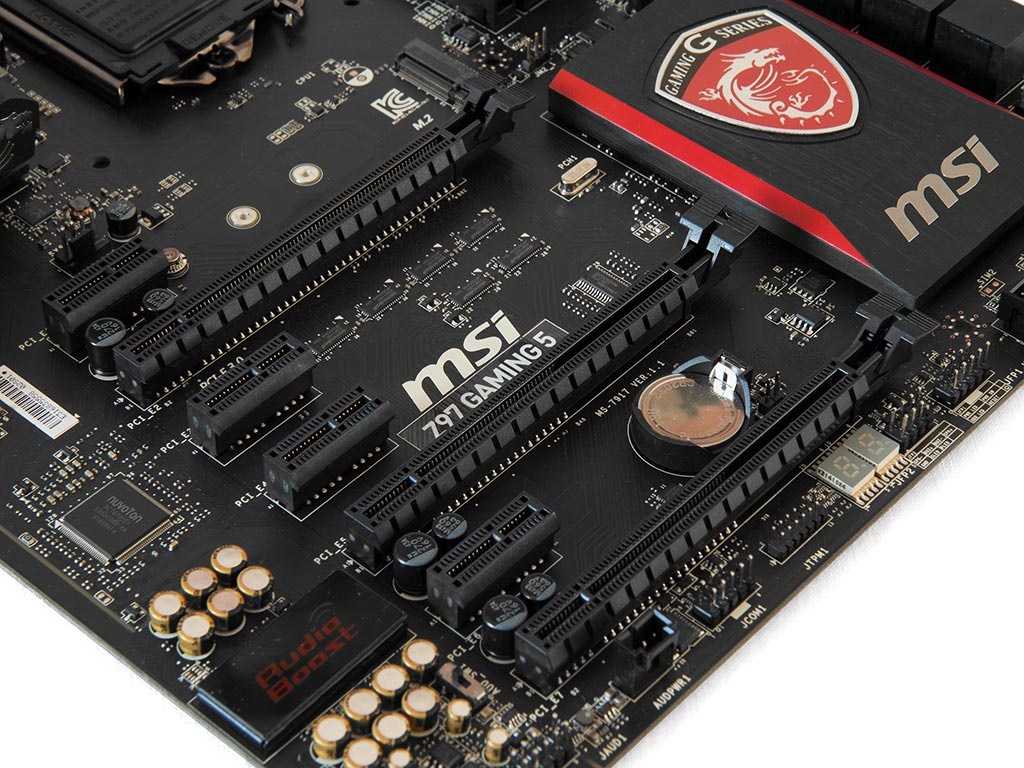

Nella foto in alto possiamo osservare la dotazione di slot PCI-E della MSI Z97 Gaming 5, comprendente tre PCI-E 16x 3.0 e quattro PCI-E 1x conformi allo standard 2.0.
| Numero Schede Video | Slot e velocità |
| 1 | x16 Nativo ( Slot 1) |
| 2 | x8 / x8 |
| 3 | x8 / x4 /x4 |
Nella tabella soprastante abbiamo riportato gli schemi di installazione relativi alle possibili configurazioni realizzabili.
