6. ConnettivitÃ
Controller SATA - Connettore mSATA

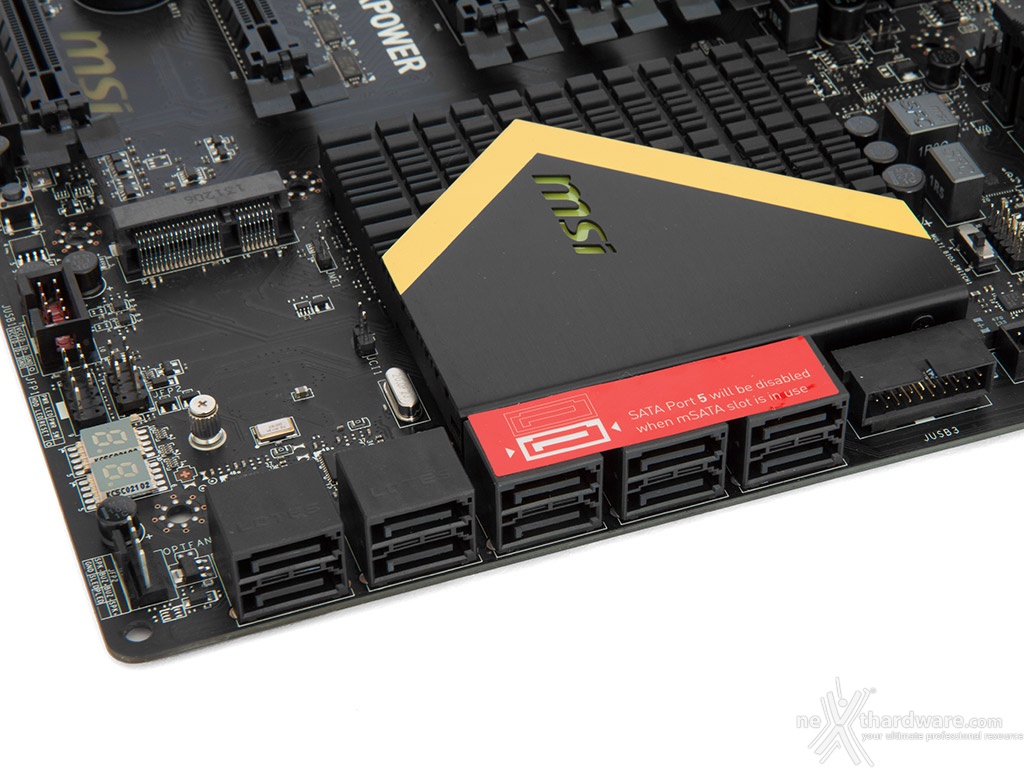

La MSI Z87 Xpower è dotata di dieci porte SATA 6 Gbps, di cui sei gestite dal Platform Controller HUB Z87 Express e quattro dal controller ASMedia ASM1061.
Alle spalle di queste ultime è presente, inoltre, un comodo connettore mSATA, pilotato dal PCH Z87 di Intel, che consente l'installazione di un SSD dotato di questa particolare interfaccia.
Un'etichetta adesiva avvisa l'utente che l'utilizzo dello slot mSATA disattiva automaticamente la porta SATA numero 5.
Back I/O

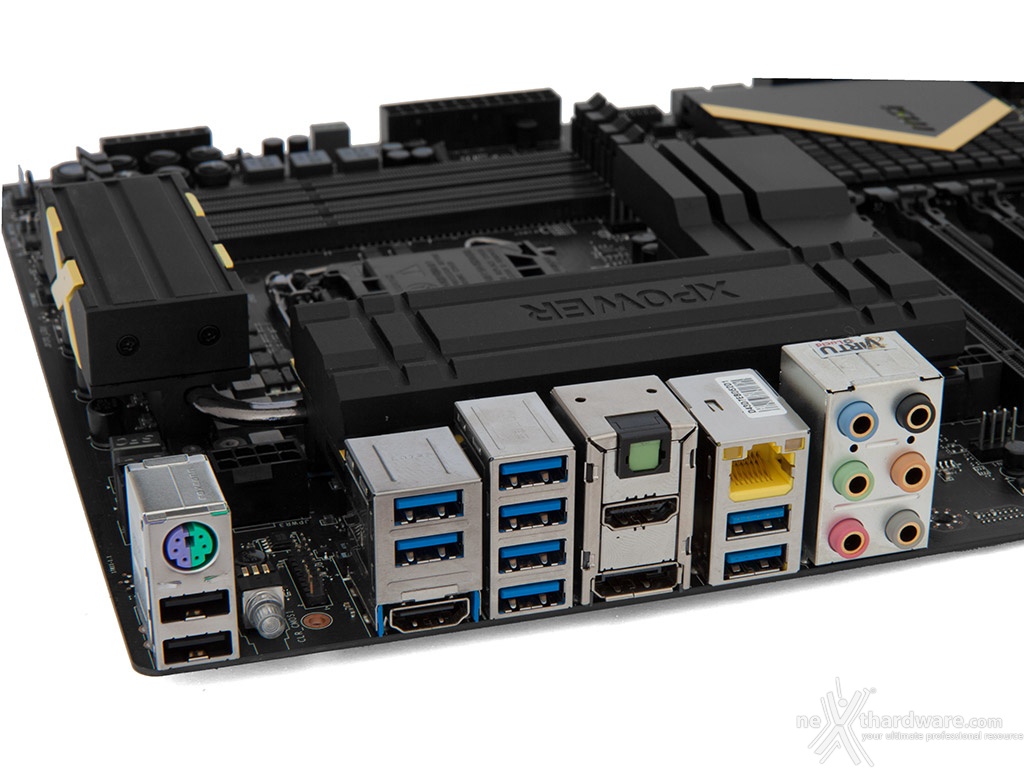

Il pannello posteriore di I/O della MSI Z87 Xpower è molto completo; procedendo da sinistra verso destra troviamo:
- 1 porta PS2;
- 2 porte USB 2.0;
- 1 pulsante Clear CMOS;
- 2 porte USB 3.0 (di colore blu);
- 1 uscita HDMI;
- 4 porte USB 3.0 (di colore blu);
- 1 Optical S/PDIF Out;
- 1 uscita HDMI;
- 1 uscita DisplayPort;
- 1 porta LAN RJ-45;
- 2 porte USB 3.0 (colore blu);
- 6 jack audio HD.
Le uscite video sono controllate dalla GPU integrata all'interno della CPU, ma possono anche veicolare il segnale prodotto da una scheda video discreta, se nel sistema è attivo il software Lucid Virtu MVP 2.0.
Quest'ultimo è fornito in bundle con la scheda madre e permette di sfruttare la GPU integrata nella CPU per migliorare le prestazioni della GPU discreta, consentendo di attivare una funzionalità simile al V-Sync, ma senza riscontrare il tipico calo di performance di questa modalità , evitando effetti fastidiosi come il tearing.
Modulo Wi-Fi - Bluetooth
  |   |

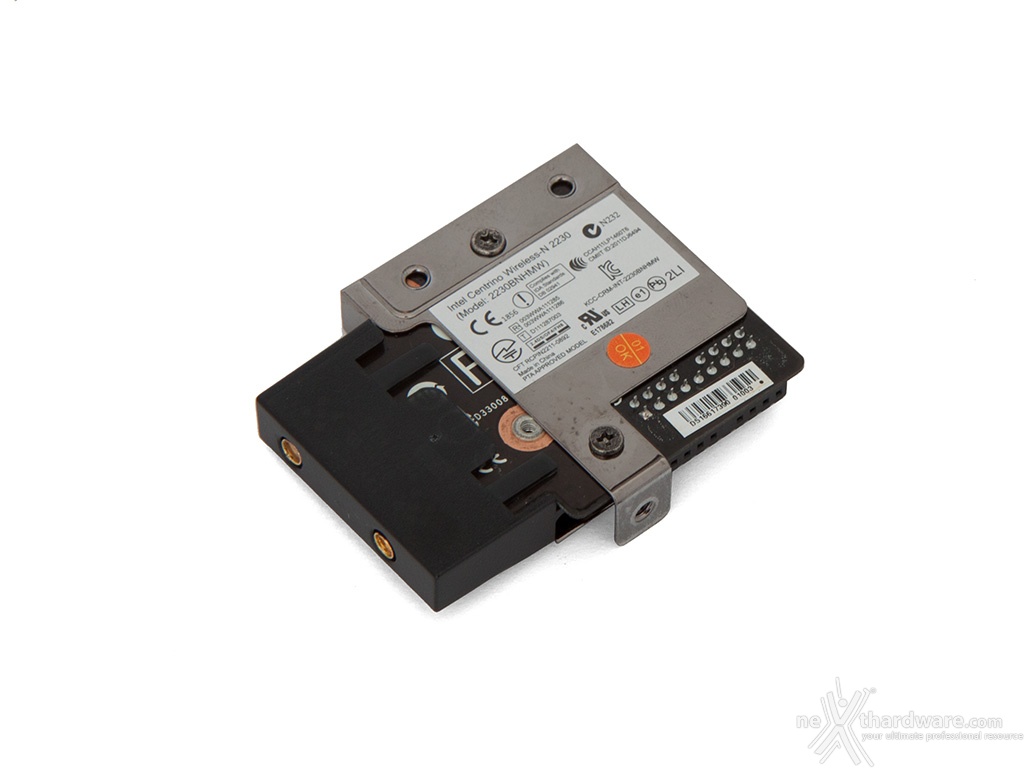

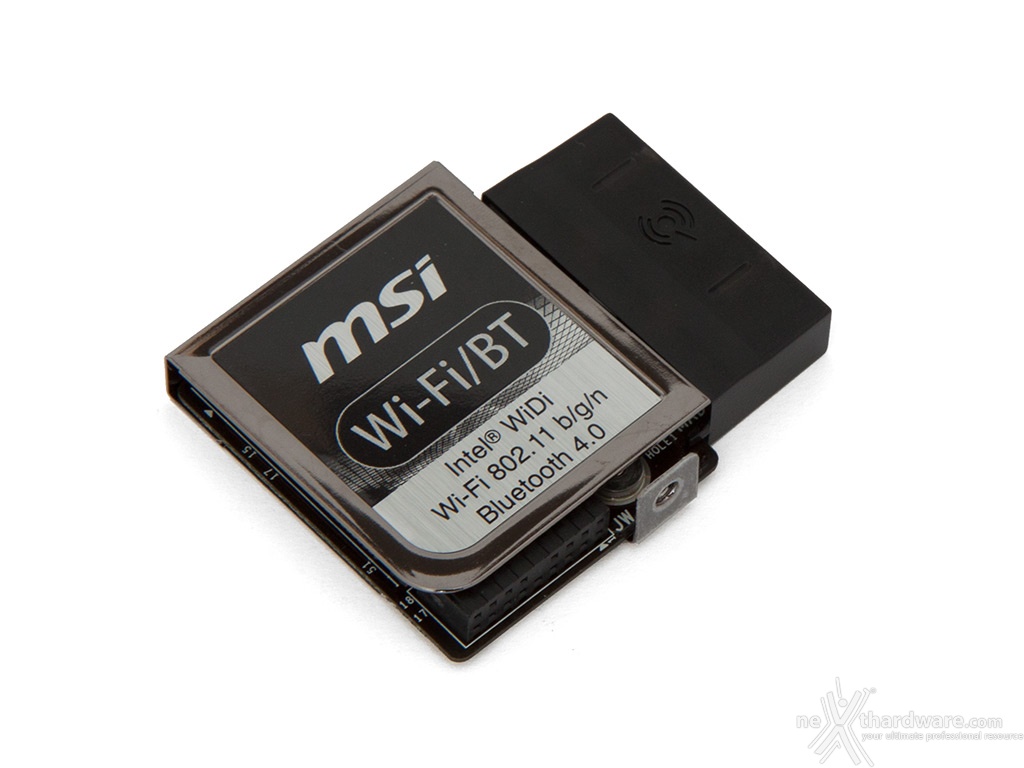

Le due immagini in alto ci mostrano la scheda Wi-Fi/Bluetooth, collegabile sull'apposito slot posizionato nel back panel della mainboard, nello spazio compreso tra il pulsante Clear CMOS ed il primo gruppo di porte.
Il modulo, che integra due chipset di produzione Intel, offre Wi-Fi 802.11a/b/g/n/ Dual Band e Bluetooth V4.0, contribuendo ad ampliare le ottime doti di connettività della Z87 Xpower.
  |   |

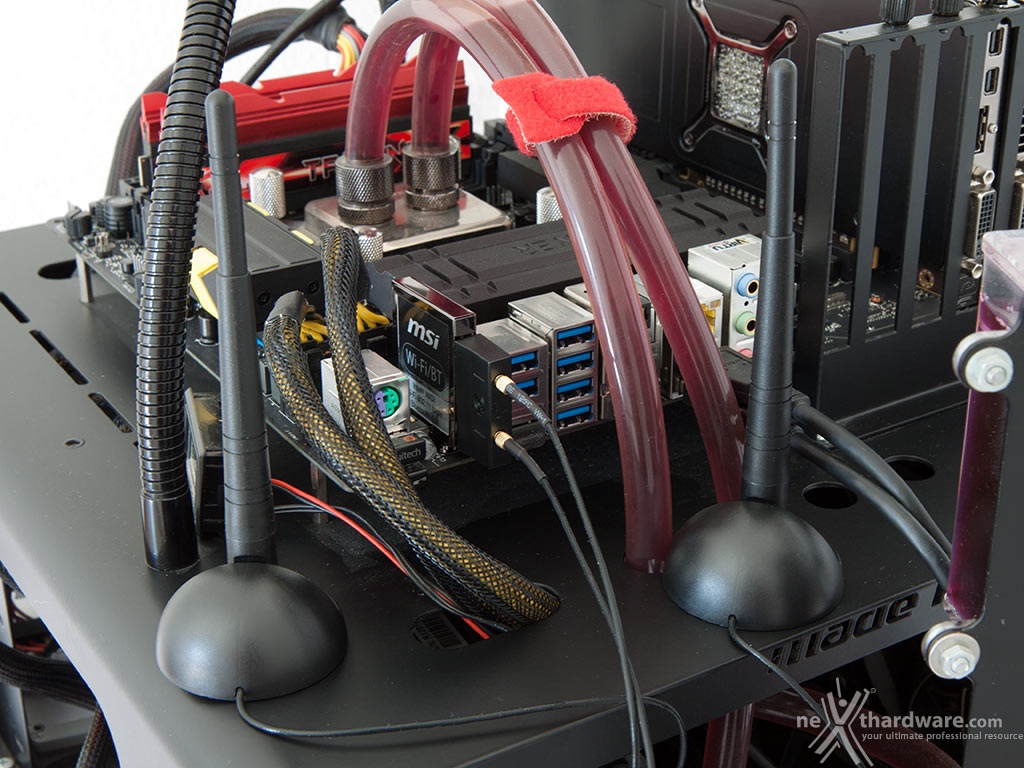

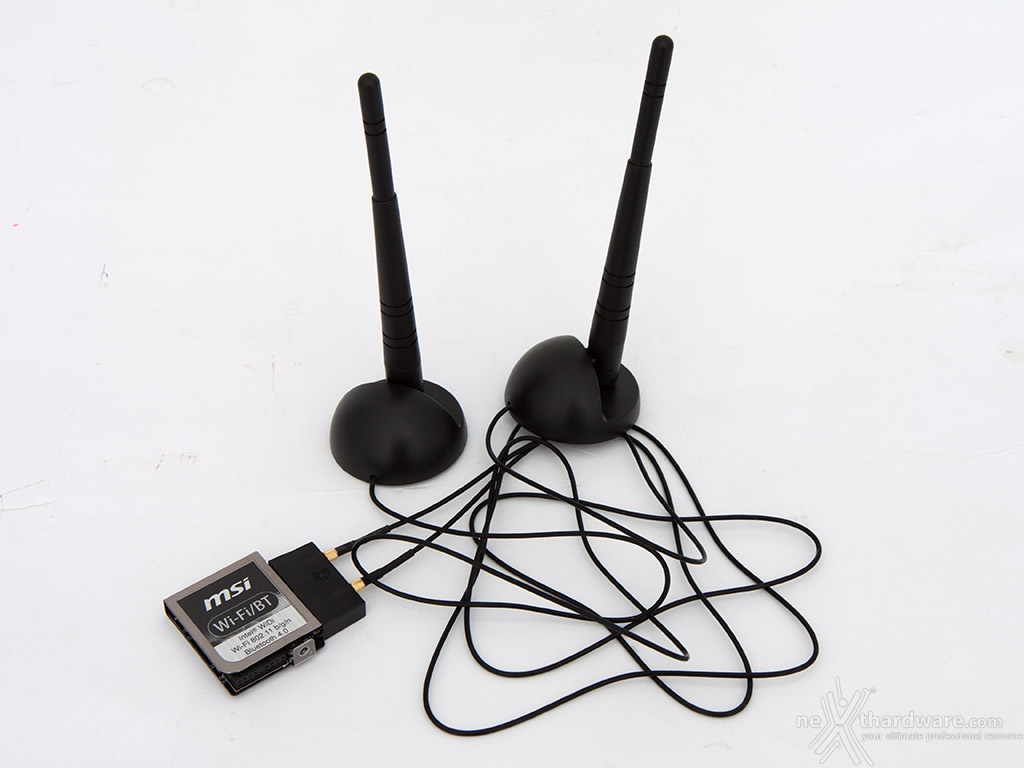

Una volta montato sulla mainboard e bloccato tramite l'apposita vite al PCB, il modulo va collegato ai connettori maschi presenti sulle due antenne per avere a disposizione la connetività Wi-Fi e Bluetooth.
