5. ConnettivitÃ
Controller SATA & SATA Express

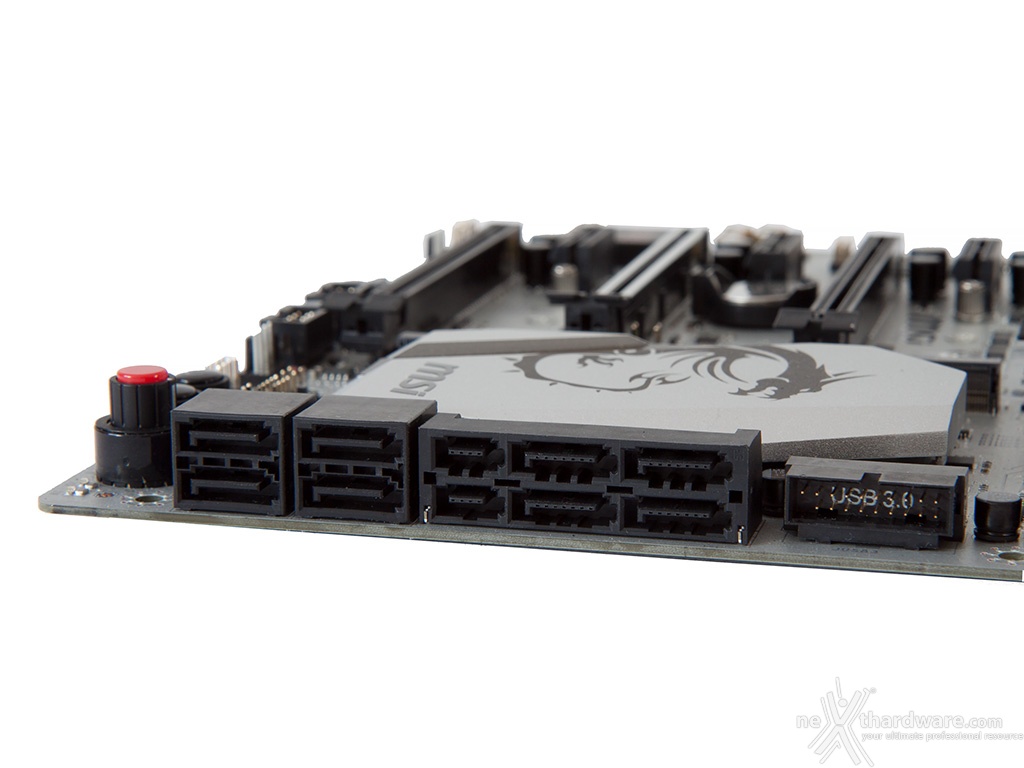

La MSI Z170A XPOWER GAMING TITANIUM EDITION è dotata di otto porte SATA 6Gbps e di due porte SATA Express, tutte ruotate di 90° rispetto all'asse del PCB.
Osservando l'immagine in alto e procedendo da sinistra verso destra, abbiamo le prime due porte SATA pilotate da un controller ASMedia ASM1061.
Le due porte adiacenti e le quattro facenti parte del blocco SATA Express sono invece tutte gestite dal PCH Z170.
Le due porte SATA Express, quindi, condividono con quelle di tipo SATA ben quattro connettori fisici oltre ad un buon numero di linee elettriche a disposizione.
Tutte le porte supportano le modalità RAID 0, 1, 5 e 10, ma visto che sono quasi tutte gestite dal PCH Z170, che deve in qualche modo limitare le risorse, non sono utilizzabili in contemporanea quando i connettori M.2 sono popolati.
La tabella in alto riassume in maniera abbastanza chiara gli schemi da seguire in base alle periferiche che andremo a collegare alla nostra mainboard.
Controller M.2 PCI-E
La MSI Z170A XPOWER GAMING TITANIUM EDITION offre due connettori M.2 PCIe con design Twin Turbo, in grado di garantire velocità fino a 32Gb/s utilizzando SSD PCIe 3.0 x4 o fino a 6Gb/s utilizzando periferiche SATA.
Il blocco delle unità può essere effettuato tramite una vite in tre punti distinti, in maniera tale da supportare tre differenti lunghezze pari, rispettivamente, a 42, 60 e 80mm.
Gli stessi connettori sono in grado di pilotare, tramite l'utilizzo di una Turbo U.2 Host Card, acquistabile separatamente, i velocissimi, ma ancora poco diffusi, SSD Mini-SAS PCIe 3.0 x4 che sfruttano il nuovo protocollo NVMe.
Come per i SATA e SATA Express, a causa delle limitazioni sulla banda, l'utilizzo dei due connettori M.2 in contemporanea con le altre tipologie di porte va fatto seguendo lo schema riportato in precedenza.
Pannello connessioni posteriore

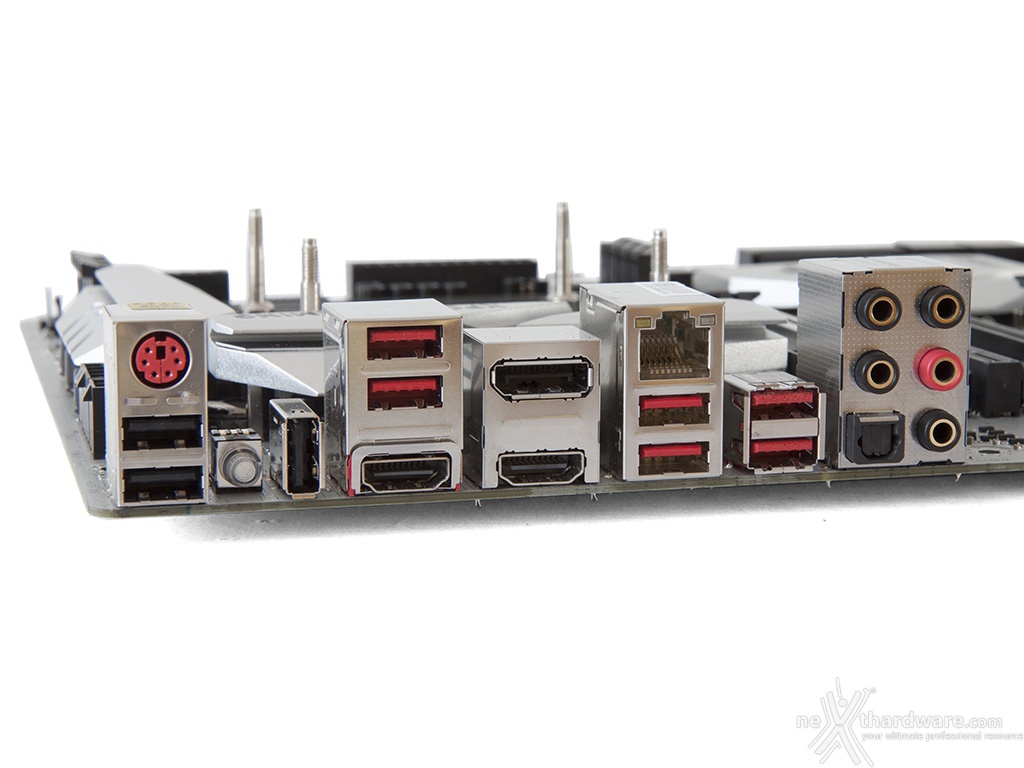

Il pannello posteriore di I/O della MSI Z170A XPOWER GAMING TITANIUM EDITION prevede una ricca dotazione di porte, nello specifico:
- 2 porte USB 2.0 + 1 porta combo PS2;
- 1 pulsante per il CLRMOS;
- 1 porta USB 2.0 (BIOS Flashback);
- 1 uscita video HDMI + 2 porte USB 3.0;
- 1 uscita video HDMI + 1 uscita video DisplayPort;
- 2 porte USB 3.0 + 1 porta LAN RJ-45;
- 2 porte USB 3.1 Type-A;
- 5 jack audio HD + 1 uscita ottica SPDIF.
