MSI N580GTX Lightning e R6970 Lightning

2. Progettate per l'Overclock



Numerosi sono gli accorgimenti presi da MSI per rendere la serie Lightning unica nel suo genere, come l’installazione di numeri switch che attivano/disattivano alcune funzionalità speciali, atte a migliorare le prestazioni in overclock.



MSI N580GTX Lightning

Â	Â	Â
MSI N580GTX Switch	Dual BIOS N580GTX	XtremeCool

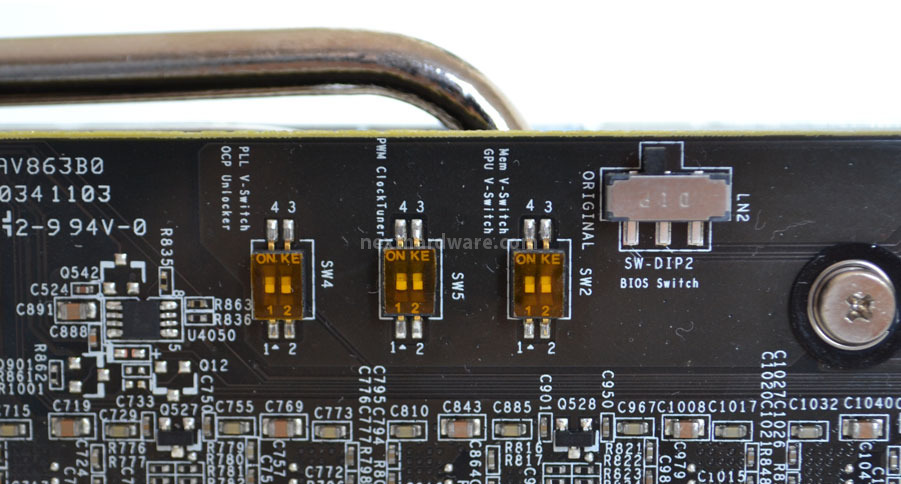

• Dual BIOS: modalità Standard per utilizzare la scheda video con raffreddamento ad aria, modalità LN2 per utilizzare la scheda sotto azoto liquido. In questa modalità non si presenta il Cold Slow bug che rallenta la GPU quando le temperature sono troppo basse.
• PWM Clock Tuner: modifica la frequenza di funzionamento del generatore di clock della scheda, portandola da 260 MHz a 310 MHz.

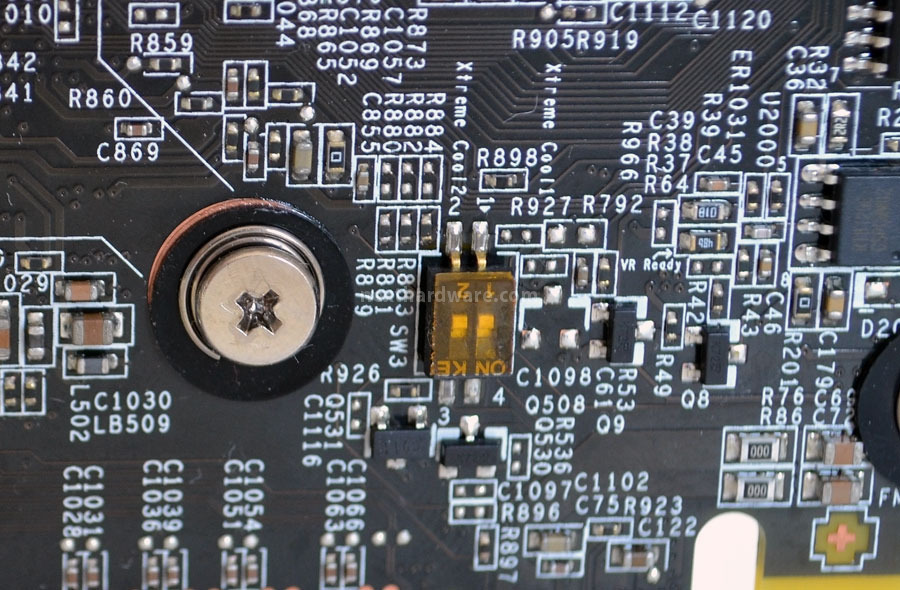

• XtremeCool: risolve il problema di Cold Bug presente nelle schede NVIDIA GeForce GTX 580. Da utilizzare solo in abbinamento ad un raffreddamento ad azoto liquido.



MSI R6970 Lighting

Â	Â
Dual BIOS R6970	MSI R6970 Switch

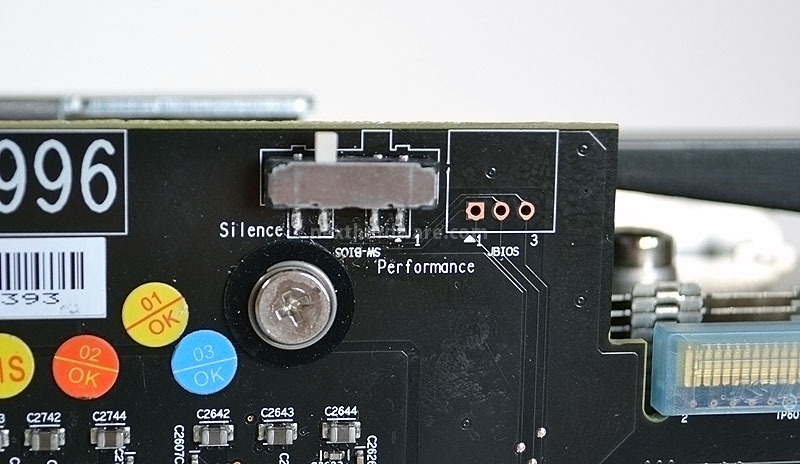

• Dual BIOS: le Radeon HD 6970 non sono soggette a Cold Slow Bug, di conseguenza il secondo BIOS è programmato con funzionalità differenti rispetto a quello della N580GTX. In modalità Silence la scheda opera come una tradizionale HD 6970, con un limite di potenza imposto dalla tecnologia PowerTune, intorno al TDP massimo dichiarato da AMD. Attivando la modalità Performance, questo limite viene incrementato di un fattore 2.5x, consentendo alla scheda di aumentare il suo massimo consumo, rendendo possibile il funzionamento della stessa a frequenze e tensioni di alimentazioni maggiori.

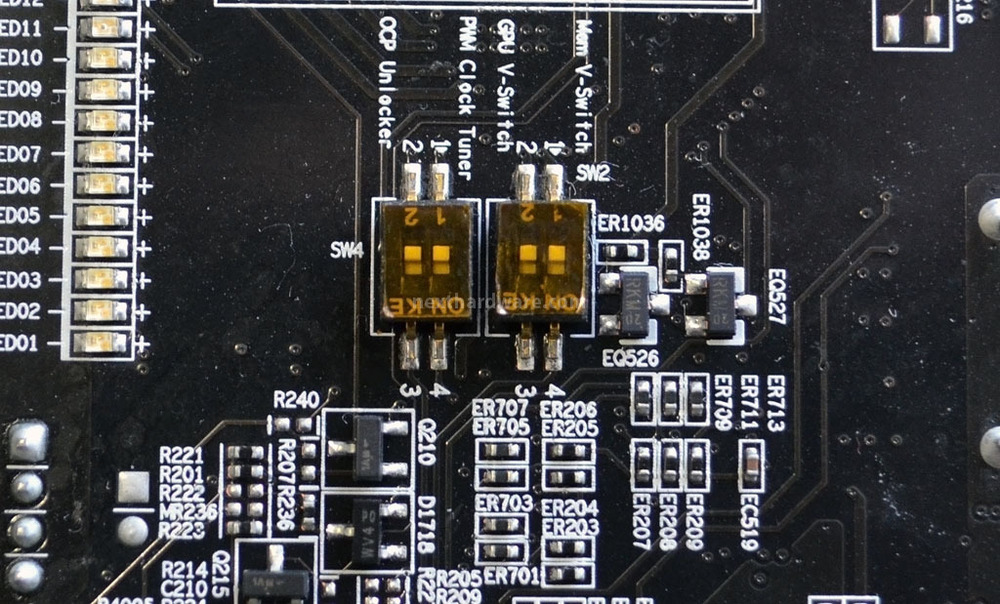

• PWM Clock Tuner: similmente a quanto avviene con la N580GTX Lightning, la frequenza del generatore di clock viene incrementata da 300 MHz a 350 MHz, garantendo un ripple inferiore e aumentando la qualità dei segnali elettrici.



Caratteristiche comuni alle due schede

Â	Â	Â
V-Check Points	8+8 PIN PCI-E	Proadlizer



Entrambe le schede video sono dotate di:

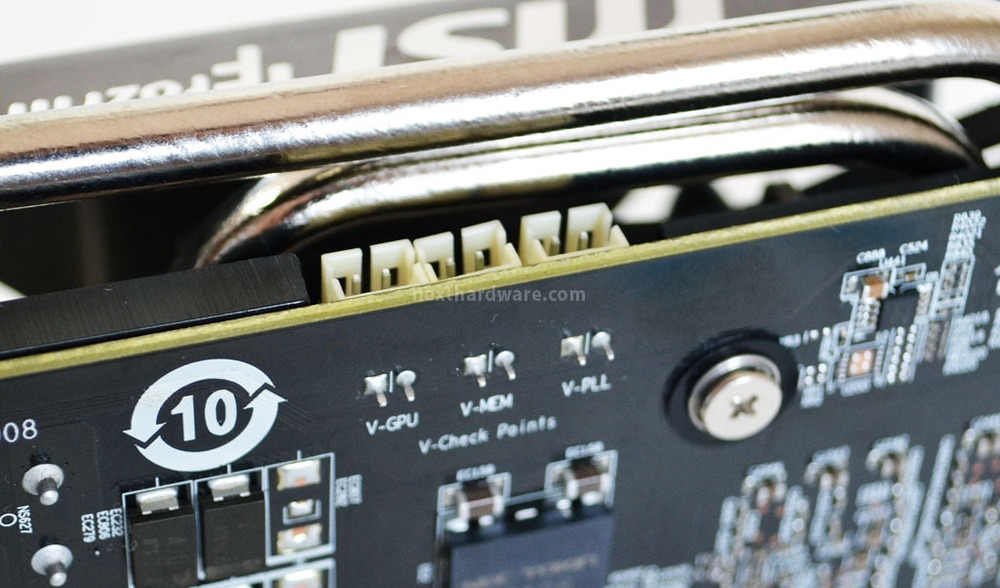

• V-Check Points: sono utili per monitorare le tensioni di funzionamento della GPU, delle Memorie e del PLL. Non è necessario saldare ulteriori cavi per procedere alla misurazione, le tensioni di alimentazioni sono variabili dal software MSI AfterBurner.
• OCP Unlocker: rimuove i limiti di corrente imposti da AMD e NVIDIA per le proprie schede video; equivale alla corrispondente modifica hardware.
• GPU, PLL e Mem V-Switch: modifica istantaneamente la tensione di funzionamento del componente scelto. Questo switch è particolarmente utile in abbinamento ad alcune modifiche hardware, in modo da escludere la modifica senza ulteriori interruttori.

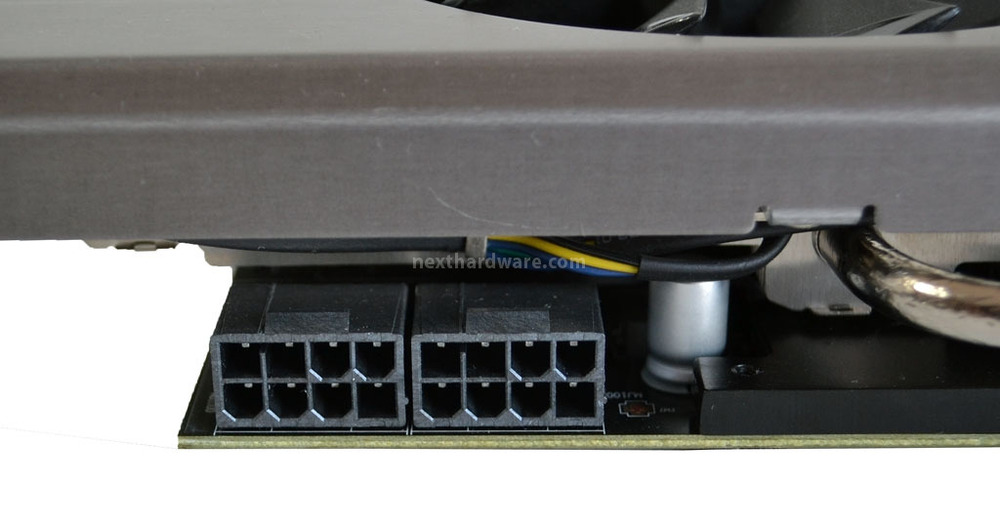

• Alimentazione aggiuntiva 8+8 PIN: utilizzando due connettori da 8 pin, le Lightning possono ricevere più corrente dall’alimentatore senza il rischio di danneggiare i cavi di alimentazione.

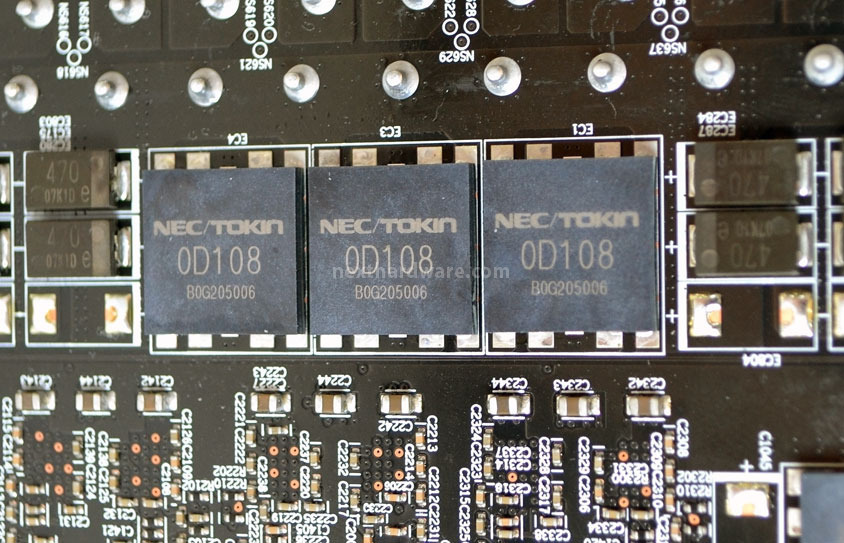

• Condensatori Proadlizer: tre condensatori sono dedicati all’alimentazione della GPU e uno è dedicato a quella delle memorie. Ogni condensatore è da 1000 μf e garantisce un ridottissimo ESR (oltre 9 volte meno dei normali condensatori solidi da 470 μf).



Circuito di alimentazione

Uno dei settori dove MSI ha lavorato di più per progettare le sue Lightning è sicuramente il circuito di alimentazione, incrementando sensibilmente il numero di fasi e riorganizzando la distribuzione della corrente.

Le memorie sono alimentate utilizzando l’energia fornita dal secondo connettore 8 pin; nelle versioni reference, invece, l’alimentazione è ricavata dal connettore PCI-E 16x e condivisa con il PLL.

Quest’ultimo componente è stato dotato di una sua fase di alimentazione dedicata, in questo modo si riducono le interferenze e lo stesso può lavorare a frequenze più elevate.



Â

MSI Lightning Design - Alimentazione Memorie GDDR5

La massima corrente erogabile alla GPU è di 490W per la N580GTX Lightning e 420W per la R6970 Lightning, rispettivamente 250W e 180W in più dei rispettivi modelli di riferimento.
