MSI N580GTX Lightning e R6970 Lightning

1. MSI N580GTX Lightning e R6970 Lightning



La prima cosa che colpisce della serie Lightning è la dimensione delle schede, superiore sia in lunghezza che larghezza rispetto ai modelli basati sul reference design.

MSI ha completamente riprogettato il PCB in modo da poter accogliere un numero maggiore di fasi di alimentazione ed aumentare così le tensioni di alimentazione nel circuito.

A differenza delle DirectCU di ASUS, MSI è riuscita a contenere le dimensioni del sistema di raffreddamento occupando solo due slot, contro i tre della scheda concorrente.



Â	Â

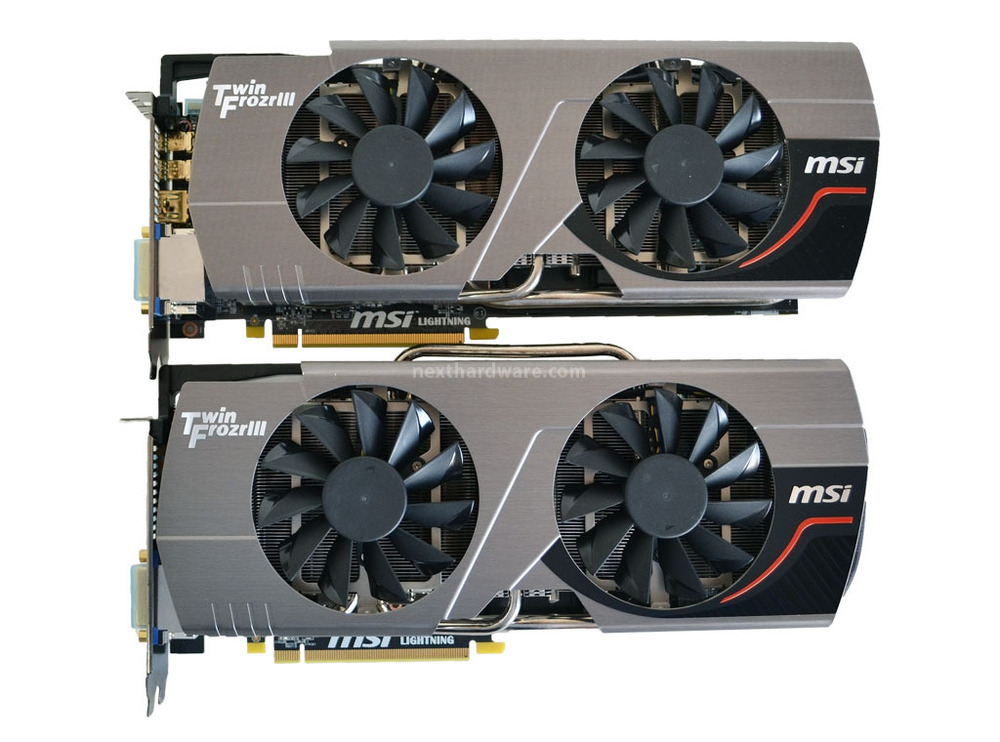

MSI N580GTX Lightning e MSI R6970 Lightning

L’aspetto della N580GTX Lightning non è molto diverso da quello della R6970, il dissipatore è infatti lo stesso modello, ovvero il Twin Frozr III, con una struttura del PCB simile, caratterizzata dalla presenza di numerosi switch per attivare modalità speciali per l’overclock e la presenza di quattro condensatori Proadlizer ad alta capacità.

La R6970 Lightning è più lunga del modello basato su GPU NVIDIA, ma la causa non è da ricercarsi in un PCB di dimensioni maggiori quanto al differente posizionamento della GPU, con cui il dissipatore deve essere solidale.

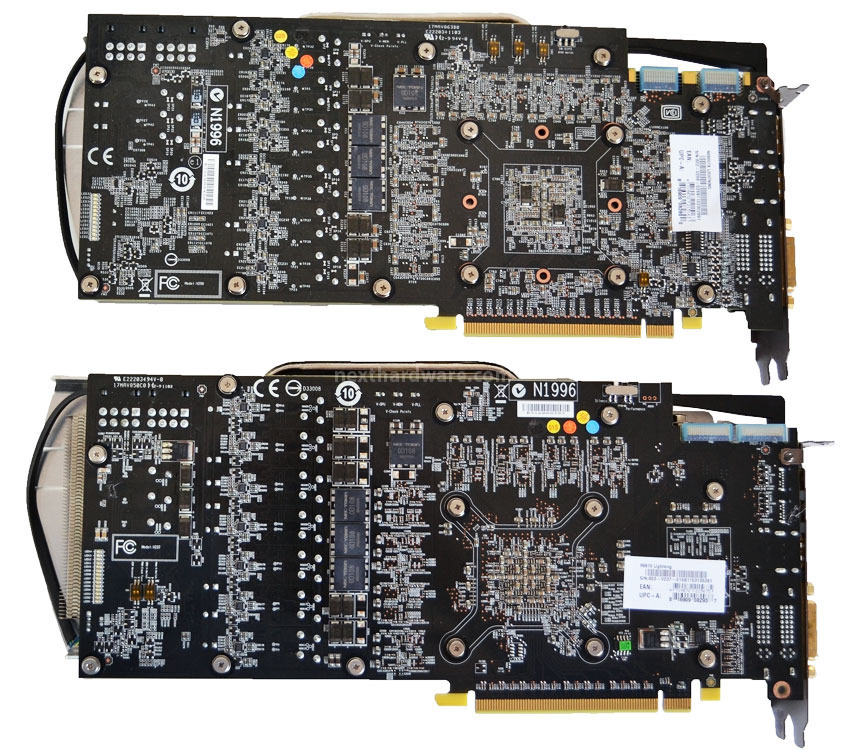

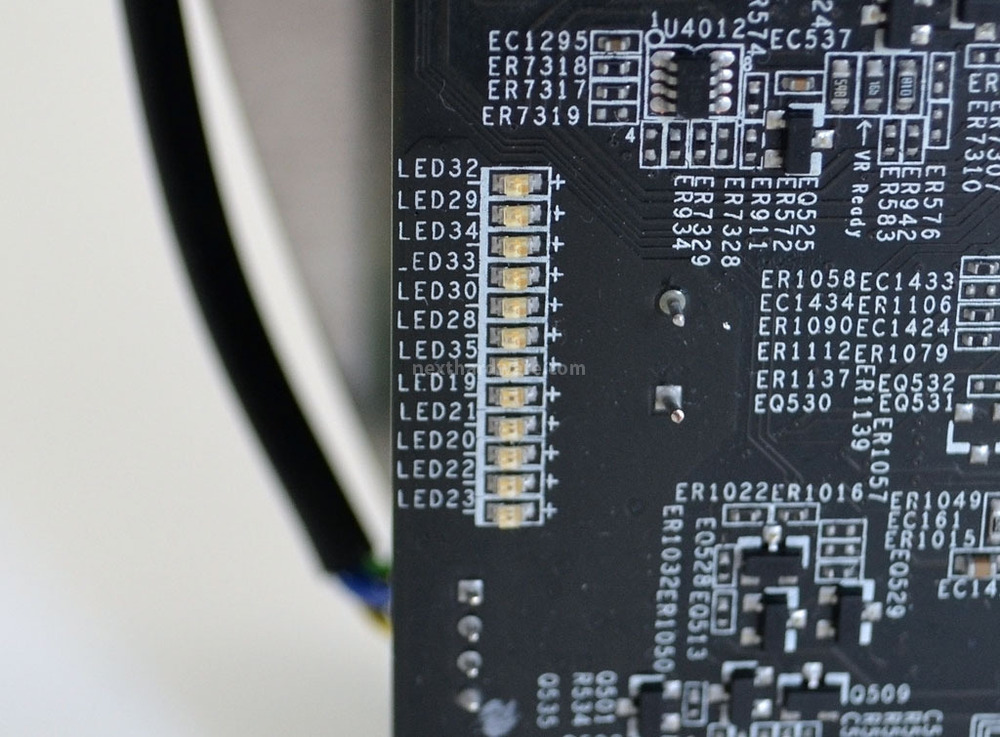

Sul retro delle schede sono visibili una serie di led che indicano il numero di fasi di alimentazione attive, gestite dal sistema APS (Active Phase Switching) che le attiva o le disattiva in base al carico di lavoro.



Â

Â

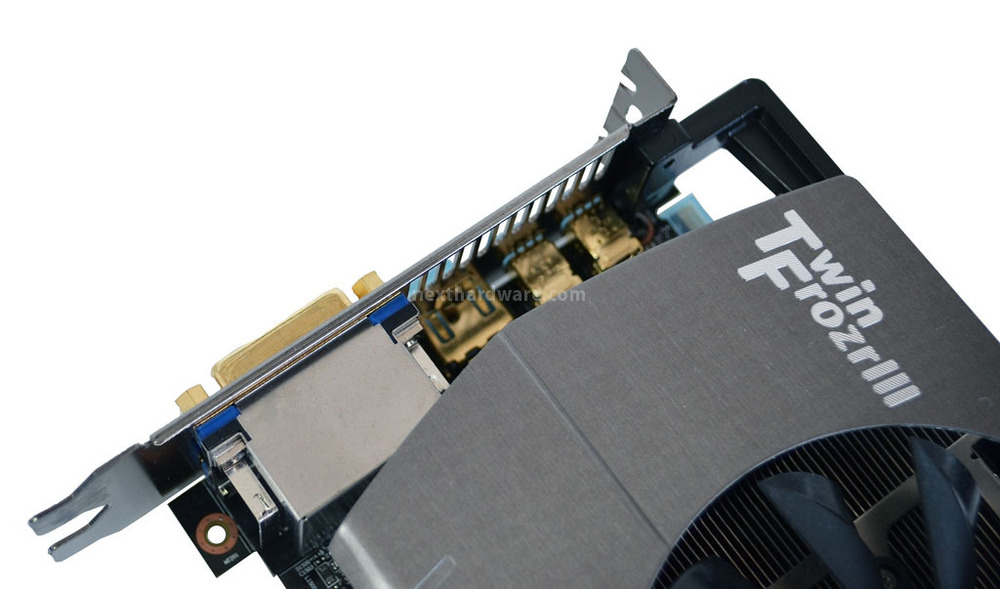

Data la particolare conformazione delle schede, non è possibile utilizzare bridge CrossFireX o SLI tradizionali, che risulterebbero troppo corti a causa dell’altezza dei supporti del dissipatore; per ovviare a questo problema, MSI ha incluso nella confezione due set di bridge correttamente dimensionati.

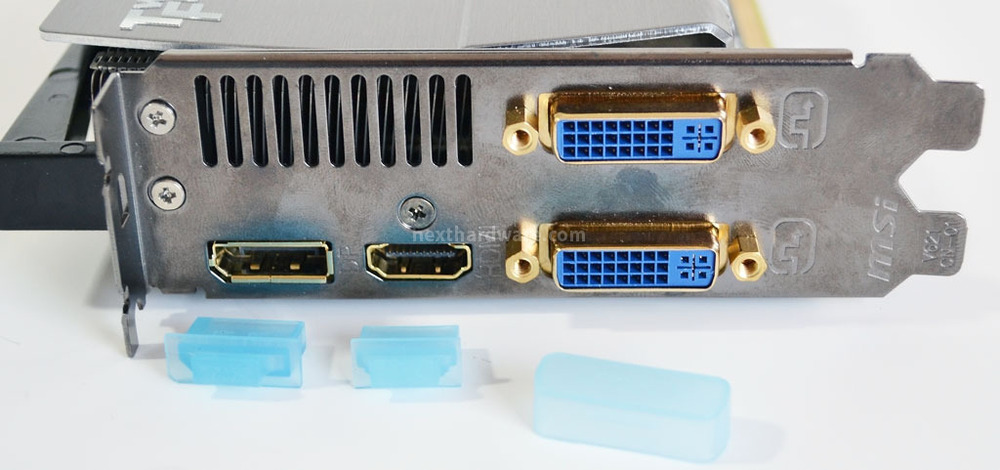

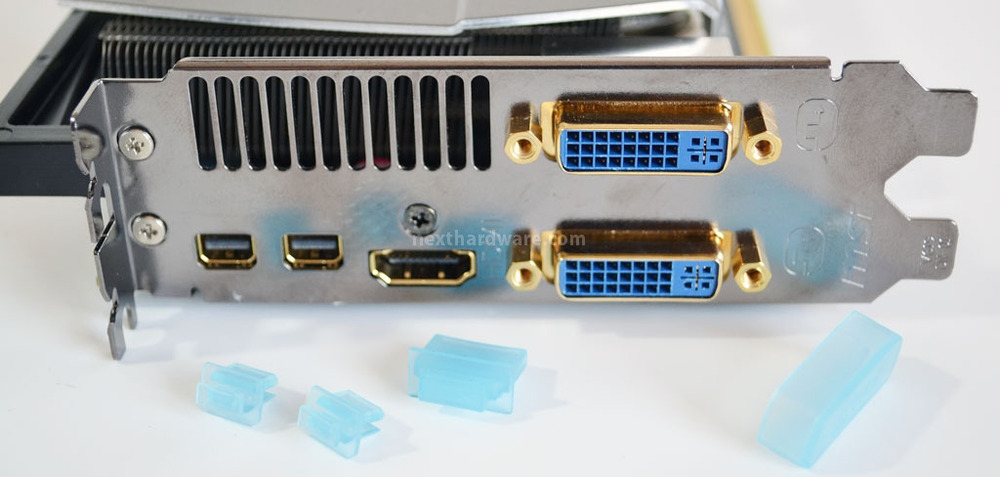

La dotazione di uscite video è completa ed integra connessioni DVI Dual-Link, Display Port e HDMI, secondo quanto supportato dalle GPU in uso.

Tutti i connettori sono placcati oro al fine di garantire la massima qualità del segnale; come di consueto, MSI ha incluso una serie di coperture in plastica trasparente per proteggere le uscite video e le altre connessioni.



Â	Â
MSI N580GTX Lightning	MSI R6970 Lightning



La R6970 Lightning supporta la tecnologia Eyefinity, consentendo di collegare fino a 6 monitor utilizzando le uscite Display Port 1.2, eventualmente in abbinamento ad adattatori attivi DVI o VGA.
