5. Connettività
Porte SATA
La MSI MEG Z590 ACE è dotata di sei porte SATA 6 Gbps pilotate direttamente dal PCH Intel Z590 e che garantiscono tutte il supporto alla tecnologia IRST (Intel Rapid Storage Technology), attraverso la quale si potranno creare configurazioni RAID di tipo 0, 1, 5 e 10.
Connettori M.2 PCI-E
I quattro connettori M.2 PCIe sono posizionati, rispettivamente, il primo (M2_1) pilotato direttamente dalla CPU nello spazio compreso tra il socket ed il primo slot PCIe x16, il secondo (M2_2) ed il terzo (M2_3), nello spazio tra il primo ed il secondo slot PCIex16 ed il quarto nello spazio che separa il secondo ed il terzo slot PCIe x16 (questi ultimi tre gestiti dal PCH Z590).
Ad eccezione del primo che è in grado di ospitare drive con lunghezze fino a 110mm e garantire velocità fino a 64 Gb/s utilizzando SSD PCIe 4.0 x4, i tre rimanenti supportano drive con lunghezza massima di 80mm e velocità fino a 32 Gb/s utilizzando SSD PCIe 3.0 x4.
Il supporto alle unità SATA (non in configurazione RAID) è limitato ai connettori M2_2 ed M2_3, mentre tutti supportano la modalità RAID NVMe (0, 1).
 |  |

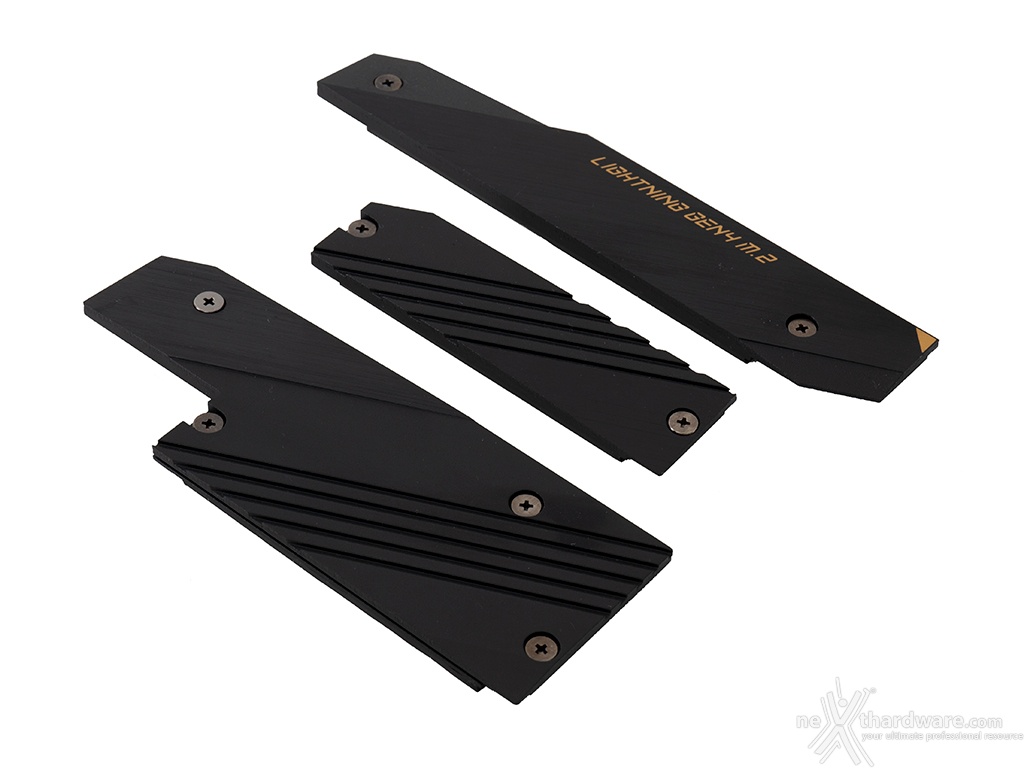

Gli slot beneficiano inoltre della tecnologia M.2 Shield Frozr che prevede la presenza di dissipatori in alluminio che vanno ad interfacciarsi con i drive sottostanti tramite un pad termico.
I dissipatori in questione sono tre, di cui uno dedicato al connettore M2_1, un secondo di tipo doppio per i connettori M2_2 ed M2_3, ed un terzo per il connettore M2_4.
L'adozione dei dissipatori consente di ridurre notevolmente la temperatura dei drive, in particolare di quelli NVMe di ultima generazione che, sovente, montano controller decisamente "caldi" e soggetti a fastidiosi fenomeni di throttling.
Header USB 3.2 Gen2, Gen1 e Gen2x2
La MSI MEG Z590 ACE dispone di un header USB 3.2 Gen2x2 pilotato dal PCH Intel Z590 che permette di utilizzare questa tipologia di connessione nei pannelli di I/O presenti sugli chassis di ultima generazione.
Quest'ultimo assicura una velocità doppia (20 Gbps) rispetto al Gen2 (10 Gbps), consentendo di sfruttare al meglio la velocità degli SSD esterni di nuova generazione che adottano questa tipologia di connessione.
 |  |
Alla sinistra dello stesso e sul bordo sinistro sono chiaramente visibili un header USB 3.2 Gen1 e due header USB 2.0, in grado di assicurare la compatibilità con le periferiche più datate.
Porte Thunderbolt 4.0
Un'altra delle prerogative della MSI MEG Z590 ACE è l'adozione della tecnologia Intel Thunderbolt 4.0, che viene implementata attraverso le due porte USB-Type C e i due ingressi Mini-DP presenti sul back panel, tutti gestiti dal PCH Z590.
Sfruttando i 40 Gbps garantiti dall'ultimo controller Intel JHL8540 Maple Ridge, su queste porte potremo quindi collegare, oltre alle classiche periferiche USB Type-C, anche un monitor 8K a 60Hz o due monitor 4K a 60Hz e fino ad un totale di dodici dispositivi collegati in cascata.
Ethernet 2.5GbE LAN + Wireless
Al fine di garantire le massime prestazioni in game, la scheda in prova implementa un comparto networking di buon livello che comprende una porta Gigabit Ethernet 2.5GbE ed un modulo Intel WiFi 6E 802.11ax (2T2R & Bluetooth 5.2).
La porta Ethernet è pilotata da un controller Intel I225-V 2.5GbE che ha tra i suoi punti di forza una riduzione del carico sulla CPU che può operare in maniera più efficiente migliorando, ad esempio, il numero degli FPS e parametri relativi a TCP e UDP, decisamente più alti rispetto alla media.
Il modulo Wi-Fi 2T2R è pilotato tramite interfaccia CNVi da un controller Intel Wi-Fi 6E AX210 che consente, anche grazie alla potente antenna offerta in dotazione, connessioni con velocità sino a 2400 Mbps utilizzando i canali a 160MHz.
L'adozione del nuovo standard WiFi 6E consente inoltre di sfruttare tutti i vantaggi offerti dalla banda a 6GHz, ovvero una larghezza di banda quattro volte superiore rispetto alle 2,4GHz e 5GHz, con la possibilità, quindi, di collegare più dispositivi con una minore congestione del traffico.
Lo stesso è dotato di connessione Bluetooth 5.2 in grado di assicurare una maggiore velocità ed una portata superiore rispetto al vecchio standard 4.2.
Pannello posteriore delle connessioni
La MSI MEG Z590 ACE utilizza un pannello di I/O preinstallato, in grado di offrire una migliore schermatura dalle emissioni elettromagnetiche per le varie porte, che integra anche, come di consueto, i pulsanti per il CLRMOS e per il BIOS Flashback.
Le connessioni messe a disposizione sono, da sinistra verso destra, le seguenti:
- 4 porte USB 3.2 Gen1;
- 2 porte USB 2.0 + 1 HDMI ;
- 1 porta LAN RJ-45 + 2 porte USB 3.2 Gen2 Type-A;
- 2 porte USB 3.2 Gen2x2 Type-C;
- 2 porte Mini DisplayPort
- 2 connettori SMA per antenna WiFi 2T2R;
- 5 jack audio HD + 1 uscita ottica SPDIF.
