DFI MI P55-T36
La MI P55-T36 è attualmente l'unica scheda madre mini itx dell'offerta DFI e si colloca nella fascia alta del mercato, offrendo soluzioni avanzate e componentistica di prima qualità. Progettata attorno al chipset Intel P55, garantisce il pieno supporto alle CPU Pentium (LGA1156), Core i3, Core i5 e Core i7 (LGA1156). A differenza delle altre mini itx provate fino ad oggi, la MI P55-T36 è priva di grafica integrata e deve appoggiarsi ad una scheda video discreta, l'adozione del chipset H55 sarebbe stata più indovinata, ma non bisogna dimenticare che questa scheda è in commercio già da alcuni mesi. Tra le caratteristiche salienti di questo prodotto, ricordiamo la tecnologia ABS II per l'overclock automatico della CPU, una porta e-SATA powered e la scheda audio con tecnologia X-FI su licenza Creative.

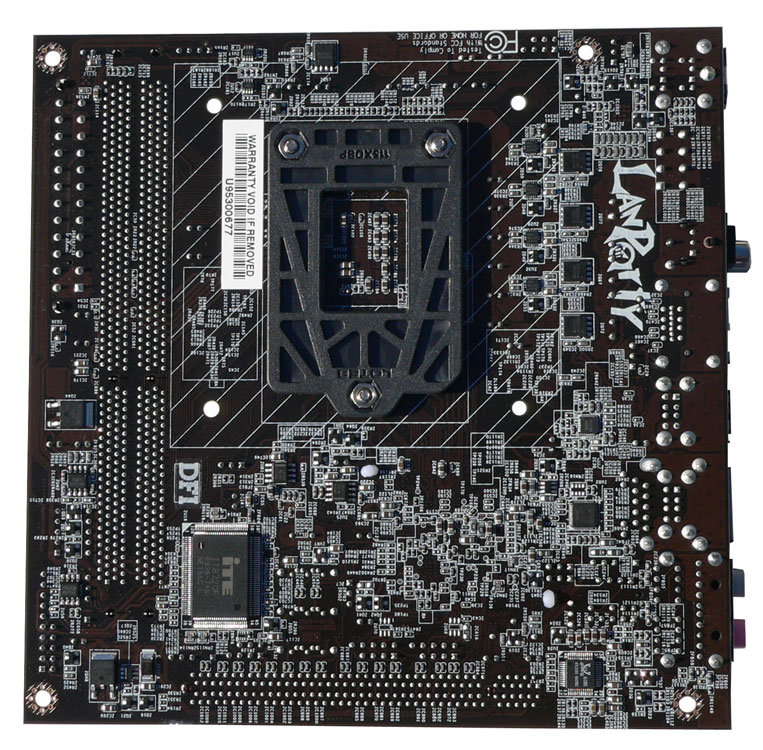

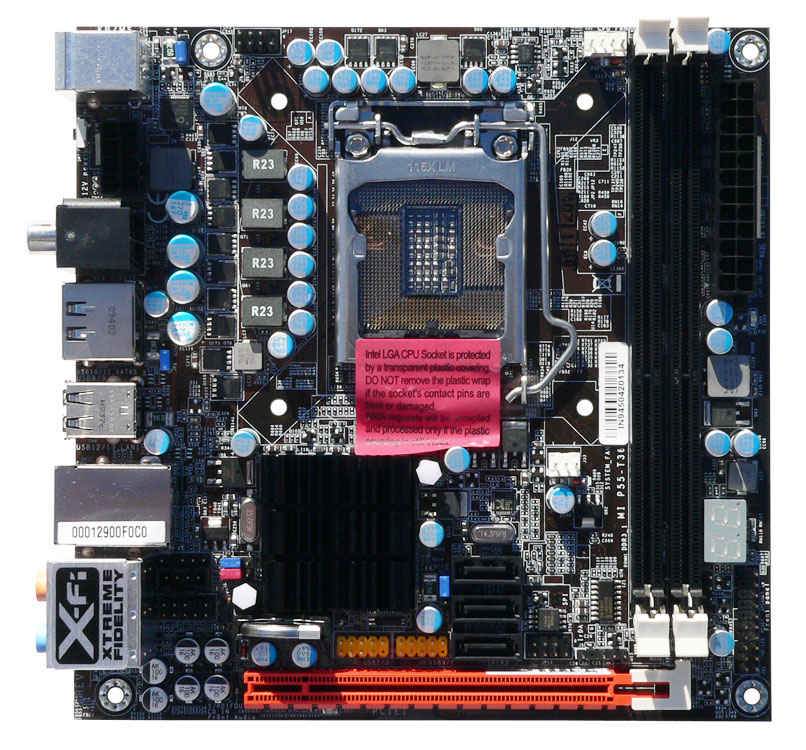

PCB decisamente affollato ma ben organizzato, tutti i componenti sono posizionati in modo tale da non interferire tra di loro. La scheda è dotata di due slot DDR3 con frequenza massima di 1600 Mhz e 8 GB di capacità. Essendo l'Intel P55 una soluzione single chip, è presente un solo dissipatore per il raffreddamento dello stesso, ovviamente è stata scelta una soluzione passiva. Il retro della scheda è stranamente popolato di componenti, sono infatti visibili alcune fasi di alimentazione, l'integrato per il controllo e gestione dei clock e la scheda audio. |

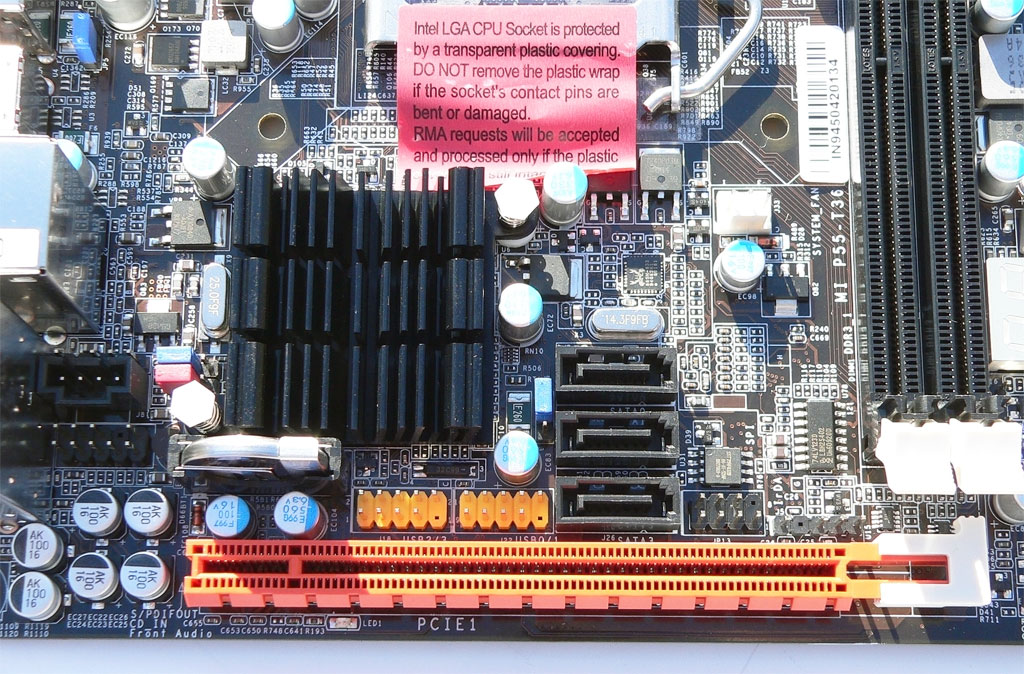

L'unico slot di espansione è di tipo PCI-E 16x e dovrà essere popolato con la VGA di sistema. La scheda supporta fino a 3 connessioni SATA 2.0 e una e-SATA nel BackIO. La batteria è posizionata verticalmente al fine di ridurre l'ingombro sul PCB. I condensatori di colore nero sono relativi alla scheda audio. La scheda può essere collegata a 4 porte USB aggiuntive, se presenti nel case. |

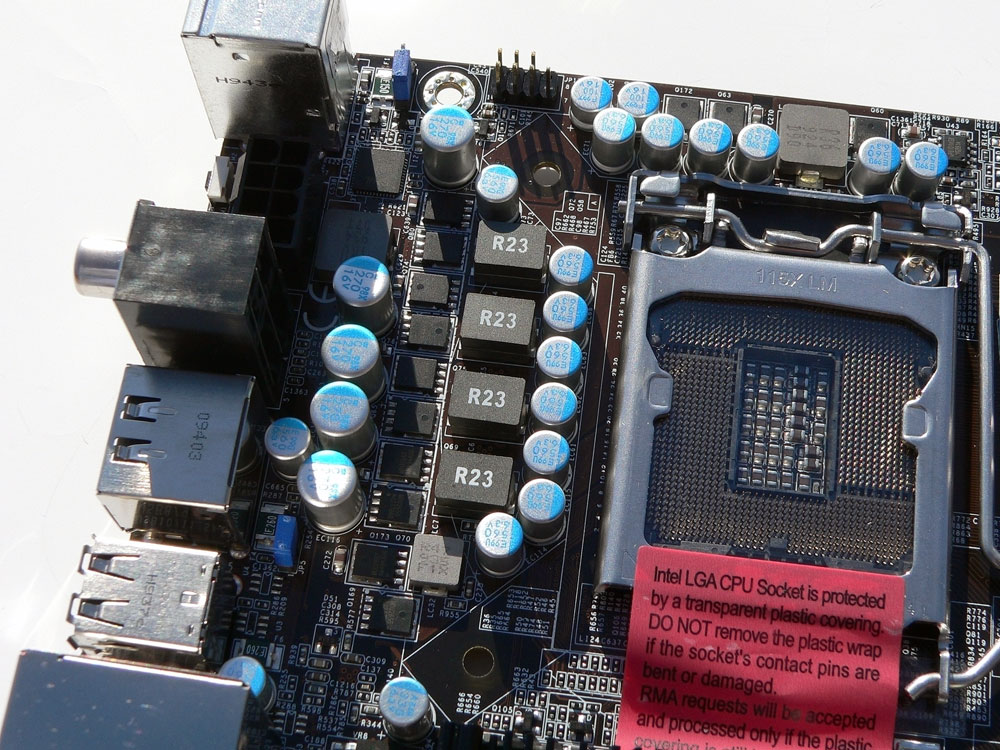

La sezione di alimentazione è degna delle schede madri ATX. Dotata esclusivamente di condensatori solidi è pilotata dall'integrato installato in alto, sopra il socket LGA 1156. Il socket è prodotto da Lotes, uno dei migliori attualmente disponibili agli OEM. A differenza degli altri produttori, il socket è protetto da una placca di plastica trasparente, soluzione non usuale ma efficace. Nella confezione è comunque disponibile il tradizionale coperchio plastico sagomato per socket 1156. Sono supportati tutti i dissipatori 1156 a patto che gli ingombri laterali, non siano tali da impedire l'installazione delle memorie DDR3. |

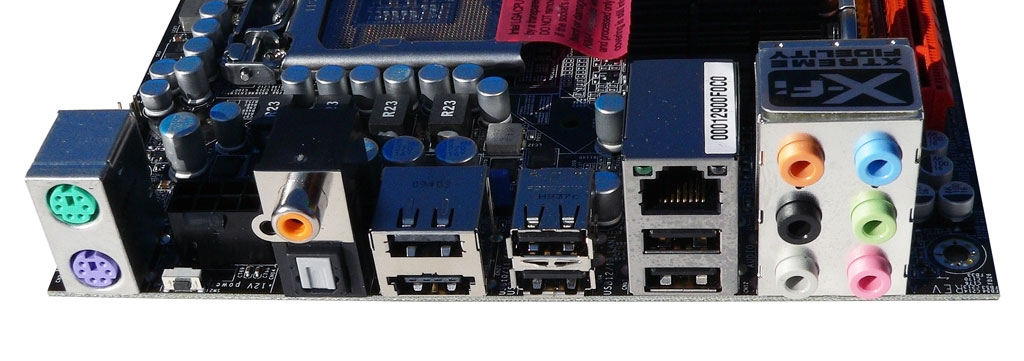

La scheda è dotata di 2 porte PS2, 6 porte USB di cui una condivisa con la connessione e-SATA, 6 connettori audio mini Jack, 1 connessione S/PIF e una coassiale per l'audio digitale. La scheda di rete è prodotto da Intel e fa parte della serie PRO (supporto Giga Ethernet). Nel BackIO è disponibile anche un piccolo bottone per effettuare il reset del BIOS in caso di problemi, senza dover aprire il case. |

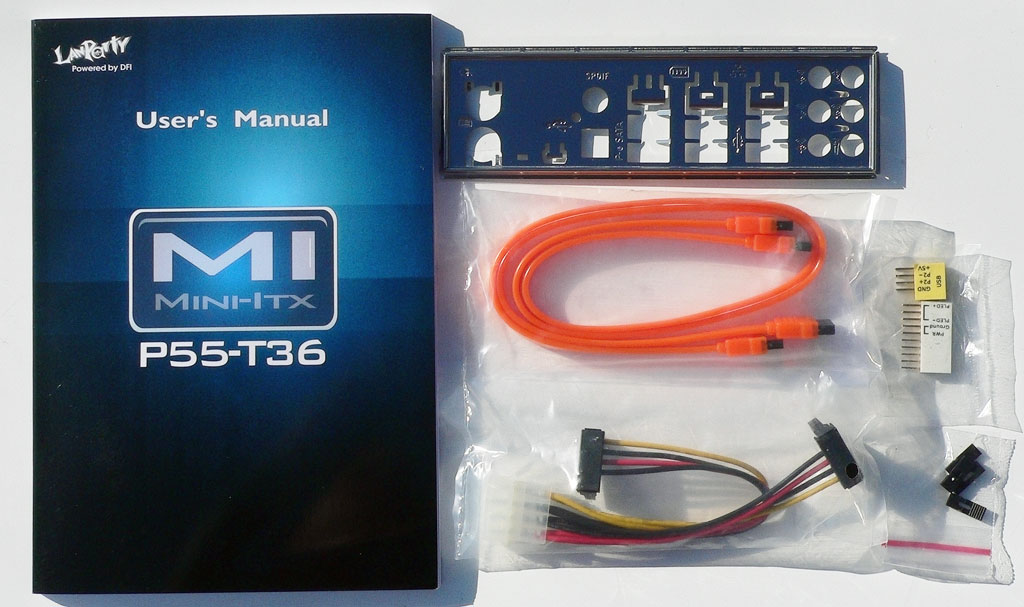

Bundle nella media per questa categoria di prodotti, 2 cavi SATA, un adattatore molex SATA (molto utile nei case mini ITX spesso sprovvisti di alimentazioni SATA), alcuni jumper di riserva e due adattatori per la connessione dei cavi del front panel. La scheda è dotata di un DEBUG LED, al fine di rendere le operazioni di manutenzione e installazioni più semplici. |
LanParty ABS II
La tecnologia LanParty ABS II è nata per rendere l'overclock del sistema, una procedura semplice e veloce senza incorrere nei tipici problemi di questa pratica. ABS II si compone di due parti, una logica integrata nel BIOS della scheda madre e un software di gestione per caricare profili personalizzati. In questa recensione abbiamo analizzato la prima parte, decisamente più interessante ed efficace. L'attivazione di ABS II è totalmente automatica e può essere richiamata semplicemente resettando il BIOS, alla nuova accensione il sistema chiederà di cercare le migliori impostazioni per CPU, BUS, memoria e le applicherà dopo pochi secondi. ABS II non agisce solo sulla frequenza di funzionamento, ma manipola sapientemente anche i timings delle RAM, senza però intaccare la stabilità del sistema.
Componente | Frequenza Originale | Frequenza ABS II |
CPU Intel Pentium G6950 | 2800 Mhz | 3780 Mhz |
BCLK | 133 Mhz | 180 Mhz |
Memoria (latenze) | 533 Mhz (8 8 8 20 60 1T) | 540 Mhz (6 8 8 20 60 1T) |

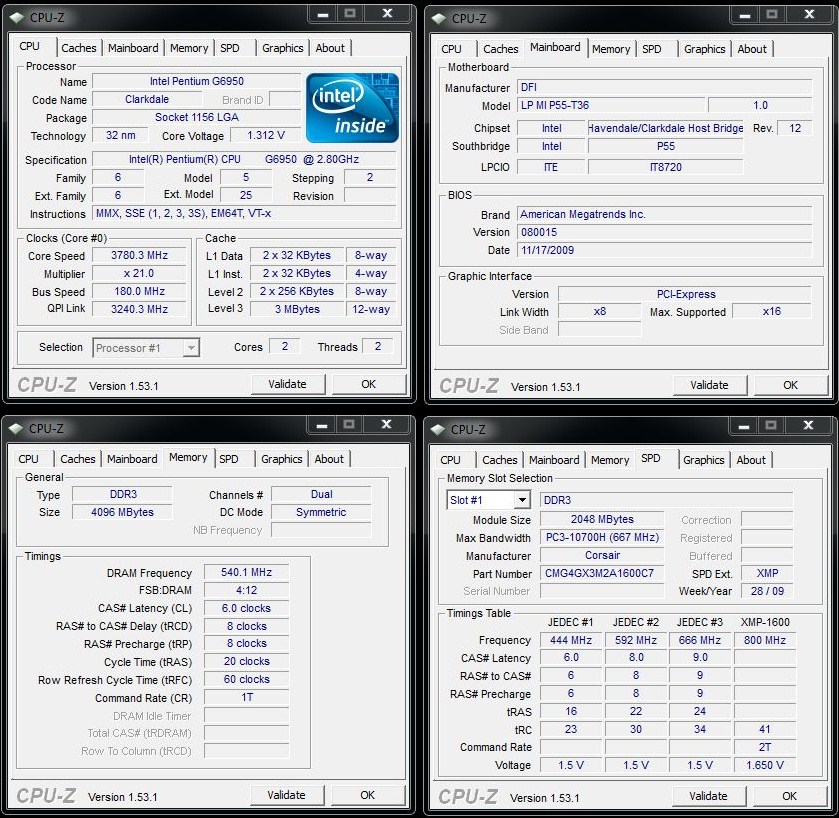

Le impostazioni del sistema con ABS II attivo Componenti installati:
|
